7.6 Demontage Spindel/Teller-Baugruppe

7.6.1 Demontage Spindel/Teller-Baugruppe (ohne Faltenbalg)

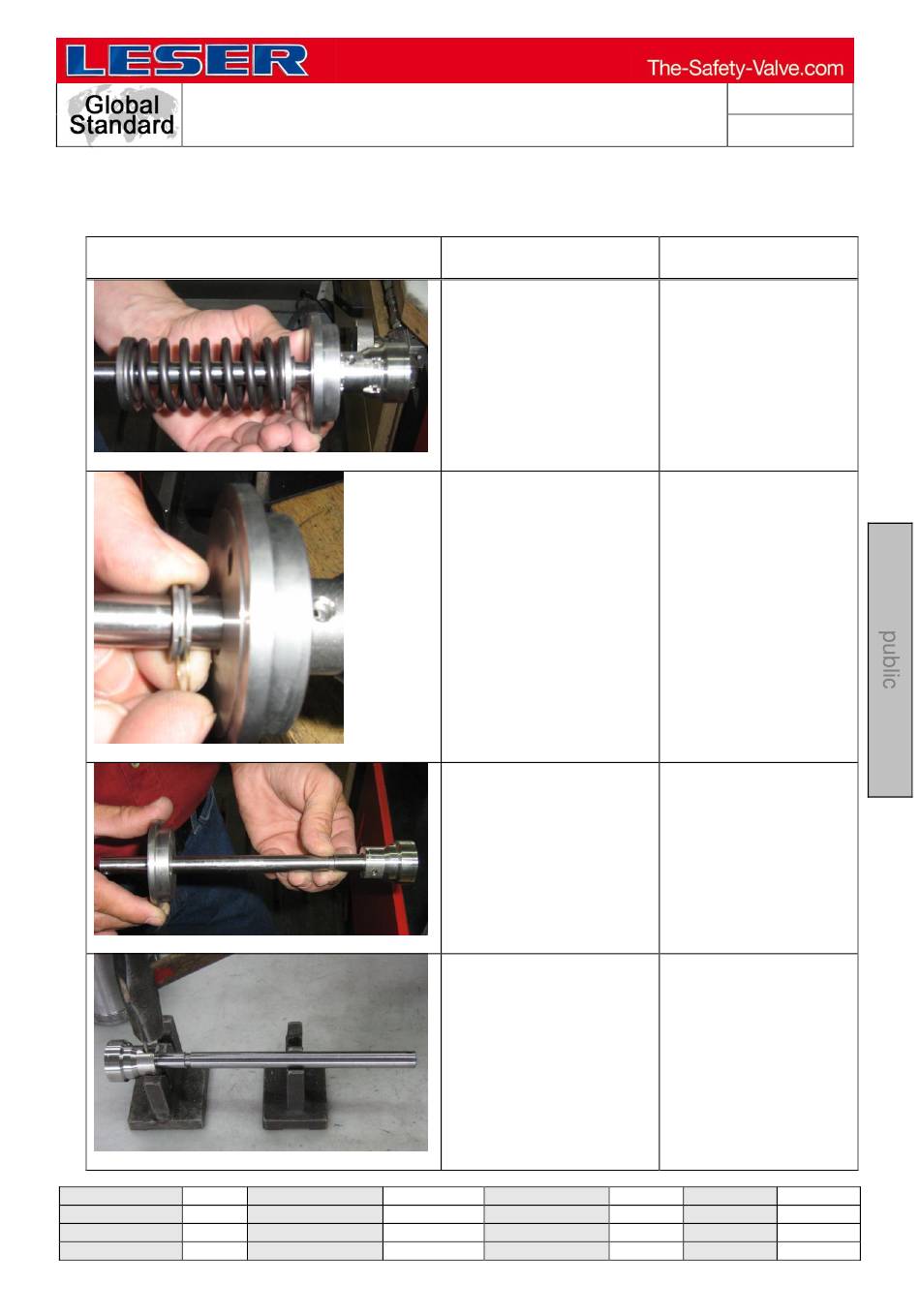

Abbildungen
Abbildung 7.6.1-1
Abbildung 7.6.1-2
Abbildung 7.6.1-3
Abbildung 7.6.1-4
disclosure cat.: I
author: Niehus
resp. depart.: IE
doc. type: LGS
LESER Global Standard
Demontageanleitung Type 459, 462, 450, 460
proofread: LH
released by: KUW
date of release: 09/06/17
change rep. No.: NA
Beschreibung
Oberen Federteller,
Feder und unteren
Federteller nacheinander
von der Spindel ziehen.
Sprengring und
Halbringe entfernen.
Führungsscheibe von der
Spindel ziehen.
Schwerspannhülse mit
dem Splinttreiber aus der
Spindel treiben, Teller
von der Spindel ziehen.
published date: 09/13/17
replaces: initial
revision No.: 2
retention period: 10y.
LGS 4107
Page
17/23
Hilfsmittel /
Werkzeug
Splinttreiber
