Einrichten

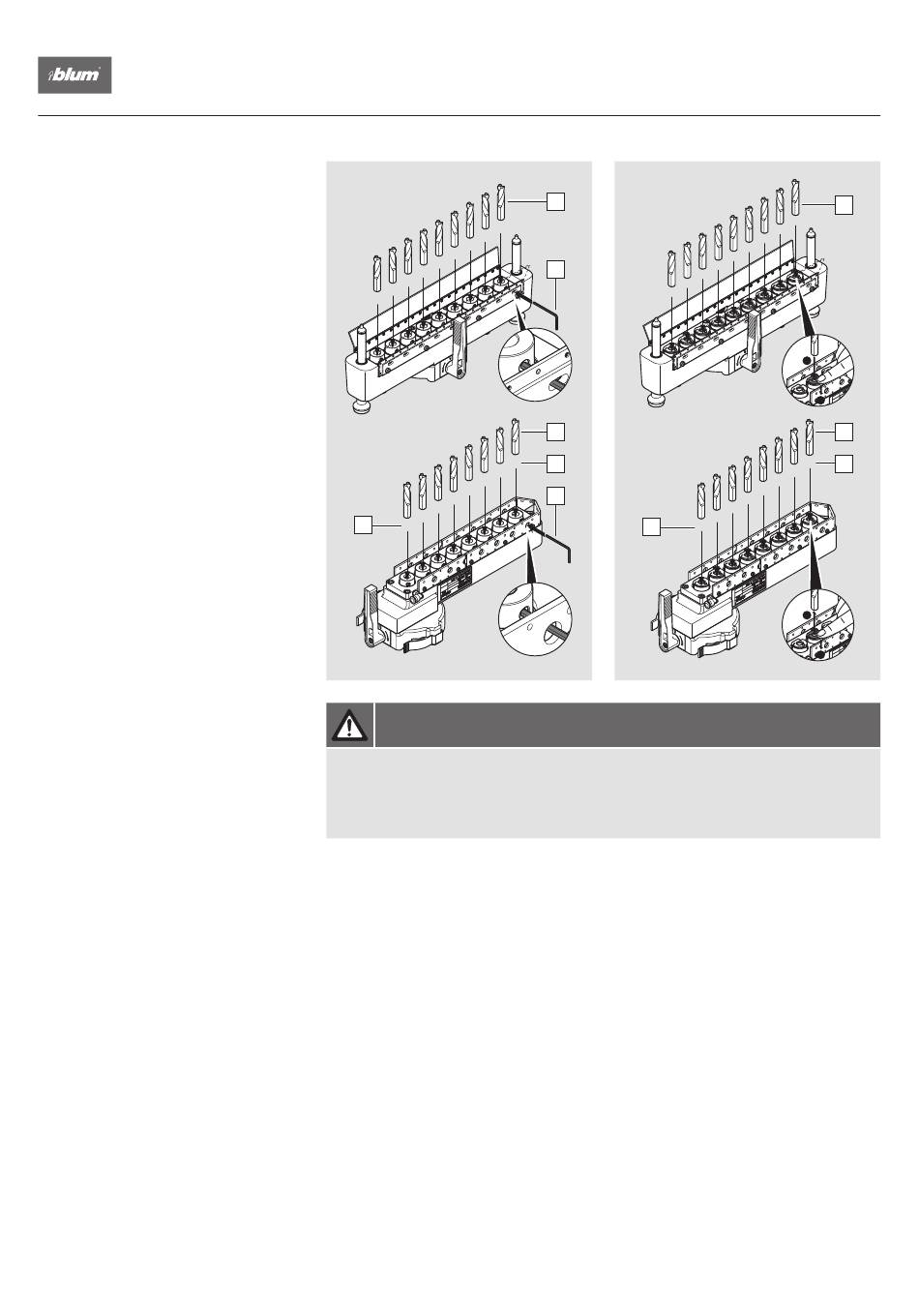

Einspannen der Bohrer in die Bohrfutter
10
MZK.1900
H2
H1
H2
H1
H2
H1
H2
H1
H2
MZK.8800
H1
H2
H1
H2
H1
H2
C
H1
WARNUNG
Schnittverletzungen durch Berühren der Schneiden.
■ Bohrkopf immer von der Verarbeitungsmaschine demontieren
■ Verwenden Sie Arbeitshandschuhe
■ Bohrer [E] bis zum Anschlag in die Bohrfutter stecken.
(Fläche am Bohrerschaft muss in Richtung der Befestigungsschraube stehen.)
■ Mit Innensechskantschlüssel [F] die Befestigungsschrauben anziehen.
■ In die freibleibenden Bohrfutter Abdeckkappen [11] einspannen; somit wird ein
Verschmutzen der Bohrfutter verhindert.
■ Kennzeichnung der Bohrfutter:
rechtsdrehende [C]
linksdrehend [D]
E
F
H2
E
D
H2
F
C
> schwarz
> rot
MZK.190S
E
H2
H1
H2
H1
H2
H1
H2
H1
2
MZK.880S
1
E
D
H2
H1
H2
H1
H2
H1
H2
H1
2
1
