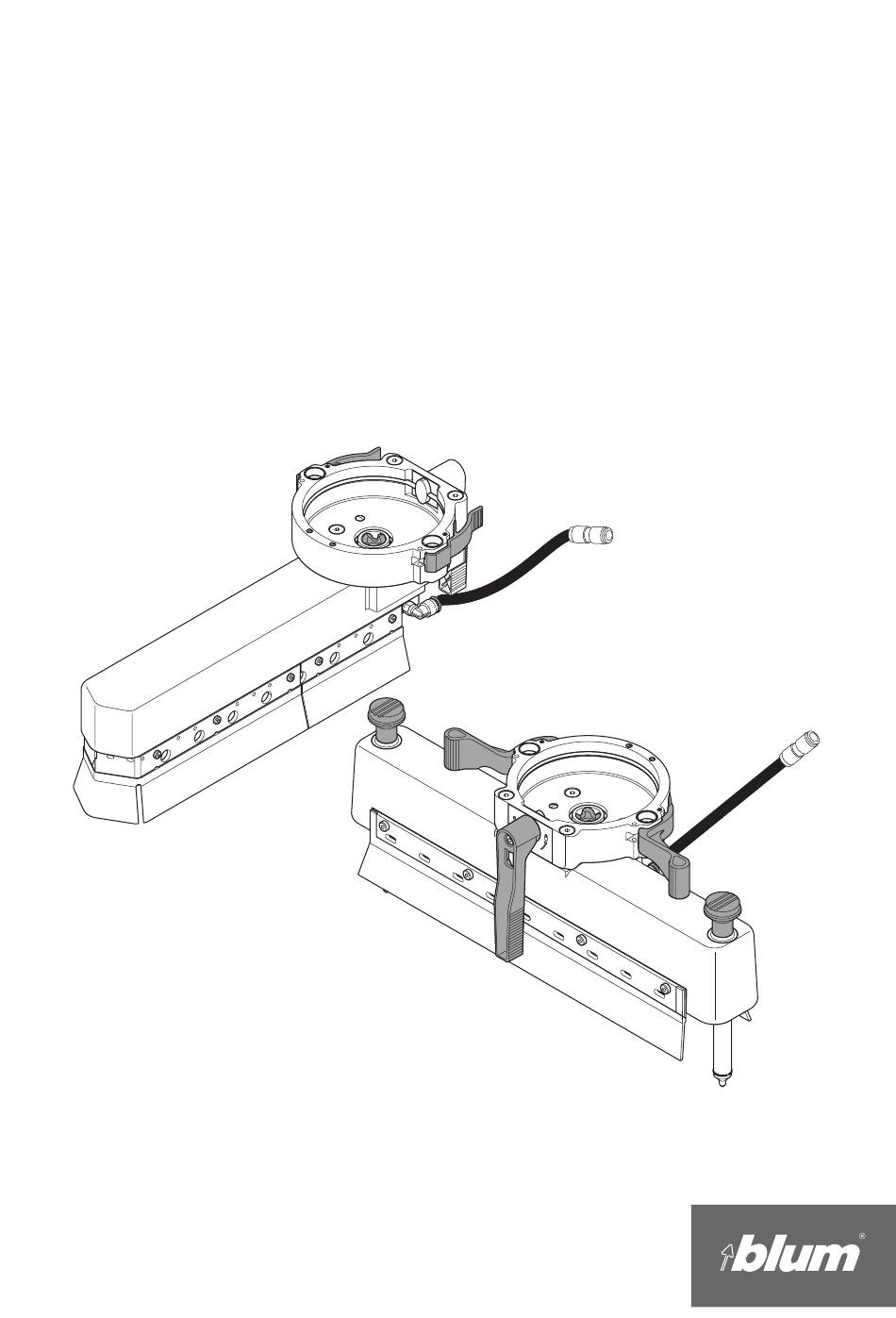

- Seite 1 MZK.1900 / MZK.8800 / MZK.190S / MZK.880S www.blum.com...
- Seite 2 Sicherheit Inhaltsverzeichnis bestimmungsgemäße Verwendung Gefahrenstufen Sicherheitshinweise Warnschilder Orientierungsgrafiken Orientierungsgrafik MZK.1900 / MZK.190S Orientierungsgrafik MZK.8800 / MZK.880S Einrichten Vorbereiten des Bohrkopfs Vorbereiten MINIPRESS / MINIDRILL Montage des Bohrkopfs Arbeiten mit dem Bohrkopf Was tun wenn? zusätzliche Informationen technische Daten...
- Seite 3 Holz, Pressspan oder kunststoffbeschichteten Hölzern. Der Bohrkopf darf nur im Industrie- und Handwerksbereich verwendet werden und ist nur für die Montage auf Blum MINIPRESS M, MINIPRESS P und MINIDRILL geeignet. Für andere Verwendungen und Verwendungen, die nicht in der Bedienungsanleitung beschrieben sind, übernimmt der Hersteller keine Haftung!
- Seite 4 Bohrer fest anziehen. Vor jeder Inbetriebnahme ist der Sitz der Bohrer zu überprüfen. ■ Benützen Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung oder von BLUM im Katalog empfohlen oder angegeben werden. Werkstück ■...
- Seite 5 Sicherheit persönliche Schutzausrüstung ■ Die nationalen Bestimmungen, Arbeitsrecht, Unfallschutz und Entsorgungsrichtlinien sind unbedingt einzuhalten. ■ Tragen Sie eine Schutzbrille. ■ Tragen Sie eine geeignete Arbeitskleidung. Warnschilder Vor Inbetriebnahme der Maschine Nicht in die Bohrer greifen. Bedienungsanleitung und Sicherheitshinweise lesen. Halten Sie nicht autorisierte Personen von der Verarbeitungsmaschine fern.
- Seite 6 Orientierungsgrafiken Orientierungsgrafik BK MINIPRESS MZK.1900 / MZK.190S CL 00001 Ser.No.: kg / Ref.No.: MZK.1900 Julius Blum GmbH - A - 6973 BK MINIPRESS CM 00001 Ser.No.: kg / Ref.No.: MZK.190S Julius Blum GmbH - A - 6973 Taster Sicherungshebel Antriebswelle Verriegelung Späneabblasung...
- Seite 7 Orientierungsgrafiken Orientierungsgrafik MZK.8800 / MZK.880S BK MINIPRESS CL 00001 Ser.No.: kg / Ref.No.: MZK.8800 Julius Blum GmbH - A - 6973 BK MINIPRESS CM 00001 Ser.No.: kg / Ref.No.: MZK.880S Julius Blum GmbH - A - 6973 Sicherungshebel Antriebswelle Späneabblasung...
- Seite 8 Einrichten Vorbereiten des Bohrkopfs Taster montieren HINWEIS ■ Die folgenden Arbeitsgänge sind nur beim Bohrkopf MZK.1900 / MZK.190S nötig. ■ Taster [A] von unten in den Bohrkopf schieben ■ Griff [B] auf Taster schrauben benötigte Bohrer MZK.1900 H2 H1 H2 H1 H2 MZK.8800...
- Seite 9 Einrichten Bohrerlänge einstellen HINWEIS ■ Alle Bohrer müssen gleich lang sein! ■ Die Gesamtlänge der Bohrer (Schneide bis Bohrerverstellschraube) muss 57 mm / 2-15/64“ betragen. ■ Ist die Länge kürzer, Bohrerlänge anhand der Bohrerverstellschraube mit einem Schraubenzieher nachstellen.
- Seite 10 Einrichten Einspannen der Bohrer in die Bohrfutter MZK.190S MZK.1900 MZK.880S MZK.8800 WARNUNG Schnittverletzungen durch Berühren der Schneiden. ■ Bohrkopf immer von der Verarbeitungsmaschine demontieren ■ Verwenden Sie Arbeitshandschuhe ■ Bohrer [E] bis zum Anschlag in die Bohrfutter stecken. (Fläche am Bohrerschaft muss in Richtung der Befestigungsschraube stehen.) ■...
- Seite 11 Einrichten Vorbereiten der MINIPRESS ■ Hauptschalter [13] aus. ■ Maschine von Druckluft und Netz trennen. ■ Niederhalter [14] nach außen schwenken. ■ Alle Bohrer der Verarbeitungsmaschine ausspannen. ■ Alle Bohrtiefenstopps entfernen.
- Seite 12 Einrichten Kupplungsstück einsetzen HINWEIS ■ Es gibt zwei Typen von Kupplungsstücken. ■ a) Kupplung für Standard-Bohrfutter MZK.1120 [6] ist beigepackt. ■ b) Kupplung für Schnellspannfutter MZK.1130 [10] muss bestellt werden. ■ Das entsprechende Kupplungsstück [6/10] wird wie ein Bohrer in die mittlere Spindel eingespannt.
- Seite 13 Einrichten Montage des Bohrkopfs Aufsetzen des Bohrkopfs HINWEIS HINWEIS ■ Der Bohrkopf kann in zwei Stellungen montiert werden. ■ a) Bereich 32 - 102 mm Bohrkopf - Bohrer vorne ■ b) Bereich 0 - 38 mm Bohrkopf - Bohrer hinten ■...
- Seite 14 JP, JQ 2010 Ser.No.: XX 12345 kg / Bohr- und Beschlagsetzmaschine Ref.No.: Julius Blum GmbH - A - 6973 Symbolbild Ø 6 mm HINWEIS ■ Neue Steuerung bei den Maschinen mit den Seriencodes: HC, HJ, HP, HQ, JC, JJ, JP, JQ Ø...
- Seite 15 Einrichten Ø 6 mm Seriencodes: HA, HH, JA, JB, JH Ø 8 mm Ø 6 mm Ø 8 mm ■ Beiliegenden Luftschlauch [8] auf die Späneabblasung [5] des Bohrkopfes auf- stecken. ■ Das andere Ende des Luftschlauches mit der Steckverbindung [9] und dem Luftschlauch [8] verbinden.
- Seite 16 Einrichten Arbeiten mit dem Bohrkopf Bohrtiefeneinstellung überprüfen ■ Hauptschalter [13] aus. ■ Zuluftleitung an der Luftfiltereinheit der Verarbeitungsmaschine anschließen. ■ Niederhalterschalter [16)] auf Pos. „OFF“. ■ Korpusseite außerhalb des Arbeitsbereichs (Bohr/Einpressaggregat) auf den Arbeitstisch legen und so festhalten. ■ Bohrtiefeneinstelllehre [C] einschwenken. ■...
- Seite 17 Einrichten ■ Vorschubtaste [15] drücken und gedrückt halten. ■ Die Korpusseite zu den Bohrern hin verschieben und überprüfen, ob die Bohrerschneiden an der Korpusoberseite (Werkstück) anstehen. ■ Vorschubtaste [15] wieder loslassen. Bohrtiefeneinstellung korrigierein ■ Stehen die Bohrerschneiden nicht an der Korpusoberseite (Werkstück) an, Einstellung korrigieren.
- Seite 18 Einrichten Überprüfen der Hubgeschwindigkeit ■ Korpusseite vom Arbeitstisch entfernen. ■ Bohrtiefeneinstelllehre [C] ausschwenken. ■ Arbeitsbereich der Maschine [G] freihalten! ■ Vorschubtaste [15] drücken und Hubbewegung beobachten.
- Seite 19 Einrichten Einstellen der Hubgeschwindigkeit MINIPRESS MINIPRESS Seriencode: AA - GA, Seriencode: JA - JQ, KA - KP PC, PD, PG (2024) ■ Das Verstellen der Bremse erfolgt durch Verdrehen der Schraube [19] bzw. der Drossel Hubbremse [22]. ■ Hartholz: Schraube [19] nach rechts verdrehen: Bohrvorgang wird langsam durchgeführt.
- Seite 20 Einrichten Korpusseite auf Anschlag schieben Niederhalter auf die Materialstärke einstellen ■ Klemmschraube [23] lösen. ■ Niederhalter so einstellen, dass der Abstand x zwischen Korpusseite (Werkstück) und Niederhalterschutz maximal 3 mm beträgt. ■ Min. 1 cm Abstand zwischen Niederhalter und Bohrkopf lassen (y). ■...
- Seite 21 Einrichten Bohren ACHTUNG Überzeugen Sie sich, dass keine Gegenstände außer dem Werkstück im Arbeitsbereich [G] der Maschine liegen! Kein Hantieren mit den Händen im Arbeitsbereich [G] der Maschine! ■ Hauptschalter [13] ein ■ Niederhalterschalter [14] auf Pos. „EIN“. ■ Korpusseite außerhalb des Gefahrenbereiches festhalten und gegen den Anschlag drücken.
- Seite 22 Einrichten mit den Tastern weitertakten ■ Taster [A] nach unten bewegen und in der letzten Bohrung der zuvor gebohrten Lochgruppe einzentrieren. ■ Bohren siehe Seite 21. HINWEIS ■ Die Taster [A] bei kurzen Lochgruppen zum Weitertakten verwenden. Sollen lange Lochreihen gebohrt werden, dann mehrere Anschläge verwenden und diese mit der Einstelllehre (MZK.1906 EINSTLE) [21] positionieren.
- Seite 23 Was tun wenn? Fehler am Werkstück Störung mögliche Ursache Abhilfe Bohrkopf kann nicht montiert Falscher Haltering ist montiert ➢ Richtigen Haltering montieren werden (siehe Nachrüstset M30.1313.UMBO-K). MINIPRESS MINIPRESS M MINIPRESS P MINIDRILL P Seriencode: Seriencode: Seriencode: Seriencode: AA - GA HA, HH, HP JA, JB, JH, JP Falsche Kupplung verwendet...
- Seite 24 Fehler am Werkstück Störung mögliche Ursache Abhilfe Bohrer kann nicht gespannt oder Spannfläche an Bohrer zu groß ➢ Bohrer verwenden, die von Blum gelöst werden Maß (9,3 mm) empfohlen sind. Siehe Blum Produktkatalog oder www.blum.com Innenraum der Bohrfutter durch Späne ➢...
- Seite 25 Informationen technische Daten MZK.1900 / MZK190 S Abmessungen / Gewicht: Höhe: ������������������������������������������������������ 153 mm / 6-1/64“ Breite: ���������������������������������������������������� 355 mm / 13-31/32“ Tiefe:������������������������������������������������������� 135 mm / 5-5/16“ Gewicht: ������������������������������������������������������� 3,7 kg / 8,2 lbs MZK.8800 / MZK8800 S Abmessungen / Gewicht: Höhe: �����������������������������������������������������...
- Seite 26 Notizen...
- Seite 27 Notizen...
- Seite 28 Die Blum-Partner weltweit finden Sie unter: www.blum.com/addresses Julius Blum GmbH 6973 Höchst, Austria Tel.: +43 5578 705-0 Fax: +43 5578 705-44 E-mail: info@blum.com www.blum.com Our sites in Austria, Poland and China are certified to the international standards mentioned below. Our site in the USA is certified to ISO 9001.
