Automatische Abbrandsteuerung REG110
4 BESCHREIBUNG DES BILDSCHIRMS UND EINSTELLUNG DES GERÄTES

4.1 Hauptbildschirm

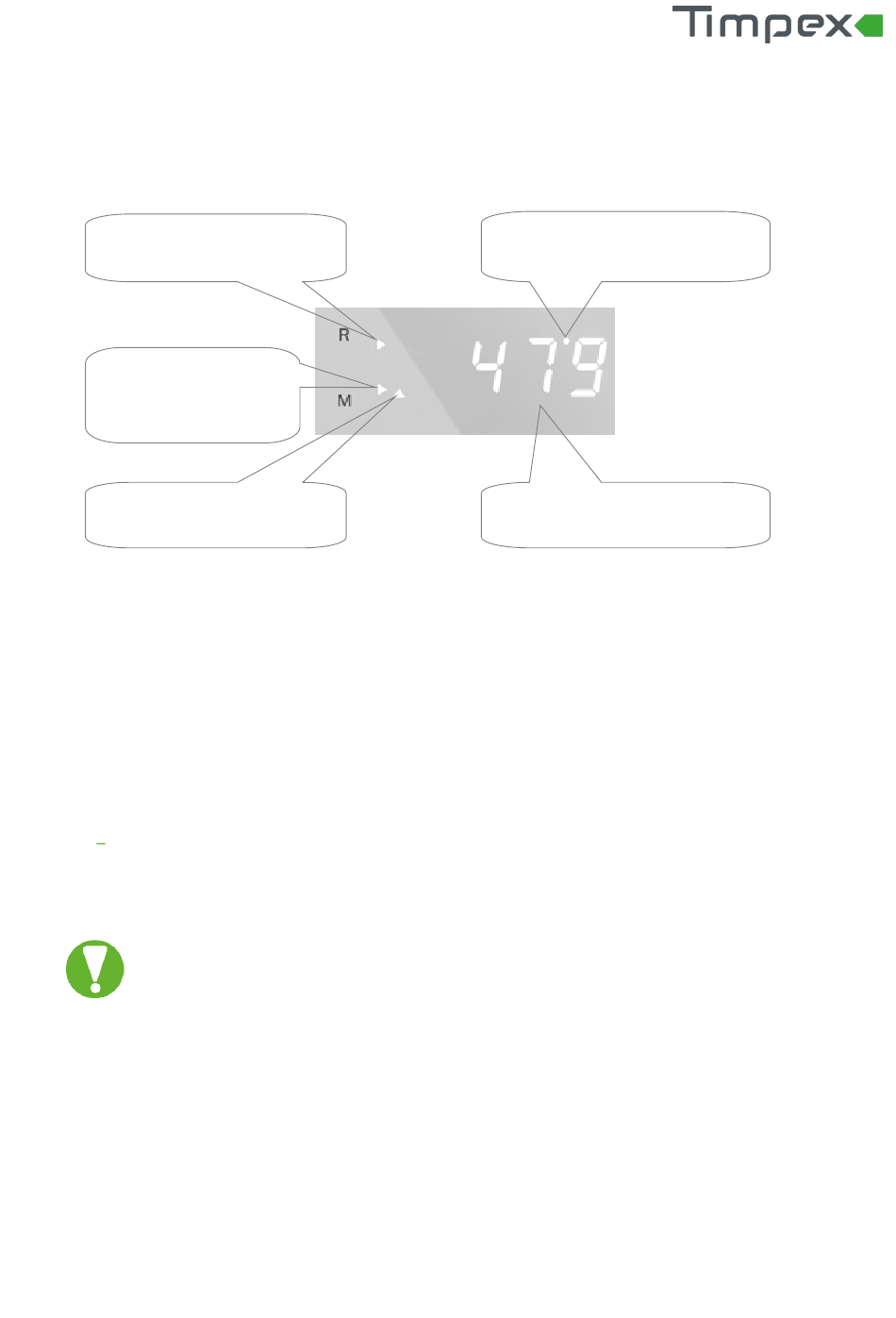

Indikation des Modus der
automatischen Regelung
Indikation des Modus
der manuellen
Regelung
Indikation des Zeitverzuges
Indikation des Software– Türschalters /SDS/
Zeigt die Aktivität des SDS (der leuchtende Punkt) – in diesem Modus kontrolliert SDS die
Temperaturänderungen der Abgase. SDS ist ein eingebautes Programm, das auf Grund der Änderung
(Abdämpfung oder Erhöhung) der Temperatur der Abgase im Feuerraum ein Brenstoffnachlegen
erkennt oder die Öffnung der Tür des Feuerraums. Die Bedingung dabei ist, dass die Tür beim
Brennstoffeinlegen mindestens 25 Sekunden oder mehr geöffnet wird, was aber in den meisten
Fällen zutifft. Auf Grund der Änderung der Temperatur wird SDS einen neuen Start des Prozesses
der Verbrennungsregelung durchführen.
•
SDS funktioniert beim Anheizen und auch beim Nachlegen
o
SDS ist aktiv bei der Anzeige am Hauptbildschirm (der leuchtende Punkt)
•
Einschalten/Ausschalten ist möglich in der Einstellung (siehe Kapitel 4.4.1)
SDS ist keine vollwertige Abgeltung anstelle des mechanischen/magnetischen
Türkontaktschalters – wir empfehlen keine Aktivierung bei der Installation, wo der
Abgastemperatursensor beeinflusst mittels des Warmwassertauschers oder mittels des
Akkumulationstauschers ist. Ebenso empfehlen wir keine Aktivierung des Software-
Türschalters, wenn ein mechanischer/magnetischer Türschalter installiert ist.
Aktuelle abgebildeten Werte des Bildschirms
Auf dem Grundbildschirm kann man diese Angaben sehen:
•
S-1 Anzeige der Klappenstellung der ELZ zum Feuerraum. Die ELZ - Klappe nimmt die
Werte von 0 % bis 100 % an (100 % = ELZ - Klappe ist voll geöffnet, 0 % = Klappe ist
ganz geschlossen).
•
T-1 Anzeige der aktuellen Abgastemperatur vom Temepratursensor (in °C).
Indikation der Aktivität vom
Software- Türschalter
Der aktuelle abgebildete Wert
des Bildschirms
