Automatische Abbrandsteuerung REG110
Anm.: Regulation ermöglicht inverse Einschaltungseinstellung.
Temperaturfestigkeit des Türkontaktschalters TIMPEX:

1.2.4 Unterputzdose der Zentraleinheit

Unterputzdose der Zentraleinheit ist zu der unterputzen Installation bis maximale Temperatur 55 °C
bestimmt.

2 INSTALLATION

2.1 Installationsanleitung

2.1.1 Schritt 1 – Grundinstallation

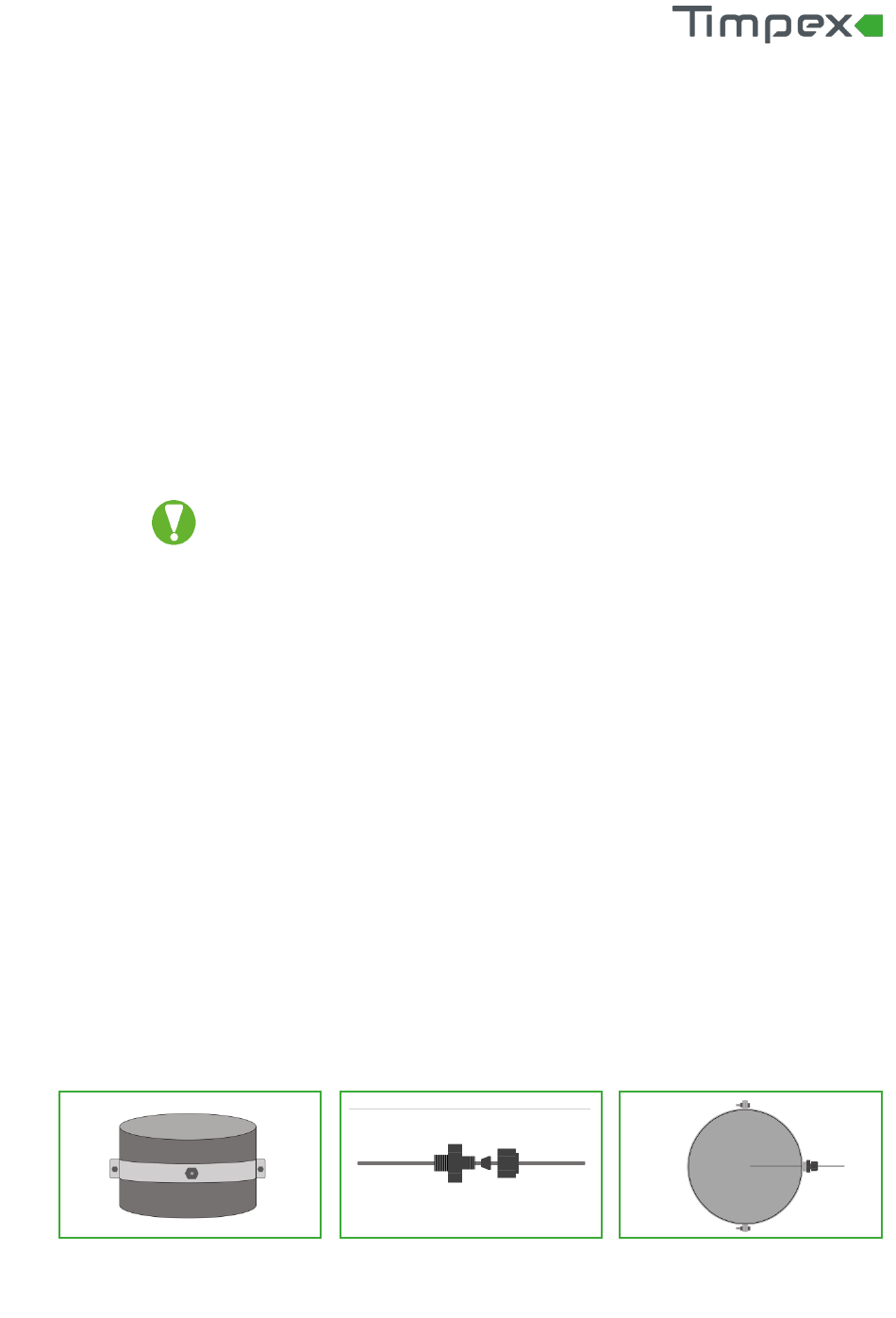

a. Installation der Klappe mit dem Stellantrieb
Die Umgebungstemperatur darf die empfohlene max. Temperatur von 50 °C nicht
überschreiten. Im Falle, dass eine höhere Temperatur auftreten könnte, ist die runde
Klappe in einen aus Isolierungsplatten gebildeten Raum zu installieren.
Immer den Zugang für Serviceleistungen sicherstellen!
Bei der Verbindung der runden Klappe mit der Luftleitung immer das
Aluminiumband für das Abdichten der Verbindung und die Metallspange
benutzen!
b. Installation des Abgastemperatursensors "K" 1 100 °C
Installation des Abgastemperatursensors T1 – in den Durchfluss der Abgase. Achtung -
nur die Spitze misst! Der übrige Teil ist nur thermisch widerstandsfähiges Material bis
1 100 °C.
o
Installation in den vorbereiteten Platz von dem Hersteller des Feuerraums
oder
o
Installation des Abgastemperatursensors in den Rauchabzug mithilfe von der
Verschraubung M10/M12
1. In den Rachabzug ca. 10-15 cm von dem Austrittsabgasflansch aus der
Feuerstätte wird
Abgastemperatursensors gebohrt.
2. Auf die ausgebohrte Öffnung eine Mutter M12 aufschweißen oder eine
Edelstahlfassung mit der integrierten Mutter M12 befestigen, so dass die
gebohrte Öffnung in der Mitte der Mutter M12 wird.
3. Auf die Spitze des Abgastemperatursensors eine Mutter M10, Konus und
Körper der Verschraubung einstecken.
4. Die Spitze des Abgastemperatursensors in die Mitte des Rauchabzuges
einschieben. Zum Beispiel: Ø 180 mm Rauchabzug = die Spitze des
Temperatursensors 90 mm einschieben.
5. In die Mutter M12 die Verschraubung einschrauben.
300 °C
eine Öffnung
3
für die Spitze des
