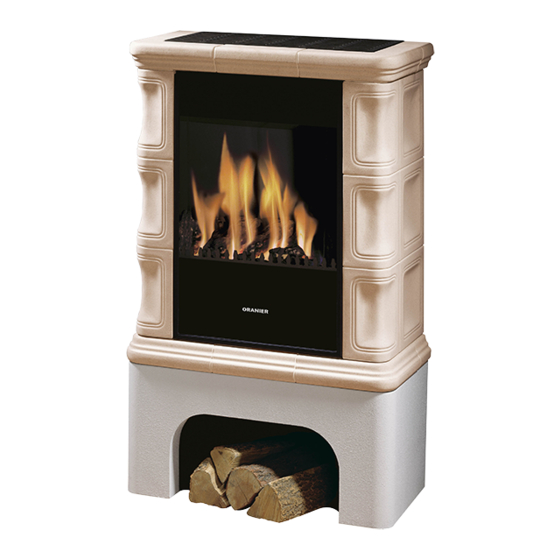

Oranier Elba 8950 Bedienungs- Und Montageanleitung
Nox-reduzierte allgas-raumheizer/gasheizautomaten mit kaminanschluss
Verwandte Anleitungen für Oranier Elba 8950
Inhaltszusammenfassung für Oranier Elba 8950
- Seite 1 Bedienungs- und Montageanleitung für NO -reduzierte Allgas-Raumheizer/ Gasheizautomaten mit Kaminanschluss ORANIER Elba 8950 (P) 699 0388 000 · 2025...
-
Seite 2: Inhaltsverzeichnis
5. Bedienung Inbetriebnahme 11. Technische Dokumentation nach (EU) 2024/1103 Außerbetriebnahme Einstellung der thermostatischen Regelung 12. Kundendienst 5.3.1 Energiesparendes Heizen Reinigung und Pflege 13. ORANIER-Werksgarantie Abgas-Überwachungseinrichtung 6. Gerätewartung Reinigung des Sichtfensters Wartung der Abgasklappe 7. Störfallhilfe Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 3: Umweltschutz
Tabelle: Gerätebestandteil Material Demontage Entsorgung Sichtscheibe Glaskeramik Halteschrauben lösen Restmüll Dichtungen Glasfaser Klebung bzw. Schraubung lösen Künstliche Mineralfaser (KMF); Papier lokale Entsorgungsmöglichkeit erfragen Gerätekorpus Stahlblech Metallschrott Sonstige metallische Metall Befestigungsschrauben lösen Metallschrott Komponenten Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 4: Bestimmungsgemäße Verwendung Und
Werden die für die Funktionen notwendigen Gege- benheiten, wie z.B. ordnungsgemäße, regelmäßige Reinigung und Einhaltung der Wartungsintervalle, nicht erfüllt oder sind ungeeignete Einbausituationen gegeben, fallen in diesem Zusammenhang auftre- tende Probleme nicht unter die Gewährleistung! Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 5: Sicherheitshinweise
Lage sind. Gefahr durch unzureichende Verbrennungsluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Verbrennungsluft während des Betriebes des Heizgerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Heizgerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... - Seite 6 Brandfalle (Temperatur über 100°C) die Gaszufuhr selbsttätig abriegelt. Für Österreich: • Bei der Installation des Gerätes sind die ÖVGW-Richtlinien G1 (TR-Gas) und G2 (TRF-Flüssiggas) zu beachten. • Der Gasheizautomat darf nur mit Erdgas H (= Geräteeinstellung Erdgas E) oder Propangas 50 mbar betrieben werden. Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba...
-
Seite 7: Angaben Zum Gerät
Einstellung der Nennwärmeleistung ausgestattet. Das Gerät besitzt eine integrierte Abgas-Überwachungseinrichtung. 4.2 Original Ersatzteile Verwenden Sie ausschließlich Original-Ersatzteile! Ersatzteile anderer Hersteller sind durch ORANIER nicht geprüft und daher nicht freigegeben. Nicht freigegebene Ersatzeile verändern möglicherweise die kon- struktiv vorgegebenen Eigenschaften des Gasheizautomaten und führen somit zur Beeinträchtigung der Sicherheit und zum Verlust... -
Seite 8: Technische Daten
Keine Umstellung zulässig! Zündbrennerdüse Kennzahl Copreci 42 (46**) Düsensatz Bestell-Nummer * Düsendurchmesser in hundertstel Millimeter (z.B. 240 = Ø 2,4 mm) ** Bei der Verwendung der Zündgasdüse 46 ist die Zündgasmenge nachzuregulieren, Vorgehensweise (➔ Seite 20) Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 9: Nox -Konzentrations-Grenzwerte
, Wobbeindex W und den Anschlusswert (Durchflussmenge) beziehen sich auf 15°C, 1013 mbar, trockenes Gas. 4.3.3 NO -Konzentrations-Grenzwerte (nach EN 613) Klassen mg/kWh Die Gasheizautomaten der Typenreihe 8950 entsprechen der NO -Klasse 5. 4.4 Maßzeichnungen Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 10: Produktübersicht Und Bedienelemente
4. Angaben zum Gerät 4.5 Produktübersicht und Bedienelemente 1 Drucktaste Piezo-Zünder 2 Gerät ein/aus / Leistungsregler 3 Gasarmatur 4 Abgasstutzen 5 Gasanschlussstutzen 1/2“ 18 Sockel Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 11: Bedienung
Eine Wiedereinschaltsperre dient hier Woll- und Zellulosepartikeln, die dann als Schwebekörper in den als Sicherheitseinrichtung. Nach einer Wartezeit Konvektionsstrom der Heizung gelangen, auftreten kann. von ca. 60 s kann der Gasheizautomat erneut in Betrieb genommen werden. Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 12: Abgas-Überwachungseinrichtung
Fachmann zur Überprüfung des Gasheizautomaten bzw. der Abgasabführung hinzugezogen werden. Der Gasheizautomat ist umgehend außer Betrieb zu nehmen und der Gasanschlusshahn zu schließen, bis ein Fachmann die Störung beheben kann. Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 13: Gerätewartung
Bereich ist der Metallrahmen mit 2 Schrauben an der Brennkammer gesichert. ► Lösen Sie diese beiden Schrauben. ► Sichtfenster zusammen mit dem Metallrahmen aus der Haltenut heben, abnehmen und auf einer weichen Unterlage ablegen. Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 14: Störfallhilfe
Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienungen den Kundendienst in Anspruch nehmen, so kann der Besuch des Kundendienst-Technikers auch während der Garantiezeit nicht kostenlos erfolgen. Beachten Sie deshalb sorgfältig unsere Bedienungshinweise in dieser Anleitung, sowie unsere Empfehlungen und Anregungen. Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 15: Aufstellung
: 20 cm Wandabstand seitlich ► Vor der Installation ist zu prüfen, ob die örtlichen Anschluss- bedingungen (Gasart und Druck) mit den Geräteeinstellungen übereinstimmen. Bei Abweichungen muss der Gasheizautomat entsprechend umgestellt werden! (Abb. ähnlich) Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 16: Montage
► Den Gasheizautomaten mit der Gasleitung und dem Abgasrohr verbinden. ► Der Geräteanschlusshahn ist an gut zugänglicher Stelle außer- halb der Geräteverkleidung anzubringen. WARNUNG! Brandgefahr Der Gasheizautomat muss kippsicher an der Wand befestigt werden: Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 17: Anschluss Des Abgasrohres
Weise gegenhalten, um eine Torsion des Gasanschluss- stutzens (5) wirksam zu verhindern. ► Nach der Installation sind alle Anschlüsse sorgfältig auf Dicht- heit zu prüfen. ► Der Geräteanschlusshahn ist an gut zugänglicher Stelle außer- halb der Geräteverkleidung anzubringen. Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 18: Einlegen Der Kohle- Und Holzimitate
Sie die Gelegenheit nutzen und die Innenseite des Sichtfensters reinigen. ► Sichtfenster mit dem Metallrahmen in die Haltenut stellen, an die Brennkammer anlegen und den Metallrahmen mit den beiden Schrauben an der Brennkammer sichern. Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 19: Gasarten
Fall ist das Gasversorgungsunternehmen bzw. ► Gerät außer Betrieb nehmen und Geräteanschlusshahn der Füssiggaslieferant zu benachrichtigen. schließen. ► Druckmessgerät vom Messstutzen (B) entfernen und Mess- stutzen (B) wieder mit Dichtschraube (A) gasdicht ver- schließen. ► Geräteanschlusshahn öffnen. Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 20: Nennwärmebelastung Einstellen (Düsendruck-Methode)
► Eine zu große Zündflamme kann mit der Einstellschraube (G) reguliert werden. ► Falls erforderlich, den Gasverbrauch mit der Regelschraube (E) einstellen und den Gasverbrauch erneut kontrollieren. HINWEIS: Die Einstellschraube (G) muss mindestens einen Gewindegang (eine Umdrehung) einge- schraubt sein! Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 21: Funktionsprüfung
Erdgas H (= Geräteeinstellung Erdgas E) und Flüssiggas 50 mbar betrieben werden. ► Anschlussfließdruck kontrollieren. ► Geräteverkleidung wieder montieren. Austausch der Hauptbrennerdüse Die verfügbaren Düsensätze und deren Bestellnummern finden Sie in der Tabelle der technischen Daten. ► Gasanschlusshahn schließen. Bedienungs- und Montageanleitung ORANIER Gasheizautomaten Elba... -
Seite 22: Energielabel Und Produktdatenblatt
10. Energielabel und Produktdatenblatt Energielabel und Produktdatenblatt Produktdatenblatt gemäß (EU) 2015/1186 Anhang IV Name oder Warenzeichen des Lieferanten ORANIER Heiztechnik GmbH Modellkennung des Lieferanten Elba 89-50 8950 Oranier Energieeffizienzklasse Heiztechnik Elba 89-50 Direkte Wärmeleistung 5,0 kW Indirekte Wärmeleistung - kW... - Seite 23 10. Energielabel und Produktdatenblatt Produktdatenblatt gemäß (EU) 2015/1186 Anhang IV Name oder Warenzeichen des Lieferanten ORANIER Heiztechnik GmbH Modellkennung des Lieferanten Elba 89-50-P 8950 Oranier Energieeffizienzklasse Heiztechnik Elba 89-50-P Direkte Wärmeleistung 4,2 kW Indirekte Wärmeleistung - kW Energieeffizienzindex (EEI) Brennstoff-Energieeffizienz 83,4 % bei Nennwärmeleistung...
-
Seite 24: Technische Dokumentation Nach (Eu) 2024/1103
11. Technische Dokumentation nach (EU) 2024/1103 Kontaktangaben ORANIER Heiztechnik GmbH, Oranier Straße 1, D-35708 Haiger Modellkennung: 89-50 Elba Indirekte Heizfunktion: nein Direkte Wärmeleistung: Indirekte Wärmeleistung: N.A. Zulässige Mindestgesamtlänge der Abgasanlage (vertikales + horinzontales Rohr): Brennstoff Stickoxid-Emissionen (NOx) Wert Einheit Brennstofftyp gasförmig... - Seite 25 11. Technische Dokumentation nach (EU) 2024/1103 Kontaktangaben ORANIER Heiztechnik GmbH, Oranier Straße 1, D-35708 Haiger Modellkennung: 89-50 P Elba Indirekte Heizfunktion: nein Direkte Wärmeleistung: Indirekte Wärmeleistung: N.A. Zulässige Mindestgesamtlänge der Abgasanlage (vertikales + horinzontales Rohr): Brennstoff Stickoxid-Emissionen (NOx) Wert Einheit Brennstofftyp gasförmig...
-
Seite 26: Kundendienst
12. Kundendienst ORANIER Heiztechnik GmbH 12. Kundendienst Oranier Straße 1 · 35708 Haiger / Sechshelden Kundendienst / Ersatzteile: Sehr geehrte Kundin, sehr geehrter Kunde, E-Mail: service-ht@oranier.com ORANIER-Gasheizgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Österreich: Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal... -
Seite 27: Oranier-Werksgarantie
13. ORANIER-Werksgarantie 1. Die Oranier GmbH garantiert dem Garantienehmer die einwand- 4. Die Behebung der von der Oranier GmbH als garantiepflichtig freie Funktion und Qualität ihrer Geräte durch kostenlose Behe- anerkannten Mängel erfolgt in der Weise, dass die Oranier GmbH bung der Mängel, die innerhalb der Garantiezeit nachweislich auf... - Seite 28 Oranier Heiztechnik GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden 2025 · 8950 Elba V011...
