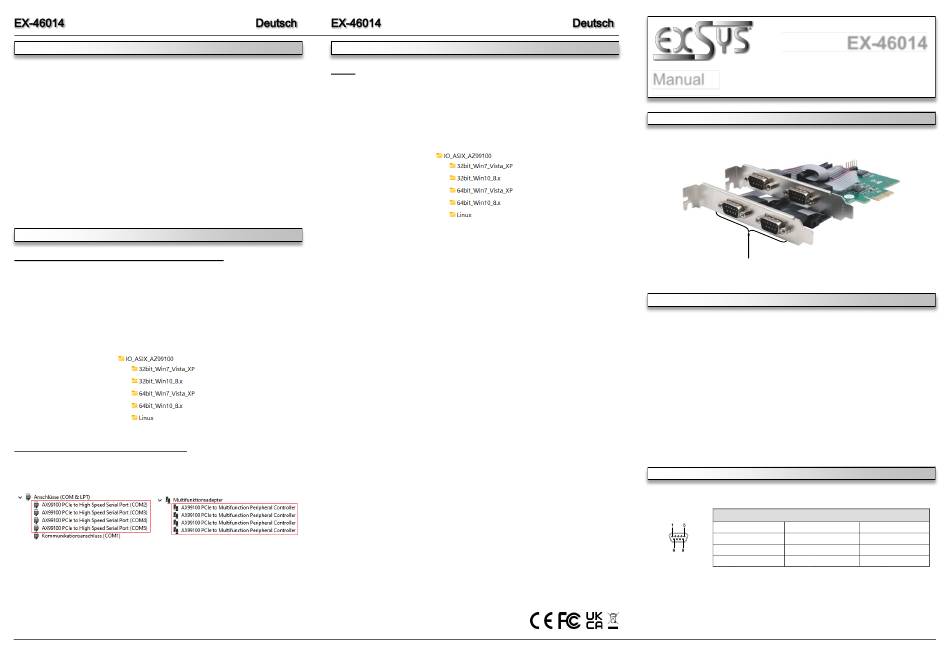

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-46014 geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-46014 vorsich-
tig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-46014 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-46014 mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-46014 automa-
tisch und zeigt Ihnen einen neuen „Serieller PCI-Anschluss" an. Laden Sie sich als erstes
bitte den Treiber auf www.exsys.de oder www.exsys.ch herunter. Der Treiber steht Ihnen bei
Ihrem Produkt unter dem Punkt „Downloads" bereit. Öffnen Sie nun den Ordner
„IO_ASIX_AZ99100". Nun wählen Sie den Ordner Ihres Betriebssystems aus und starten Sie
die Anwendung „AX99100_Setup" welche sich im jeweiligen Ordern befindet (siehe Abbil-
dung). Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab. Wichtig!
Starten Sie Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „Multifunktionsadapter" folgende neue Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
2
TREIBER INSTALLATION
Linux
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-46014 automa-
tisch. Laden Sie sich als erstes bitte den Treiber auf www.exsys.de oder www.exsys.ch herun-
ter. Der Treiber steht Ihnen bei Ihrem Produkt unter dem Punkt „Downloads" bereit. Öffnen Sie
nun den Ordner „IO_ASIX_AZ99100". Die Treiber für Ihr Linux System befinden sich im Ordner
„Linux" (siehe Abbildung). Wichtig! Starten Sie Ihren PC nach der Installation neu.
Germany:
Switzerland:
Italy:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Industriestrasse 8
Dübendorfstrasse 17
Via Belvedere, 45/B
61449 Steinbach
8602 Wangen
I-22100 Como
www.exsys.ch
www.exsys.it
www.exsys.de
3
Manual
Vers. 1.1 / 06.03.25
LAYOUT
4x 9-Pin D-Sub Serial Male Connector
DESCRIPTION & TECNICAL INFORMATION
The EX-46014 is a serial RS-232 PCI-Express card. It is equipped with four serial FIFO 16C550
ports for connecting high-speed serial RS-232 peripheral devices (e.g. modem, plotter, printer,
scanner, etc.). The EX-46014 supports all PCI-Express slots from x1 to x16. The serial PCI-
Express bus optimally supports the performance of the fast ASIX chipset. The card thus en-
sures secure data transmission and excellent performance of up to 115KBaud/s for each
connected serial device! It is not possible to set the I/O addresses and interrupts manually,
because the settings of the card are made automatically by the system (BIOS) and when instal-
ling the operating system.
Compatibility:
PCI-Express x1 to x16
Operating System:
Windows XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx / Linux
Connectors:
4x 9-Pin D-Sub Serial Male Connector
Extent of Delivery:
EX-46014, Low Profile Bracket, Manual
CONNECTORS
9-Pin D-Sub Serial Male Connector:
9-Pin D-Sub Serial Male Connector
Pin
Signal
Pin
Signal
1
CDC
4
2
RXD
5
GROUND
3
TXD
6
4
EX-46014
Pin
Signal
DTR
7
RTS
8
CTS
DSR
9
RI
