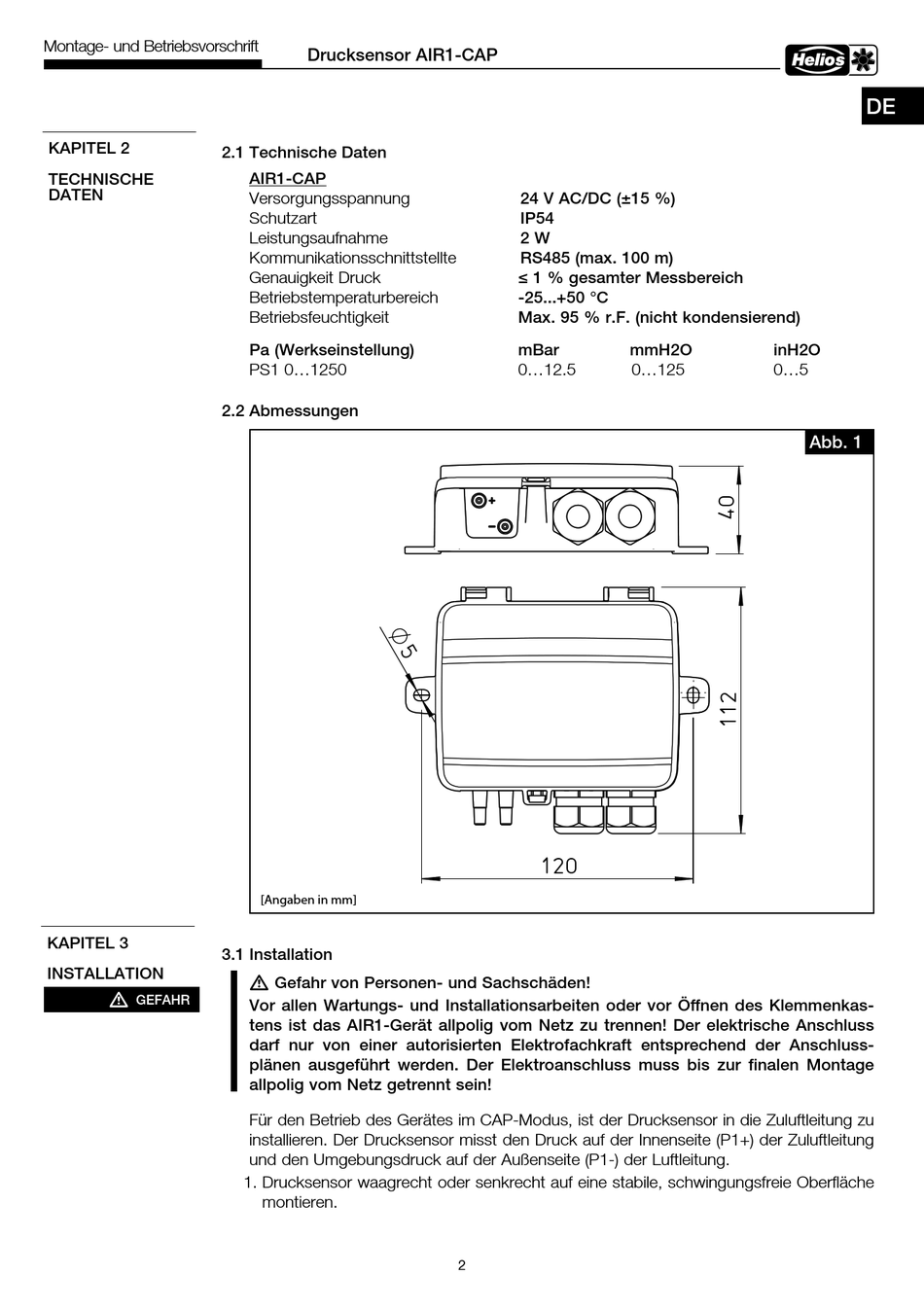

Montage- und Betriebsvorschrift
KAPITEL 2
TECHNISCHE
DATEN
KAPITEL 3
INSTALLATION
m
GEFAHR
Drucksensor AIR1-CAP
2.1 Technische Daten
AIR1-CAP
Versorgungsspannung
Schutzart
Leistungsaufnahme
Kommunikationsschnittstellte
Genauigkeit Druck
Betriebstemperaturbereich
Betriebsfeuchtigkeit
Pa (Werkseinstellung)
PS1 0...1250
2.2 Abmessungen
[Angaben in mm]
3.1 Installation
m
Gefahr von Personen- und Sachschäden!
Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Klemmenkas-
tens ist das AIR1-Gerät allpolig vom Netz zu trennen! Der elektrische Anschluss
darf nur von einer autorisierten Elektrofachkraft entsprechend der Anschluss-
plänen ausgeführt werden. Der Elektroanschluss muss bis zur finalen Montage
allpolig vom Netz getrennt sein!
Für den Betrieb des Gerätes im CAP-Modus, ist der Drucksensor in die Zuluftleitung zu
installieren. Der Drucksensor misst den Druck auf der Innenseite (P1+) der Zuluftleitung
und den Umgebungsdruck auf der Außenseite (P1-) der Luftleitung.
1. Drucksensor waagrecht oder senkrecht auf eine stabile, schwingungsfreie Oberfläche
montieren.
24 V AC/DC (±15 %)
IP54
2 W
RS485 (max. 100 m)
≤ 1 % gesamter Messbereich
-25...+50 °C
Max. 95 % r.F. (nicht kondensierend)
mBar
mmH2O
0...12.5
0...125
120
120
2 2
DE
inH2O
0...5
Abb. 1
