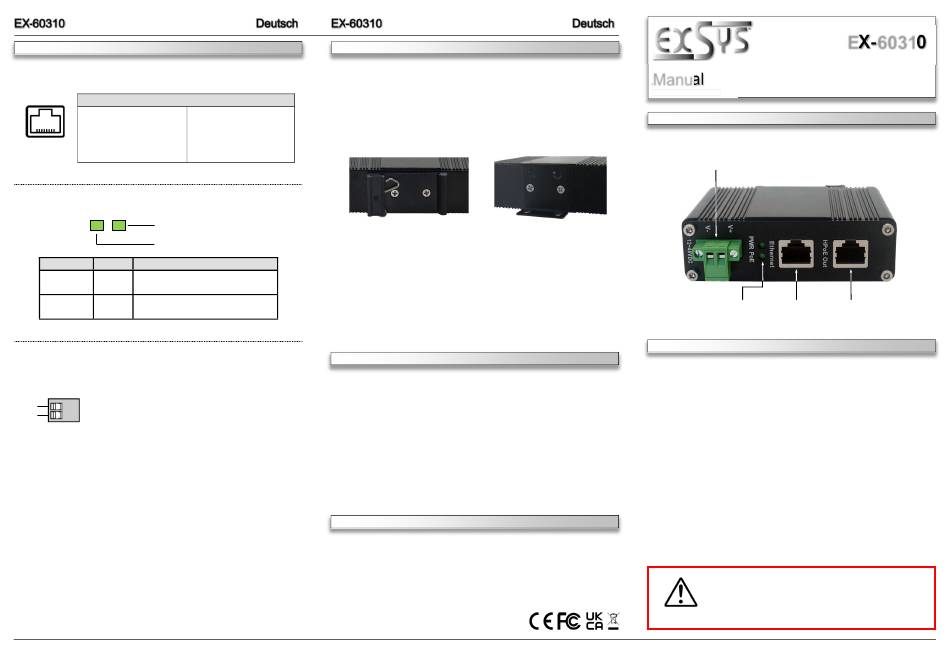

ANSCHLÜSSE & LED'S
RJ45 Anschluss:
RJ45 Anschluss
Pin
Signal
PoE
1
BI_DA+
VCC+
2
BI_DA-
VCC+
87654321
3
BI_DB+
VCC-
4
BI_DC+
VCC+
Status LEDs:
PoE LED
Power LED
LED Name
Farbe
LED Funktion
An:
Stromversorgung an
Power
Grün
Aus:
keine Stromversorgung
An:
PoE ist aktiv
PoE
Grün
Blinken: Power Device (PD) erkannt
Aus:
Kein (PD) Gerät angeschlossen
12V bis 48V T-Block:
ACHTUNG!
V+
Bitte auf die richtige Polarität achten!
V-
Netzteil nie eingeschaltet mit dem Terminal Block verbinden!
2
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise.
1.
Installieren Sie den EX-60310 mit dem DIN-Rail Kit auf eine Tragschiene oder mit der
Wandmontagehalterung an die Wand.
Pin
Signal
PoE
5
BI_DC-
VCC+
Das DIN-Rail Kit ist mit zwei Schrau-
6
BI_DB-
VCC-
ben an der Rückseite vormontiert
7
BI_DD+
VCC-
8
BI_DD-
VCC-
2.
Schließen Sie den Stromanschluss des optional erhältlichen Netzteils an den Terminal
Block an und schalten Sie das Netzteil ein.
3.
Nach dem Einschalten des Geräts leuchtet die PWR-Anzeige. Wenn die Anzeige nicht
leuchtet, überprüfen Sie den korrekten Anschluss an die Stromversorgung.
4.
Verbinden Sie Ihren Router mit dem RJ45-Eingang des PoE-Injectors.
5.
Schließen Sie nun Ihr PoE-PD-Gerät an den PoE Anschluss an.
6.
Wenn alle Kabel korrekt angeschlossen sind, leuchten die Anzeigen entsprechend dem
Portstatus der LEDs (Seite 2).
TECHNISCHER HINWEIS
Verhalten bei STP-Kabelerdung
Bei der Verwendung von geschirmten Kabeln zur Verbindung zweier Ethernet-Geräte kann eine
Erdungsschleife
Erdungsverbindungspfad erzeugt. Dies kann dazu führen, dass Erdungsstrom zu den Ethernet-
Anschlüssen fließt und die Geräte beschädigt. Wenn es notwendig ist, geschirmte Kabel zu
verwenden, empfehlen wir die Verwendung eines metallischen RJ45-Steckers an einem Ende
und eines nicht-metallischen Steckers am anderen Ende. Alternativ kann ein Patchpanel
zwischen den beiden Geräten verwendet werden, um Erdschleifen zu vermeiden.
Bei Verbindungen über kurze Entfernungen (z. B. zwischen zwei im selben Schrank installierten
Geräten) können beide Enden des abgeschirmten Kabels auf denselben Erdungspunkt
bezogen werden. Daher ist es in diesem Fall akzeptabel, ein abgeschirmtes Kabel mit
metallischen RJ45-Steckern an beiden Geräten zu verwenden.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden.
Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Zur Montage der Wandhalterung wird
das DIN-Rail-Kit durch den Montage-
bügel ersetzt
entstehen,
wenn
die
Abschirmung
der
Kabel
einen
Schweiz:
Italia:
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Dübendorfstrasse 17
Via Belvedere, 45/B
8602 Wangen
I-22100 Como
www.exsys.ch
www.exsys.it
3
Anleitung
Manual
Vers. 1.0, 21.12.22
Vers. 1.3 / 20.12.24
LAYOUT
12-48V T-Block for optional
Power Supply
Status LEDs
DESCRIPTION & TECNICAL INFORMATION
The Gigabit Ethernet PoE Injector EX-60310 in a robust metal housing allows end devices such
as IP telephones, IP cameras, WLAN access points, etc. to be powered via the network cable. It
supports the PoE standards IEEE 802.3af (PoE), IEEE 802.3at (PoE+) and IEEE 802.3bt
(PoE++) and enables a maximum power output of up to 60W at the PoE port. Power is supp-
lied via the +12~48V terminal block using an optional external power supply. The EX-60310
zusätzlichen
guarantees secure data transmission and excellent performance of up to 1000Mbps. The
rugged metal housing and extended operating temperature range of -40°C to 80°C make it
suitable for a wide range of applications, even in harsh environments. Supplied with a pre-
assembled DIN rack kit and wall mounting bracket.
Compatibility:
Gigabit Ethernet 10/100/1000Base-T
PoE:
IEEE 802.3af/at/bt (PoE++)
PoE (PSE): type 1 = 15.4W / type 2 = 34.2W / type 3 = 60W
Operating System:
All operating systems
Connectors:
2x RJ45-Port, 1x Terminal Block 12~48VDC
Extent of Delivery:
EX-60310, DIN-Rail Kit, Wall Mounting Bracket, Manual
WARNING!
If the negative pole of the power supply is earthed,
refer to the technical note on page 6.
EX-60310
RJ45-Uplink
RJ45-Downlink
(Data)
(PoE/Data)
