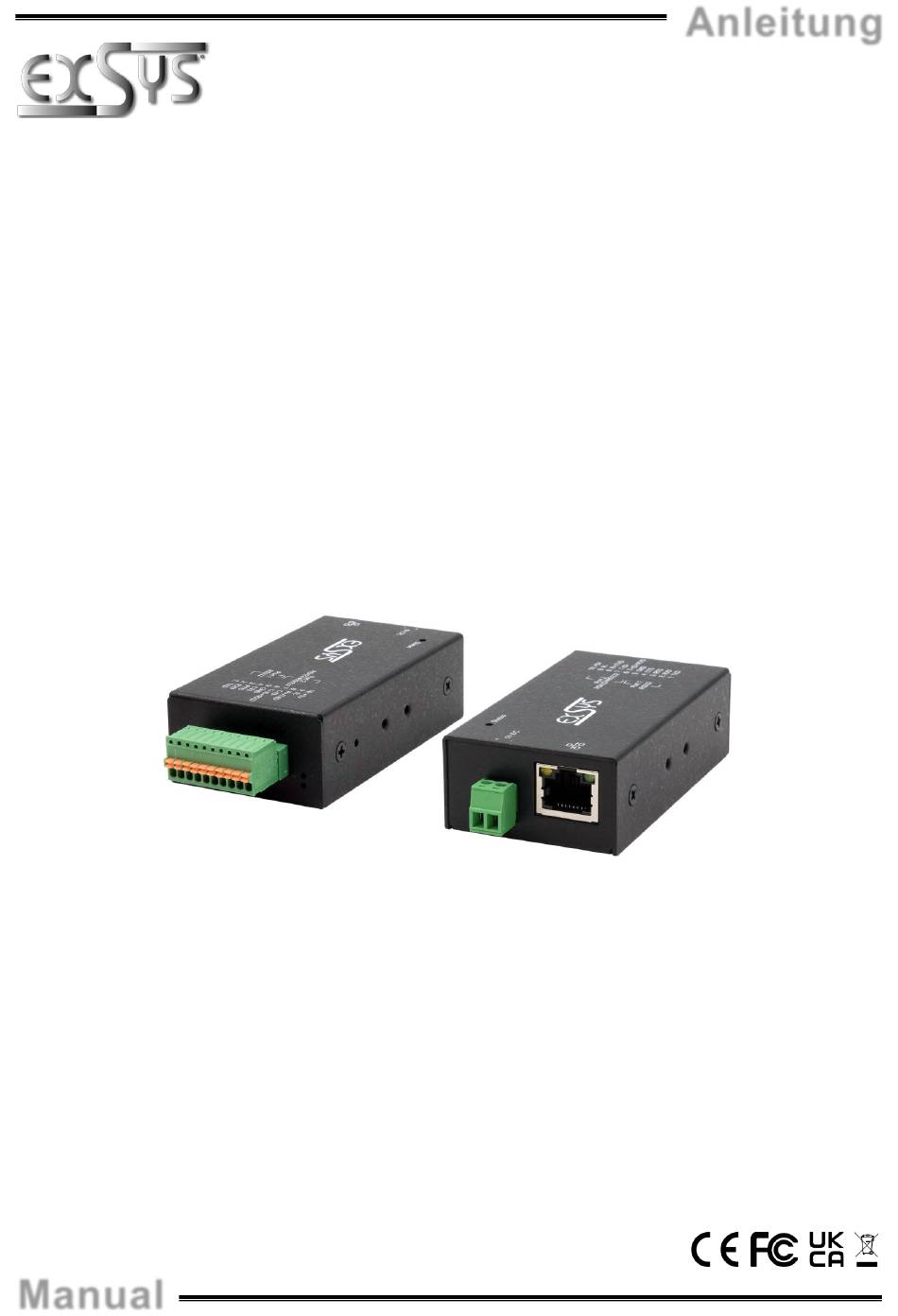

Exsys EX-6131-2 Anleitung
Ethernet zu 1x seriell rs-232 & 1x seriell rs-422/485
Verfügbare Sprachen
Verfügbare Sprachen
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Manual
EX-6131-2
Ethernet zu 1x Seriell RS-232 &
1x Seriell RS-422/485
Ethernet to 1x Serial RS-232 &
1x Serial RS-422/485
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Anleitung
Vers. 1.0 / 09.12.25
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
Verwandte Anleitungen für Exsys EX-6131-2
Inhaltszusammenfassung für Exsys EX-6131-2
- Seite 1 Ethernet zu 1x Seriell RS-232 & 1x Seriell RS-422/485 Ethernet to 1x Serial RS-232 & 1x Serial RS-422/485 Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach 8602 Wangen I-22100 Como www.exsys.de...
- Seite 2 Direct connection via Socket Port (Peer-to-Peer-Modus) ··············································· 26-27 System Management ·································································································· 27 Settings via SDS Administrator ····················································································· 28 UDP and TCP ports ·························································································· 29 Cleaning ········································································································· 29 Technical Information ························································································ 30 © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 3 -Pair-Master-Slave, Modbus Server, Modbus Client und SNMP • Konfiguration: Windows-basiertes SDS-Administrator-Dienstprogramm und Web-Browser • 15KV ESD-Schutz für alle seriellen Signale 2. Lieferumfang Bevor Sie den EX-6131-2 an Ihren PC anschließen, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-6131-2 • DIN-Rail Kit (EX-6096) •...
- Seite 4 3.2 Anschlüsse & LED‘s 10-Pin Terminal Block: Port 2 (RS422/485) Port 1 (RS232) Beschreibung RS-232 Mode RS-422 & RS-485 4-Draht Modi RS-485 2-Draht Modi DATA- DATA+ Port 2 Port 1 © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 5 Blinken: Die serielle Schnittstelle sendet Daten Grün (oben) Aus: Die serielle Schnittstelle sendet keine Daten RXD LED Blinken: Die serielle Schnittstelle empfängt Daten Grün (unten) Aus: Die serielle Schnittstelle empfängt keine Daten © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 6 4. Hardware Installation Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-6131-2 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie den EX-6131-2 mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene oder mit der Wandmontagehalterung an eine Wand.
- Seite 7 Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Die EXSYS Serial Device Server (SDS) Administrator Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.de oder www.exsys.ch...
- Seite 8 EX-6131-2 6. SDS Serial Device Server Administrator Der EX-6131-2 wird im DHCP-Modus ausgeliefert und benötigt eine IP-Adresse zur Konfiguration. Standardmäßig erhält der Geräteserver automatisch eine IP-Adresse von einem DHCP-Server (z.B. Ihrem Router). Um die IP-Adresse zu ermitteln, muss die EXSYS SDS Administrator Software installiert werden (Download siehe Seite 7).
- Seite 9 Geräteservers aktualisieren, um die Konsistenz zu gewährleisten. Dafür empfiehlt es sich, das Konfigurationsprogramm Ihres Geräteservers aufzurufen, die erforderlichen Änderungen an den Einstellungen vorzunehmen und dann zurückzukehren, um sie automatisch hinzuzufügen. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 10 Sofern Sie die vom DHCP Server zugewiesene IP Adresse kennen, können Sie diese auch direkt in Ihren Browser eingeben und sich im Gerät einloggen. Im folgenden Fenster können Sie den Geräteserver für Ihre Anwendung konfigurieren. Übernehmen Sie die Einstellungen durch klicken auf Save Changes. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 11 Leiten Sie die Kommunikation nahtlos über virtuelle COM-Ports in Windows um, um die Konnektivität und Kontrolle zu verbessern. • Description: Weisen Sie jedem seriellen Gerät eindeutige Beschreibungen zu, um die Identifizierung und Verwaltung zu vereinfachen. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 12 Der TCP Server wartet auf einem definierten Socket Port auf eingehende Verbindungen (listen). Für jede serielle Schnittstelle kann ein Socket Port definiert werden. Übernehmen Sie die Einstellungen durch klicken auf Save Changes. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 13 Einstellungen in der exportierten Einstellungsdatei mit einem Texteditor ändern und dann die Änderungen importieren, um die Einstellungen zu aktualisieren. Diese Funktion ist besonders nützlich, wenn Sie die Einstellungen für andere Device Server duplizieren möchten. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 14 IP-Adresse gewünschten Servers und klicken auf Configure in App. Im Loginfenster geben Sie das Passwort ein (Werkseitig: admin). Im folgenden Fenster können Sie dieselben Einstellungen vornehmen, wie im webbasierten Konfigurationsmenü. Um die Änderungen zu übernehmen klicken Sie auf Submit. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 15 Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zur Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 16 Alle über IP und Port Nummer (Direktzugriff über Socket Port) Betriebstemperatur: 0° bis 60° Celsius Lagertemperatur: -20° bis 75° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Schutzklasse: IP30 Stromversorgung: Abmessung: 82.0 x 46.2 x 25.0 mm Gewicht: 182g © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 17 Configuration: Windows-based SDS Administrator Utility and Web-Browser • 15KV ESD-Protection for all serial Signals 2. Extent of Delivery Before you connect the EX-6131-2 to your PC, you should first check the contents of the delivery: • EX-6131-2 • DIN-Rail Kit (EX-6096) •...
- Seite 18 3.2 Connections & LED‘s 10-Pin Terminal Block: Port 2 (RS422/485) Port 1 (RS232) Description RS-232 Mode RS-422 & RS-485 4-Wire Mode RS-485 2-Wire Mode DATA- DATA+ Port 2 Port 1 © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 19 Off: The Serial Port is not sending out any data RXD LED Blinking: The Serial Port is receiving data Green (left) Off: The Serial Port is not receiving any data © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 20 Installation on DIN-Rail Holes for Wall Installation 2. Now use an Ethernet cable and connect one end to the RJ45 port on the EX-6131-2 and the other end to a PC or switch. 3. Now connect your serial terminal device to the 10-Pin Terminal Block on the EX-6131-2.
- Seite 21 RS232 Configuration: • Install the EXSYS Serial Device Server (SDS) Administrator utility (download, see below) as administrator (right click, "Run as administrator"). Then restart the computer. • Once you have connected the server (see the next pages for details), you can access the device via the "Open in Browser"...
- Seite 22 EX-6131-2 6. SDS Serial Device Server Administrator The EX-6131-2 is in DHCP mode at delivery and requires an IP address for configuration. By default, the Device Server automatically obtains an IP address from a DHCP server (e.g. your router). To determine the IP address, the EXSYS SDS Administrator utility must be installed (download, see page 20).
- Seite 23 Device Server to ensure consistency. To do this, it is recommended that you go to your Device Server's configuration utility, make the necessary changes to the settings, and then return to have them added automatically. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 24 In the following window you can configure the Device Server for your application. After finishing the necessary changes, click Save Changes to apply them. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 25 Configure the virtual COM port: Seamlessly redirect communication through Windows virtual COM ports to improve connectivity and control. • Description: Assign unique descriptions to each serial device to simplify identification and management. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 26 Configuration TCP Server: The TCP server listens for incoming connections on a defined socket port. A socket port can be defined for each serial port. Apply the settings by clicking Save Changes. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 27 Users can change the required settings in the exported settings file using a text editor and then import the changes to update the settings. This feature is particularly useful when duplicating settings for other Device Servers. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 28 Configure in App. In the login window, enter the password (default: admin). In the following window you can make the same settings as in the web-based configuration menu. Click Submit to apply the changes. © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 29 In the area of the connections, please make sure that no fibers of the cloth are left in the socket. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
- Seite 30 Operating Temperature: 32° to 140° Fahrenheit Storage Temperature: -4° to 167° Fahrenheit Rel. Humidity: 5% to 95%, non-condensing Protection Class: IP30 Power: Size: 82.0 x 46.2 x 25.0 mm Weight: 182g © Copyright 2025 by EXSYS Vertriebs GmbH. All Rights Reserved...
