Exsys EX-60316 Anleitung

CONNECTORS & LED'S
Network Port M12 (8-pin, A Coded):
Pin Assignment Ethernet/PoE
RJ45 M12 Signal PoE RJ45
1 6 BI_DA+
2 4 BI_DA-
3 5 BI_DB+
4 7 BI_DC+ VCC+
Power Port M12 (4-pin, A Coded):
Power Connection
Pin Signal Pin Signal
1 DC+ 3 DC-
2 GND 4 GND
Status LEDs:
PoE LED
Power LED
LED Name Color LED Function
On: Powered
Power Green
Off: no power connection
On: PoE activated
PoE Green
Off: no (PD) device connected
5
HARDWARE INSTALLATION
Please read the following installation instructions.
1. Install the EX-60316 on a mounting rail using the DIN-Rail kit or on the wall using the wall
mounting brackets.
M12 Signal PoE
The DIN-Rail Kit is pre-assembled with
5 1 BI_DC- VCC+
two screws on the rear side
6 8 BI_DB-
7 2 BI_DD+ VCC-
8 3 BI_DD- VCC-
2. Connect the power connector (M12, 4-pin) of the optionally available power supply to the
DC-Input of the Injector and turn on the power supply.
3. When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check
for proper connection to the power supply.
4. Connect your router to the M12 input of the PoE injector.
5. Now connect your PoE PD device to the PoE port.
6. If all cables are connected correctly, the indicators light according to the port status of the
LEDs (page 5).
CLEANING
To clean the device, please use only a dry, non-fibrous cloth and remove the dirt with light
pressure. In the area of the connections, please make sure that no fibers of the cloth are left in
the socket. Attention! Never use a moist or wet cloth for cleaning!
To install the wall mount, the DIN-
Rail kit must be replaced by the
mounting bracket
Germany: Sw itzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Stei n bach 8602 Wangen
www.exsys.de www.exsys.ch
6
Anleitung
Vers. 1.0 / 03.10.22

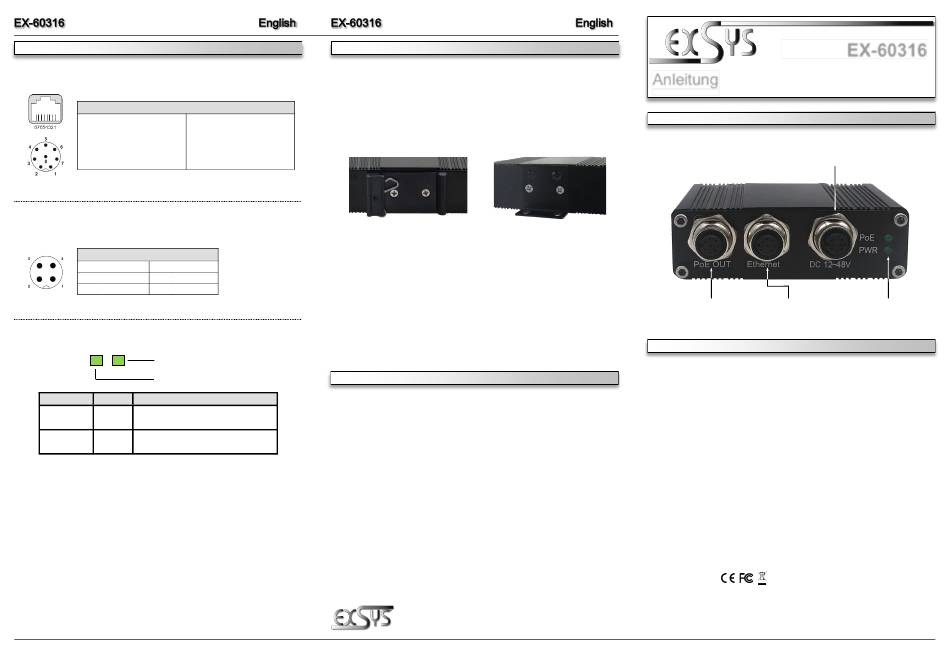

AUFBAU
12-48V M12 Port für optional
erhältliches Netzteil
M12 Port Downlink M12 Port Uplink
(PoE/Daten) (Daten)
BESCHREIBUNG & TECHNISCHE DATEN
Der EN50155-konforme Gigabit Ethernet PoE Injektor EX-60316 ist für industrielle Anwendun-
gen z.B. in Schienenfahrzeugen und Eisenbahnanwendungen, konzipiert. Er ist konform zum
PoE+ Standard IEEE 802.3at und stellt einen Gigabit PoE -Ausgang zur Verfügung. Der
EN50155 PoE-Injektor verwendet M12-Steckverbinder, um dichte, robuste Verbindungen zu
gewährleisten und einen zuverlässigen Betrieb bei Umgebungsstörungen wie Vibrationen und
Stößen sicherzustellen. Der erweiterte Betriebstemperaturbereich von -40°C bis 80°C und das
robuste Metallgehäuse tragen zusätzlich zur Betriebssicherheit bei. Das Gerät schaltet den
Strom erst dann ein, wenn es eine gültige PoE-Signatur von den im Netzwerk nachgeschalteten
PoE-Geräten erkennt. Dies bietet Schutz vor Schäden an nicht PoE -kompatiblen Geräten, die
möglicherweise an das Ethernet-Kabel angeschlossen sind. Die Stromversorgung mit einer
Weitbereichsspannung von +12~48V von einem optionalen externen Netzteil erfolgt über den 4-
Pin M12-Steckverbinder. Im Lieferumfang ist ein DIN-Rail Kit (vormontiert) und ein Wandmonta-
gebügel enthalten.
Kompatibilität: Gigabit Ethernet 10/100/1000Base-T
PoE: IEEE 802.3af/at (PoE+)
PoE (PSE): Typ 1 = 15.4W / Typ 2 = 34.2W
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 2x M12-Buchse 8-Pin / A-Codierung
1x M12-Buchse 4-Pin / A-Codierung
Lieferumfang: EX-60316, DIN-Rail Kit, Wandmontagehalterung, Anleitung
Zertifikate :
1
EX-60316
Status LEDs
