Inhaltszusammenfassung für Nordmende HCI61FL

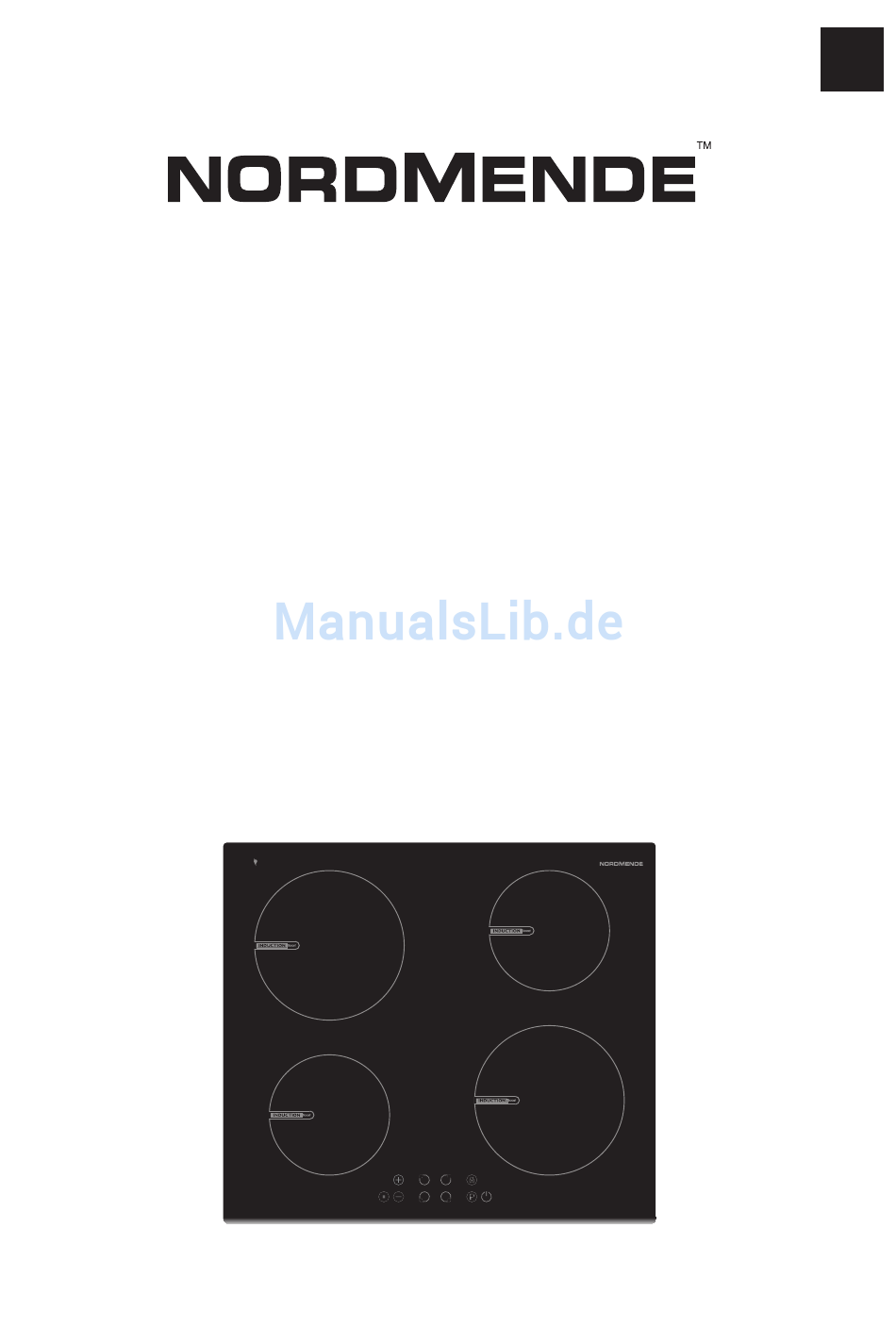

- Seite 1 HCI61FL INDUCTION HOB INSTALLATION AND OPERATING INSTRUCTIONS...
- Seite 20 HCI61FL INDUKTIONSKOCHFELD INSTALLATION UND BEDIENUNGSANLEITUNG...
- Seite 21 INHALT: Sicherheitshinweise......................3 Beschreibung des Geräts....................5 Kochfeldoberfläche und Bedienfeld der Heizelemente............5 Bedienung des Geräts.......................7 Ein- und Ausschalten des Geräts..................7 Ein- und Ausschalten der Kochzonen..................7 Restwärmeanzeige......................8 Sicherheitsabschaltfunktion....................9 Kindersicherung........................9 Zeitschalterfunktion (optional)....................10 Summer ..........................11 BOOST-Funktion .......................11 Hinweise und Tipps......................12 Einbau des Geräts......................14 Einbausicherheit........................14 Einbau des Kochfelds in eine Arbeitsplatte................14 Elektrischer Anschluss.......................16 Elektrisches Anschlussdiagramm..................17...
-
Seite 22: Sicherheitshinweise
Sicherheitshinweise LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG WENN NÖTIG. DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICHT VERFÜGT. - Seite 23 Sicherheitshinweise -Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen. Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann. -Verwenden Sie keine Dampfreiniger zur Reinigung des Gerätes. -hr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.
- Seite 24 Sicherheitshinweise -Die umgebenden Materialien des Gerätes (Schaltschrank) müssen einer Temperatur von mindestens 100 ° C standhalten. Während der Verwendung : -Legen Sie keine entzündlichen oder brennbaren Materialien, in das Gerät oder in die Nähe des Gerätes, wenn es in Betrieb ist. -Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt.
-
Seite 25: Beschreibung Des Geräts
BESCHREIBUNG DES GERÄTS Werte Kunden, Bitte lesen Sie dieses Bedienungsanleitung sorgfältig durch, bevor Sie das Kochfeld verwenden, und bewahren Sie sie zur späteren Verwendung auf.. Kochfeld mit 4 Heizelementen: Induktions-Heizelement Bedienfeld... -
Seite 26: Bedienfeld Für 4 Heizelemente
Bedienfeld für 4 Heizelemente: Timeranzeige Auswahl von Heizelement Auswahl von Heizelemen oben links t oben rechts Hitzestufe/Time Anzeige Anzeige r erhöhen (optional) Heizelement Tastensperre Tastensperre Smart Pause Hitzestufe/ Auswahl von Auswahl von Boost Ein/Aus Timer Heizelement Heizelement erhöhen (optional) unten links unten rechts Timer... -
Seite 27: Bedienung Des Geräts
BEDIENUNG DES GERÄTS Verwenden Sie die Induktionskochzonen nur mit geeignetem Kochgeschirr. Nachdem das Gerät mit der Netzspannung verbunden ist, werden alle Anzeigen für einen Moment eingeschaltet. Wenn diese Zeit zu Ende ist, befindet sich das Kochfeld im Standby-Modus und ist einsatzbereit. -
Seite 28: Restwärmeanzeige
Abschalten aller Kochzonen: Um alle Kochzonen abzuschalten, drücken Sie die Taste Im Standby-Modus erscheint auf den Anzeigen für alle Heizelemente, die noch heiß sind, ein "H". Restwärmeanzeige: Die Restwärmeanzeige informiert Sie darüber, dass die Glaskeramik in der Umgebung einer Kochzone noch eine gefährlich hohe Temperatur aufweist. Nach dem Abschalten der Kochzone zeigt die entsprechende Anzeige ein "H"... -
Seite 29: Sicherheitsabschaltfunktion
Sicherheitsabschaltfunktion Jede Kochzone wird nach einer maximalen Betriebszeit abgestellt, wenn die Hitzeeinstellung nicht mehr geändert wird. Durch jede Veränderung der Einstellung einer Kochzone wird die max. Betriebszeit wieder auf den ursprünglichen Wert zurückgesetzt. Die max. Betriebszeit hängt von der ausgewählten Hitzestufe ab. Sicherheitsabschaltung nach Hitzestufe 1 - 2... -
Seite 30: Zeitschalterfunktion (Optional)
Zeitschalterfunktion (optional): Für die Zeitschaltfunktion gibt es zwei Ausführungen: Erinnerungstimer (1..99 min): Der Erinnerungstimer kann auch verwendet werden, wenn die Kochzonen ausgeschaltet sind. Die Timeranzeige zeigt "00" mit einem blinkenden Punkt. Berühren Sie um die Zeit zu verringern oder berühren Sie um die Zeit zu erhöhen. -
Seite 31: Summer
Wenn der Timer abgelaufen ist, ertönt ein Signal und die Timeranzeige zeigt statisch "00" an. Die LED der entsprechenden Kochzone blinkt. Die programmierte Kochzone wird abgeschaltet und das "H" wird eingeblendet, solange die Kochzone noch heiß ist. Das akustische Signal und das Blinken der Timer-LED wird nach 2 Minuten automatisch abgestellt oder wenn eine Taste gedrückt wird. -
Seite 32: Hinweise Und Tipps
HINWEISE UND TIPPS Kochgeschirr ·· Verwenden Sie dickwandiges, flaches Kochgeschirr mit flachem Boden, der den gleichen Durchmesser hat wie das Heizelement. Dies hilft, die Kochzeit zu reduzieren. · Die besten Ergebnisse können Sie mit Kochgeschirr aus Stahl, emailliertem Stahl, Gusseisen oder Edelstahl erzielen (sofern es vom Hersteller als geeignet gekennzeichnet ist). -
Seite 33: Einstellungen
Anwendungsbeispiele Die Informationen in der folgenden Tabelle dienen nur als Richtlinie. Verwendung für Einstellungen Element ausgeschaltet 1 - 3 Vorsichtiges Erwärmen 4 - 5 Leichtes Köcheln/Simmern, langsames Erwärmen 6 -7 Aufkochen und schnelles Sieden Kochen, Sautieren und scharfes Anbraten Maximale Hitze BOOST-Funktion: Tipps für die Reinigung·... -
Seite 34: Einbau Des Geräts
EINBAU DES GERÄTS WARNUNG Der elektrische Anschluss dieses Kochfelds muss von einem qualifizierten Elektriker in Übereinstimmung mit dieser Anleitung und den geltenden Vorschriften durchgeführt werden. Jegliche Schäden, die aus unsachgemäßem Anschluss oder Einbau resultieren, werden nicht von der Garantie abgedeckt. Dieses Gerät muss geerdet werden. Einbausicherheit ·... - Seite 35 Schrauben Sie die 4 Arbeitsplattenhalterungen an den Seitenwänden des Produkts. Arbeitsplattenhalterung · Setzen Sie das Kochfeld in den Ausschnitt in der Arbeitsplatte ein und sichern sie es dort in seiner Stellung. Vor dem Einsetzen des Herds muss die Rückwand des Einbauelements im Bereich der Herdöffnung ausgeschnitten werden, um eine ausreichende Kühlung sicherzustellen.
-
Seite 36: Elektrischer Anschluss
Elektrischer Anschluss Bevor sie eine Verbindung aufnehmen überprüfen ob: Die Netzspannung vor Ort der Angabe auf dem Typenschild an der Rückseite des Kochfelds entspricht. · Das Stromnetz die Last des Gerätes unterstützt (siehe Typenschild). Das Stromnetz eine Erdung aufweist, die mit den aktuellen Vorschriften übereinstimmt und in gutem Zustand ist. -
Seite 37: Elektrisches Anschlussdiagramm
Das Netzkabel muss von direkten Wärmequellen ferngehalten werden. Es darf keinen Temperaturen mehr als 50 °C über der Raumtemperatur ausgesetzt werden. Dieses Gerät entspricht den folgenden EU-Richtlinien: * 2006/95/EC Niederspannungs-Richtlinie * 2004/108/EC EMV-Richtlinie * 93/68/EEC Richtlinie zur CE-Kennzeichnung Elektrisches Anschlussdiagramm 3x2,5 mm ²... - Seite 38 Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt nicht als Haushaltsmüll entsorgt werden darf. Statt dessen muss es an einem entsprechenden Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Indem Sie sicherstellen, dass dieses Produkt richtig entsorgt wird, helfen Sie, mögliche schädliche Auswirkungen auf die Umwelt und Gesundheit zu vermeiden, die durch unsachgemäße Handhabung dieses Produktes entstehen können.
