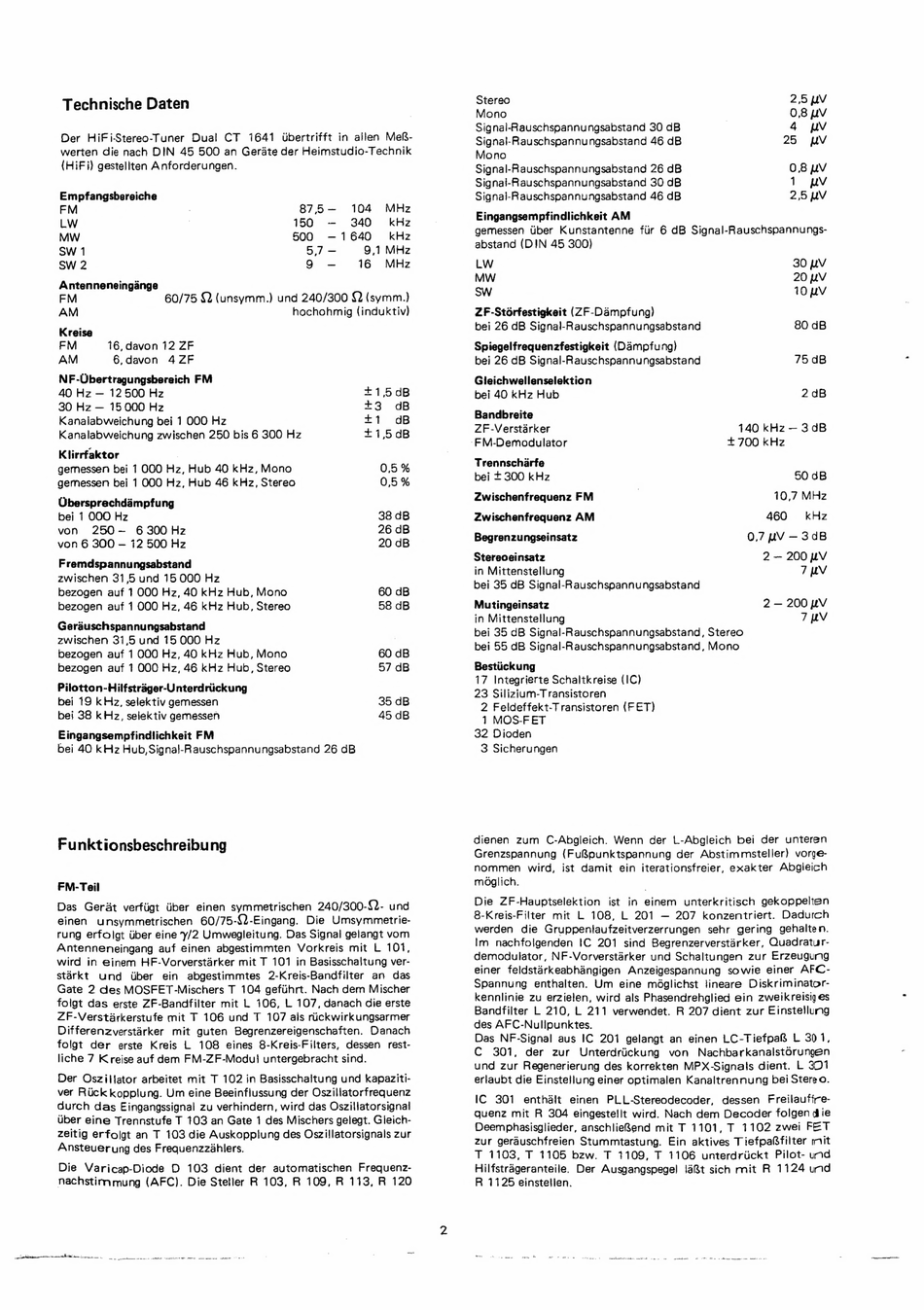

Dual CT 1641 Serviceanleitung Seite 2

Technische Daten
Der HiFi-Stereo-Tuner Dual CT 1641 Ubertrifft in allen MefR-
werten die nach DIN 45 500 an Gerate der Heimstudio-Technik
(HiFi) gestellten Anforderungen.
Empfangsbereiche
FM , 87,5— 104 MHz
LW | 150 — 340 kHz
Mw 500 -—1640-~ kHz
SW 1 5,7 - 9,1 MHz
SW 2 9 - 16 MHz
Antenneneingange
FM 60/75 Q (unsymm.) und 240/300 Q2 (symm.)
AM hochohmig (induktiv)
Kreise
FM 16, davon 12 ZF
AM 6,davon 42ZF
NF-Obertragungsbereich FM
40 Hz — 12 500 Hz +1,5dB
30 Hz — 15000 Hz +3 dB
Kanalabweichung bei 1 000 Hz +1 dB
Kanalabweichung zwischen 250 bis 6 300 Hz +1,50B
Klirrfaktor |
gemessen bei 1 000 Hz, Hub 40 kHz, Mono 0.5%
gemessen bei 1 000 Hz, Hub 46 kHz, Stereo 0,5 %
Obersprechdampfung
bej 1 000 Hz 38 dB
von 250-— 6 300 Hz 26 dB
von 6 300 — 12 500 Hz 20 dB
Fremdspannungsabstand
zwischen 31,5 und 15 000 Hz
bezogen auf 1 000 Hz, 40 kHz Hub, Mono 60 dB
bezogen auf 1 000 Hz, 46 kHz Hub, Stereo 58 dB
Geraduschspannungsabstand
zwischen 31,5 und 15 000 Hz |
bezogen auf 1 000 Hz, 40 kHz Hub, Mono 60 dB
bezogen auf 1 O00 Hz, 46 kHz Hub, Stereo 57 dB
Pilotton-Hilfstrager-Unterdriickung
bei 19 kHz, selektiv gemessen 35 dB
bei 38 kHz, selektiv gemessen 45 dB
Eingangsempfindlichkeit FM
bei 40 kHz Hub, Signa}-Rauschspannungsabstand 26 dB
Funktionsbeschreibung
FN-Teil
Das Gerat verfiigt iiber einen symmetrischen 240/300-92- und
einen unsymmetrischen 60/75-92-Eingang. Die Umsymmetrie-
rung erfolgt ber eine ¥/2 Umwegleitung. Das Signal gelangt vom
Antenneneingang auf einen abgestimmten Vorkreis mit L 101,
wird in einem HF-Vorverstarker mit T 101 in Basisschaltung ver-
starkt und Uber ein abgestimmtes 2-Kreis-Bandfilter an das
Gate 2 des MOSFET-Mischers T 104 gefithrt. Nach dem Mischer
folgt das erste ZF-Bandfilter mit L 106, L 107, danach die erste
ZF-Verstarkerstufe mit T 106 und T 107 als riickwirkungsarmer
Differenzverstarker mit guten Begrenzereigenschaften. Danach
folgt der erste Kreis L 108 eines 8-Kreis-Filters, dessen rest-
liche 7 Kreise auf dem FM-ZF-Moduli untergebracht sind.
Der Oszilfator arbeitet mit T 102 in Basisschaltung und kapaziti-
ver Riick kopplung. Um eine Beeinflussung der Oszillatorfrequenz
durch das Ejingangssignal zu verhindern, wird das Osziliatorsignal
uber eine Trennstufe T 103 an Gate 1 des Mischers gelegt. Gleich-
zeitig erfolgt an T 103 die Auskopptung des Oszillatorsignals zur
Ansteuerung des Frequenzzahlers.
Die Varicap-Diode D 103 dient der automatischen Frequenz-
nachstimmung (AFC). Die Steller R 103, R 109, R 113, R 120
Stereo 2,5 UV
Mono | 0,8 UV
Signal-Rauschspannungsabstand 30 dB 4 pv
Signal-Rauschspannungsabstand 46 dB 25 UV
Mono
Signal-Rauschspannungsabstand 26 dB 0,8 uv
Signal-Rauschspannungsabstand 30 dB 1 pv
Signal-Rauschspannungsabstand 46 dB 2,5 UV
Eingangsempfindlichkeit AM
gemessen tiber Kunstantenne fir 6 dB Signal-Rauschspannungs-
abstand (DIN 45 300)
LW 30 pV
MW 20 UV
SW 10 LV
ZF-Stdrfestigkeit (ZF-Dampfung)
bei 26 dB Signal-Rauschspannungsabstand 80 dB
Spiegelfrequenzfestigkeit (Dampfung)
bei 26 dB Signal-Rauschspannungsabstand 75 dB
Gieichwellenselektion
bei 40 kHz Hub 2 dB
Bandbreite
ZF-Verstarker 140 kHz — 3dB
-FM-Demodulator +700 kHz
Trennscharfe
bei = 300 kHz 50 dB
Zwischenfrequenz FM | 10,7 MHz
Zwischenfrequenz AM 460 kHz
Begrenzungseinsatz 0,7 UV —3dB
Stereoeinsatz 2 — 200 UV
in Mittenstellung 7 UNV
bei 35 dB Signal-Rauschspannungsabstand
Mutingeinsatz 2 — 200 pV
in Mittenstellung 7 AV
bei 35 dB Signal-Rauschspannungsabstand, Stereo
bei 55 dB Signal-Rauschspannungsabstand, Mono
Bestiickung
17 Integrierte Schaltkreise (IC)
23 Silizium-Transistoren
2 Feldeffekt-Transistoren (FET)
1 MOS-FET
32 Dioden
3 Sicherungen
dienen zum C-Abgleich. Wenn der L-Abgleich bei der unteren
Grenzspannung {FuRpunktspannung der Abstimmsteller) vorge-
nommen wird, ist damit ein iterationsfreier, exakter Abgleich
mdglich.
Die ZF-Hauptselektion ist in einem unterkritisch gekoppelten
8-Kreis-Filter mit L 108, L 201 — 207 konzentriert. Dadurch
werden die Gruppentaufzeitverzerrungen sehr gering gehalten.
Im nachfolgenden IC 201 sind Begrenzerverstarker, Quadratur-
demodulator, NF-Vorverstarker und Schaltungen zur Erzeugung
einer feldstarkeabhangigen Anzeigespannung sowie einer AFC-
Spannung enthalten. Um eine méglichst lineare Diskriminator-
kennlinie zu erzielen, wird als Phasendrehglied ein zweikreisig es
Bandfilter L 210, L 211 verwendet. R 207 dient zur Einstellung
des AFC-Nullpunktes.
Das NF-Signal aus IC 201 gelangt an einen LC-Tiefpa& L 301,
C 301, der zur Unterdriickung von Nachbarkanalstorungen
und zur Regenerierung des korrekten MPX-Signats dient. L 301
erlaubt die Einstellung einer optimalen Kanaltrennung bei Stereo.
IC 301 enthalt einen PLL-Stereodecoder, dessen Freilauffre-
quenz mit R 304 eingestellt wird. Nach dem Decoder folgen die
Deemphasisglieder, anschlieRend mit T 1101, T 1102 zwei FET
zur gerauschfreien Stummtastung. Ein aktives Tiefpa@filter mit
T 1103, T 1105 bzw. T 1109, T 1106 unterdriickt Pilot- und
Hilfstrageranteile. Der Ausgangspegel !aRt sich mit R 1124 und
R 1125 einstetien.
