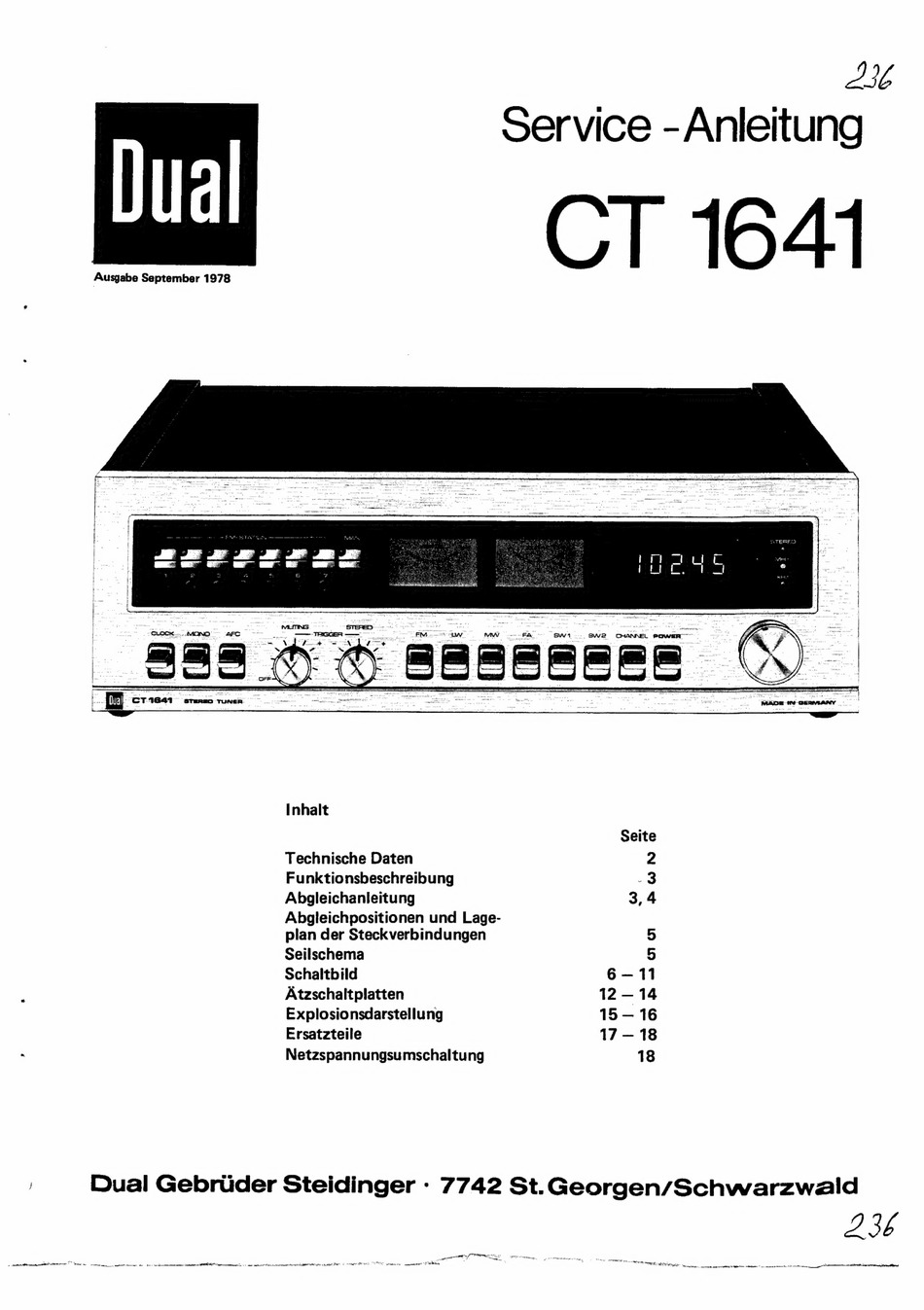

Dual CT 1641 Serviceanleitung

o c t a n e AD atric tae ee es a
Ausgabe September 1978
5b
Service -Anleitung
Inhalt
Technische Daten
Funktionsbeschreibung
Abgleichanleitung
Abgleichpositionen und Lage-
plan der Steckverbindungen
Seilschema
Schaltbild
Atzschaltplatten
Explosionsdarstellung
Ersatzteile
Netzspannungsumschaltung
Seite
3,4
6—11
12—14
15 — 16
17 — 18
18
Dual Gebruider Steidinger - 7742 St.Georgen/Schwarzwald
