EI N BA U
02 EmpfängEr anschlIEssEn
Herkömmlicher Empfänger via Einzelkanäle:

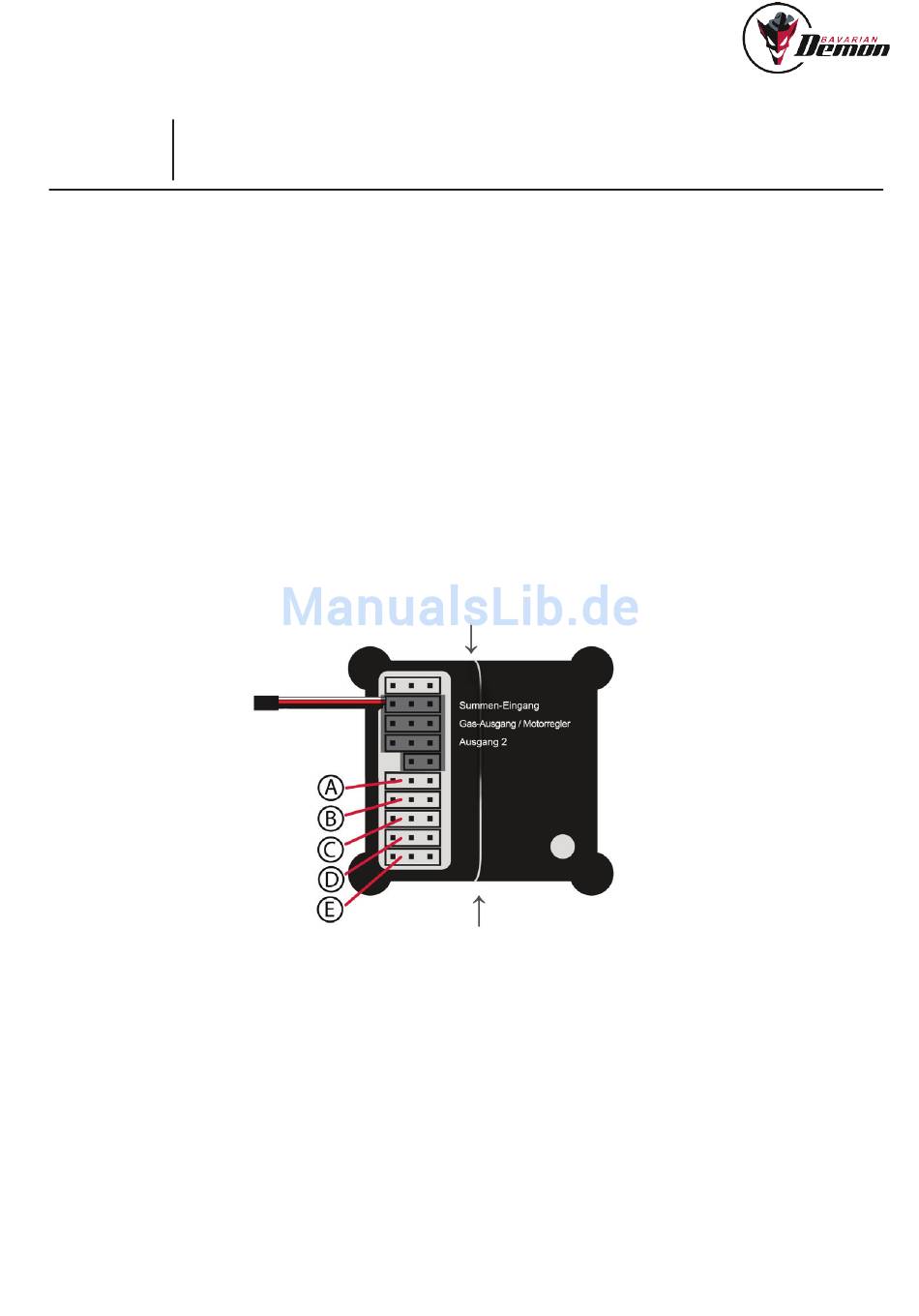

Alle Servos, die stabilisiert werden sollen, vom Empfänger trennen und die Funktion des Servos merken. Die benötigten Kabel A-E des mitgelieferten Kabel-
baums an die frei gewordenen Ausgänge des Empfängers anschließen, wo zuvor die Servos angeschlossen waren (s. Kapitel 3 für Details zum Anschluss).
Die Kanäle sind absichtlich nur mit Buchstaben gekennzeichnet, denn bei der Zuordnung besteht freie Wahl und es muss lediglich Folgendes beachtet werden:
• Mindestens die Anschlüsse A, B und AUX müssen verwendet werden, weil sie auch die Speisung übertragen.
• Das graue Kabel dient als Kreiselkanal. Für diesen Kreiselkanal sollte man im Sender einen Geber einrichten, um die Stabilisierung im Flug
verstellen und/oder den Modus umschalten zu können.
summEnsIgnal bzw. satEllItEn anschlIEssEn:
Empfänger, die einen „seriellen" Anschluss besitzen, vereinfachen den Anschluss, weil alle Kanäle über ein einziges Kabel übertragen werden.
Sum.-/PWM-Signal
Zur Verwendung eines seriellen Anschlusses (Summensignal) muss der Eingangsmodus des Systems per PC-Einstellsoftware konfiguriert werden. Ebenso wer-
den die Kanäle am PC zugewiesen. Die Einstellsoftware ist außerdem zum Binden von Spektrum/JR-Satelliten geeignet. Weiterhin bietet die Einstellsoftware
mit ihrer Diagnose-Karte eine sehr übersichtliche Prüfmöglichkeit aller empfangenen Signale.
hInwEIs:
Die Zuordnung der internen Kreisel-Achsen zu den passenden Servos übernimmt der CORTEX beim Einlernvorgang automatisch. Gleiches gilt für vorhandene
Mischungen. Es lassen sich also beliebige Funktionen kombinieren. Beispielsweise können Querruder stabilisiert werden, die gleichzeitig eine Höhenruderfunk-
tion haben (welche dadurch optional auch stabilisiert werden kann). Trotzdem können diese Ruder gleichzeitig noch eine (unstabilisierte) Landeklappen-Funkti-
on ausführen. Es können also wenn nötig auch solche Funktionen durchgereicht werden, die nicht oder nur optionsweise stabilisiert werden sollen.
Spektrum / JR Satellit1
Spektrum / JR Satellit 2
