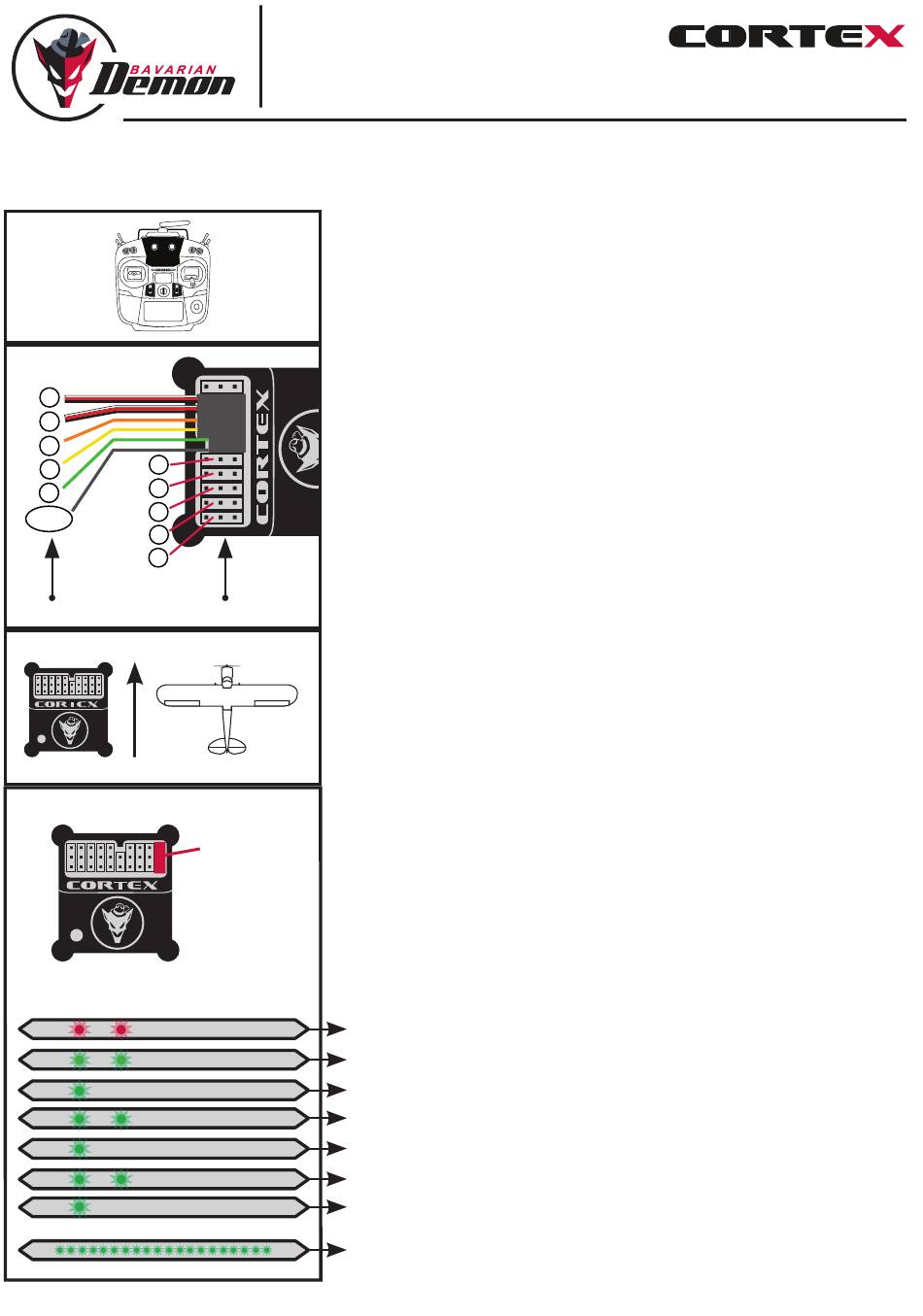

QUICKSTART-GUIDE
VoRbEREITUnG
RC-Anlage muss flugfertig
programmiert (eingeflogen) sein.
Dual-Rate AUS.
AnSChlUSS
Kanäle entsprechend Beschriftung
von Empfänger zu Servos durchschlei-
fen, d.h. Signaleingang A wird an
Ausgang A ausgegeben, usw,. Beispiel:
Kabelbaum A = Höhe am Empfänger
=> Höhenservo auf A stecken. Nicht
benötigte Kanäle frei lassen, aber
mind. A + B + AUX anschließen.
Die einadrigen Kabel müssen auf
„Impuls" gesteckt werden.
EInbAUlAGE
Wie abgebildet einbauen: Steckerseite
nach oben und in Flugrichtung. Auf
optimale Ausrichtung in allen 3 Achsen
achten. Andere Einbaulagen per PC
einstellbar.
SETUp
Jumper wie abgebildet einstecken,
JUMPER
dann einschalten. LED beobachten!
Hinweis: Achsen die nicht stabilisiert
werden sollen, einfach überspringen
(keinen Knüppelausschlag geben).
Knüppel neutral, warten...
Quer voll rechts, halten...
Quer voll links, halten...
Quer Mitte, Höhe drücken, halten...
Höhe ziehen, halten...
Höhe Mitte Seite rechts, halten...
Seite links, halten...
Seite Mitte, Fertig: erst Jumper
abziehen, dann ausschalten.
DE
En
pREpARATIon
Tx must be set ready to fly.
Dual-Rate OFF.
ConnECTIon
Use channels A-E to connect servos
with the corresponding Rx channel,
i.e. signal A is put out on servo port
A and so on. Example: cable A to Rx
= elevator from Rx => plug elevator
servo into servo port A.
Leave unused channels unplugged,
but connect at least A + B + AUX.
The single-core cables must be
plugged into „pulse".
MoUnTInG oRIEnTATIon
As shown in the picture: socket side
up and facing front. Insure a perfect
alignment to all 3 axis.
Other orientations available via PC.
SETUp
Insert jumper, then power on.
Watch the LED!
Note: For not stabilising an axis,
simply skip the designated step by not
applying stick input.
Wait with sticks neutral...
Aileron right end and hold...
Aileron left end and hold...
Aileron neutral Elevator push and hold...
Elevator pull and hold...
Elevator neutral Rudder right and hold...
Rudder left and hold...
Rudder neutral, done: remove jumper,
then power off.
