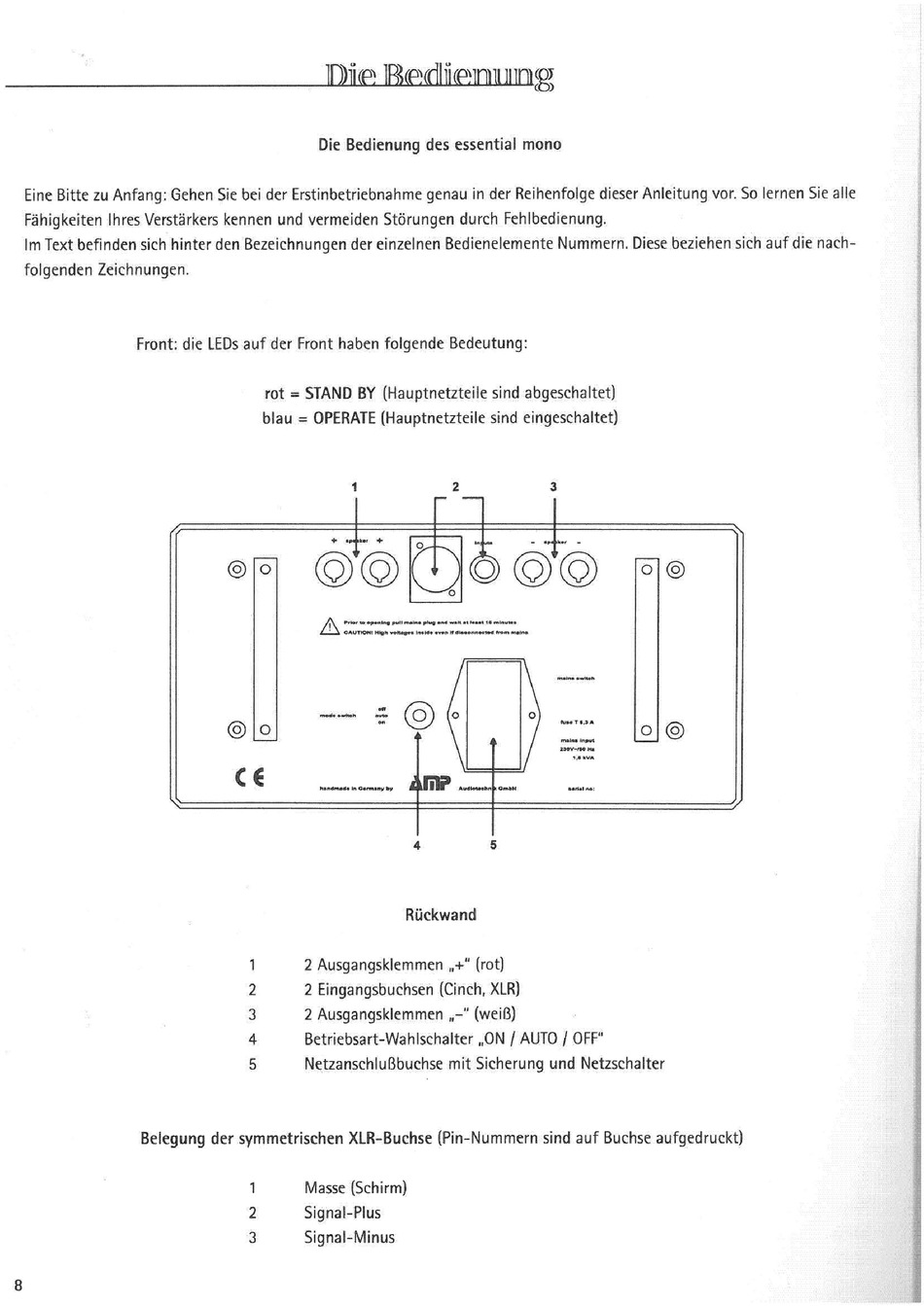

AMP essential mono Betriebsanleitung Seite 7

____________lO)llfe lßke{dlü(emlU
JllOlg
Die Bedienung des essential mono
Eine Bitte zu Anfang: Gehen Sie bei der Erstinbetriebnahme genau in der Reihenfolge dieser Anleitung vor. So lernen Sie alle
Fähigkeiten Ihres Verstärkers kennen und vermeiden Störungen durch Fehlbedienung.
Im Text befinden sich hinter den Bezeichnungen der einzelnen Bedienelemente Nummern. Diese beziehen sich auf die nach-
folgenden Zeichnungen.
Front: die LEDs auf der Front haben folgende Bedeutung:
rot = STAND BY (Hauptnetzteile sind abgeschaltet)
blau = OPERATE (Hauptnetzteile sind eingeschaltet)
1 2
r- -
3
+ . . . .
17",·-
@@
1"--6
0
@@
~
o@
'!' --..........-_._ _ ,.....-
l2...1 "....
TlOfl'_"_'
w _
/ \
_.-
_._.
~
@
0 0
@o
_~'.'A
~@
~
\
/
_.-
~-
''''VA
CE
_ ..
oao_.~
..
•
liIi' . . . _ ,,"
.- --
4 5
Rückwand
1 2 Ausgangsklemmen ,,+" (rot)
2 2 Eingangsbuchsen (Cinch, XLR)
3 2 Ausgangsklemmen ,,-" (weiß)
4 Betriebsart-Wahlschalter "ON
I
AUTO
I
OFF"
5 Netzanschlußbuchse mit Sicherung und Netzschalter
Belegung der symmetrischen XLR-Buchse (Pin-Nummern sind auf Buchse aufgedruckt)
1 Masse (Schirm)
2 Signal-Plus
3 Signal-Minus
8
