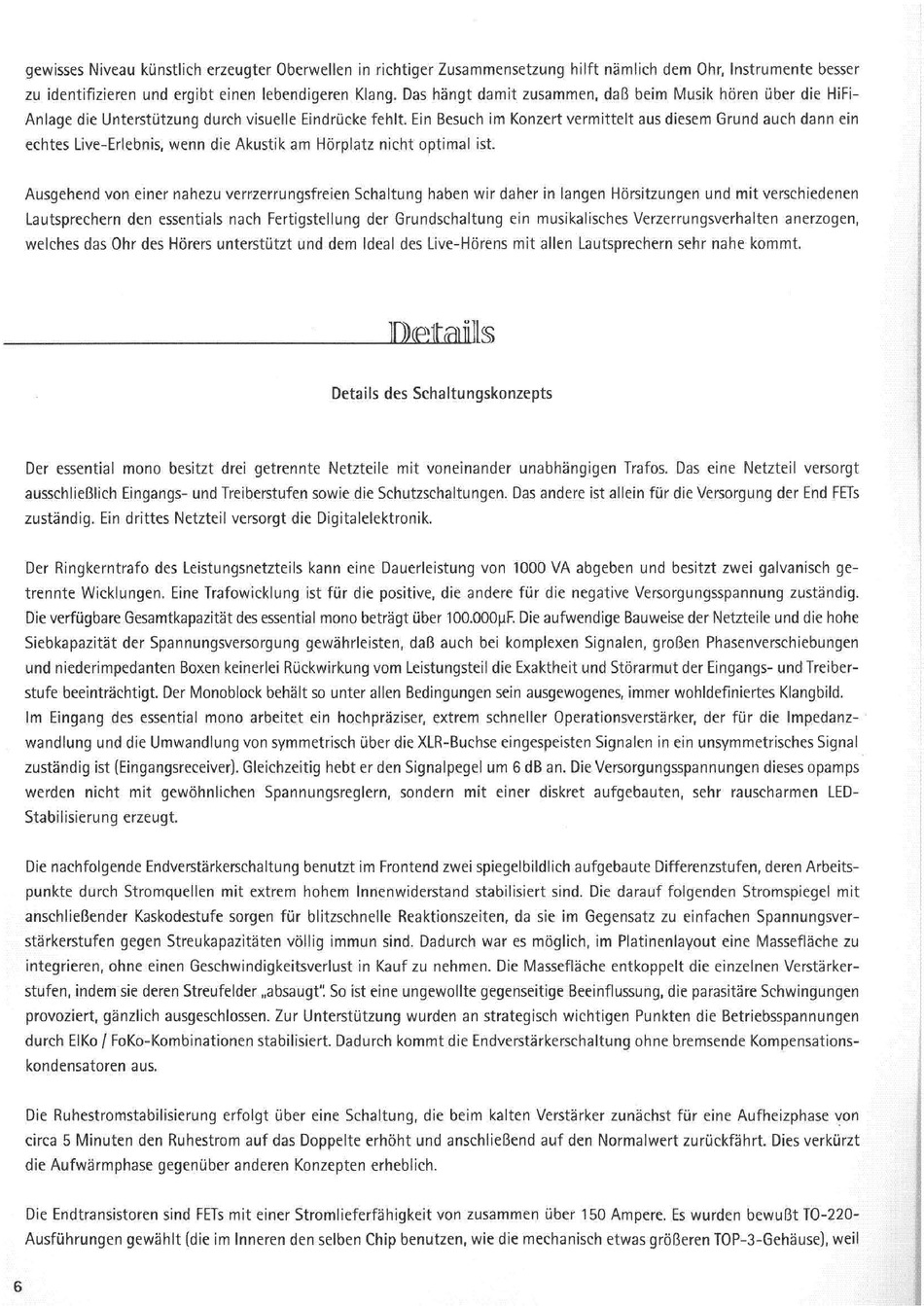

AMP essential mono Betriebsanleitung Seite 5

gewisses Niveau künstlich erzeugter Oberwellen in richtiger Zusammensetzung hilft nämlich dem Ohr, Instrumente besser
zu identifizieren und ergibt einen lebendigeren Klang. Das hängt damit zusammen, daß beim Musik hören über die HiFi-
Anlage die Unterstützung durch visuelle Eindrücke fehlt. Ein Besuch im Konzert vermittelt aus diesem Grund auch dann ein
echtes Live-Erlebnis, wenn die Akustik am Hörplatz nicht optimal ist.
Ausgehend von einer nahezu verrzerrungsfreien Schaltung haben wir daher in langen Hörsitzungen und mit verschiedenen
Lautsprechern den essentials nach Fertigstellung der Grundschaltung ein musikalisches Verzerrungsverhalten anerzogen,
welches das Ohr des Hörers unterstützt und dem Ideal des Live-Hörens mit allen Lautsprechern sehr nahe kommt.
____________JDKetaulJI§
Details des Schaltungskonzepts
Der essential mono besitzt drei getrennte Netzteile mit voneinander unabhängigen Trafos. Das eine Netzteil versorgt
ausschließlich Eingangs- und Treiberstufen sowie die Schutzschaltungen. Das andere ist allein für die Versorgung der End FEls
zuständig. Ein drittes Netzteil versorgt die Digitalelektronik.
Der Ringkerntrafo des Leistungsnetzteils kann eine Dauerleistung von 1000 VA abgeben und besitzt zwei galvanisch ge-
trennte Wicklungen. Eine Trafowicklung ist für die positive, die andere für die negative Versorgungsspannung zuständig.
Die verfügbare Gesamtkapazität des essential mono beträgt über 100.000~F. Die aufwendige Bauweise der Netzteile und die hohe
Siebkapazität der Spannungsversorgung gewährleisten, daß auch bei komplexen Signalen, großen Phasenverschiebungen
und niederimpedanten Boxen keinerlei Rückwirkung vom Leistungsteil die Exaktheit und Störarmut der Eingangs- und Treiber-
stufe beeinträchtigt. Der Monoblock behält so unter allen Bedingungen sein ausgewogenes, immer wohldefiniertes Klangbild.
Im Eingang des essential mono arbeitet ein hochpräziser, extrem schneller Operationsverstärker, der für die Impedanz-
wandlung und die Umwandlung von symmetrisch über die XLR-Buchse eingespeisten Signalen in ein unsymmetrisches Signal
zuständig ist (Eingangsreceiver). Gleichzeitig hebt er den Signalpegel um 6 dB an. Die Versorgungsspannungen dieses opamps
werden nicht mit gewöhnlichen Spannungsreglern, sondern mit einer diskret aufgebauten, sehr rauscharmen LED-
Stabilisierung erzeugt.
Die nachfolgende Endverstärkerschaltung benutzt im Frontend zwei spiegelbildlich aufgebaute Differenzstufen, deren Arbeits-
punkte durch Stromquellen mit extrem hohem Innenwiderstand stabilisiert sind. Die darauf folgenden Stromspiegel mit
anschließender Kaskodestufe sorgen für blitzschnelle Reaktionszeiten, da sie im Gegensatz zu einfachen Spannungsver-
stärkerstufen gegen Streukapazitäten völlig immun sind. Dadurch war es möglich, im Platinenlayout eine Massefläche zu
integrieren, ohne einen Geschwindigkeitsverlust in Kauf zu nehmen. Die Massefläche entkoppelt die einzelnen Verstärker-
stufen, indem sie deren Streufelder "absaugt': So ist eine ungewollte gegenseitige Beeinflussung, die parasitäre Schwingungen
provoziert, gänzlich ausgeschlossen. Zur Unterstützung wurden an strategisch wichtigen Punkten die Betriebsspannungen
durch EIKo
I
FoKo-Kombinationen stabilisiert. Dadurch kommt die Endverstärkerschaltung ohne bremsende Kompensations-
kondensatoren aus.
Die Ruhestromstabilisierung erfolgt über eine Schaltung, die beim kalten Verstärker zunächst für eine Aufheizphase von
circa 5 Minuten den Ruhestrom auf das Doppelte erhöht und anschließend auf den Normalwert zurückfährt. Dies verkürzt
die Aufwärmphase gegenüber anderen Konzepten erheblich.
Die Endtransistoren sind FEls mit einer Stromlieferfähigkeit von zusammen über 150 Ampere. Es wurden bewußt TO-220-
Ausführungen gewählt (die im Inneren den selben Chip benutzen, wie die mechanisch etwas größeren TOP-3-Gehäuse), weil
