6
6
Gleichen Sie die Grafikkarte mit dem Steckplatz an und drücken Sie
sie solange fest, bis sie völlig eingesteckt ist.
7
Befestigen Sie die Grafikkarte sicher.
Schließen Sie die Netzanschlüsse an
8

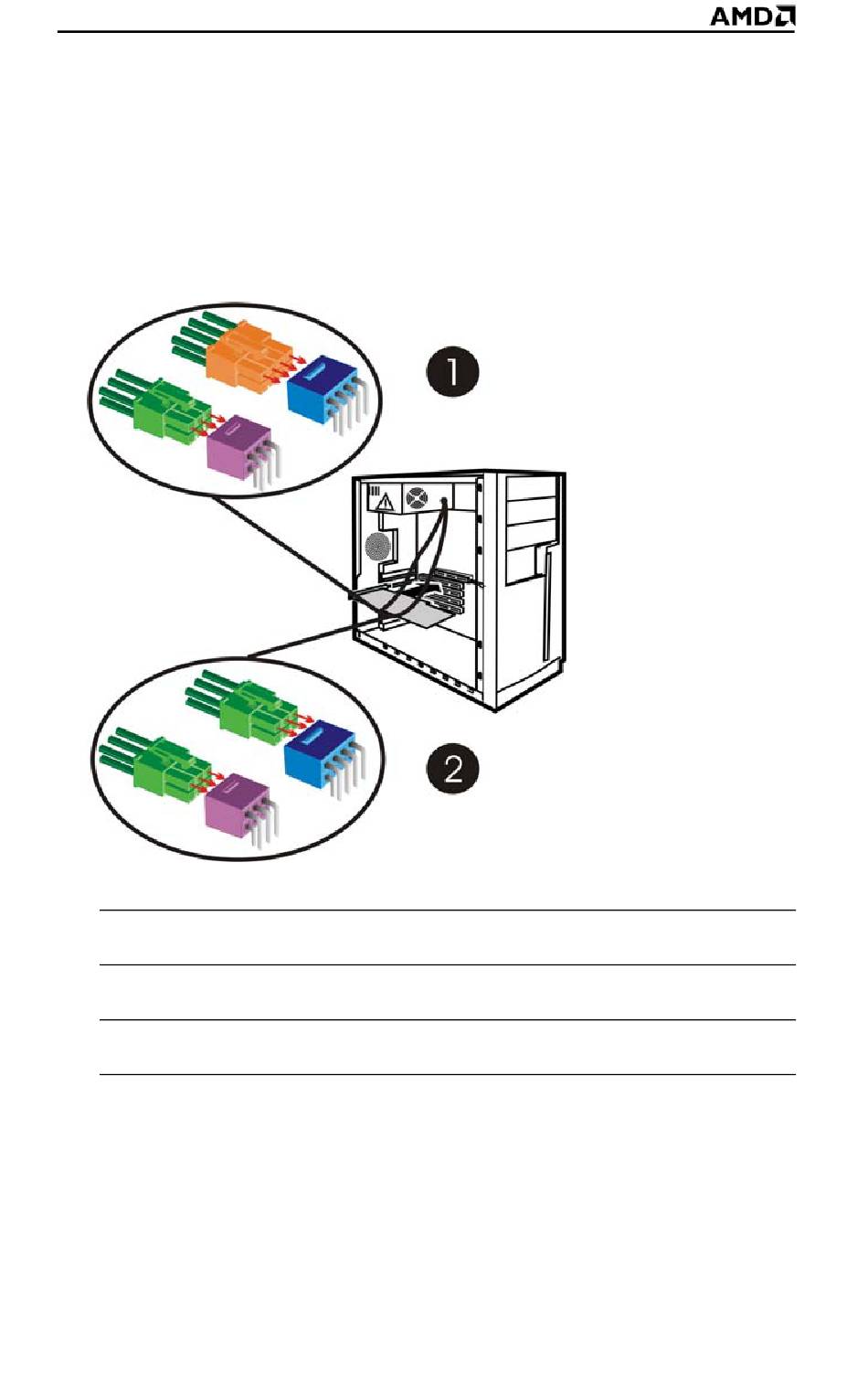

Finden Sie die Stromanschlüsse der Grafikkarte gemäß der folgenden
Abbildung.
Stromanschlüsse der Grafikkarte
Legende
2×3-Pin + 2×4-Pin-Stromanschlüsse.
1
2×3-Pin + 2×3-Pin-Stromanschlüsse.
2
9
Schließen Sie entweder zwei 2×3-Pin PCIe™-Stromanschlüsse oder
einen 2×3-Pin und einen 2×4-Pin PCIe™-Stromanschluss an die
Grafikkarte an.
Wenn Sie einen 2×3-Pin PCIe™-Stromanschluss an den 2×4-Pin-
Anschluss anschließen, sollte er die 6 Stifte des 2×4-Pin-Anschlusses
abdecken, die sich am weitesten weg vom 2×3-Pin-Anschluss der
Grafikkarte befinden.
