5. Verdrahtung

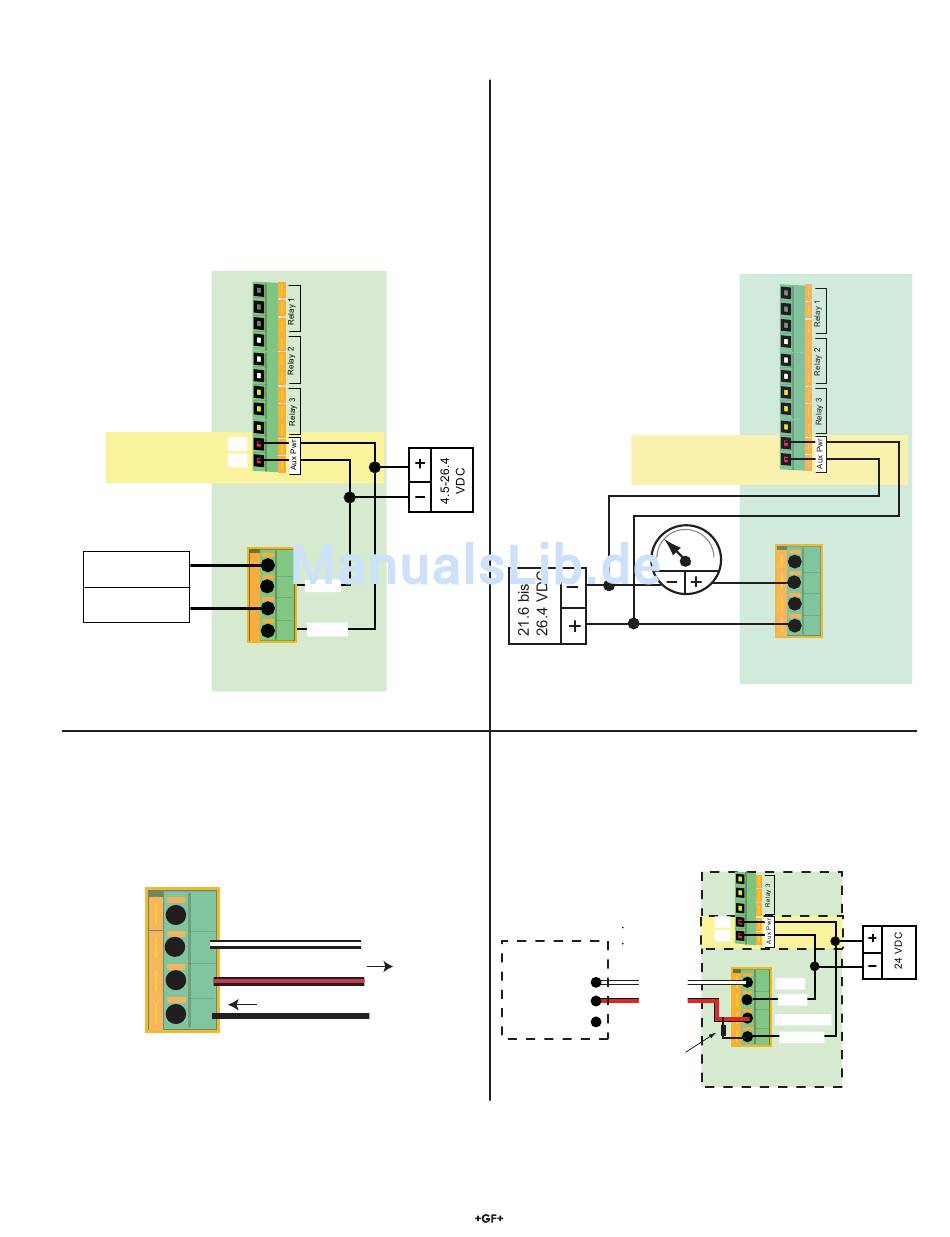

5.1 Grundlegende Verdrahtung
Frequenzausgang
• Die 3-2551-21 und 3-2551-41 Elektromagnetischen
DurchÀ usssensoren bieten einen Open-Kollektor-FREQUENZ-
Ausgang.
• Die maximale Frequenz beträgt 1000 Hz (bei 10 m/s).
• Wenn der Ausgang „Frequenz ÷ 10" gewählt ist, beträgt die
maximale Frequenz 100 Hz (bei 10 m/s).
• AUX PWR muss angeschlossen sein, um die
Hintergrundbeleuchtung der Anzeige und die Relaisspulen
beim Modell -41 zu betreiben.
NO1
NC1
C1
NO2
NC2
C2
NO3
NC3
C3
AUX-Versorgung für:
V+
Hintergrundbeleuchtung
V-
der Anzeige
Relaisspulen
Masse
Signal
Frequenzausgang
Ausgang „Frequenz ÷ 10"
(5 to 26.4 VDC)
2551 Elektromagnetischer
**********************
3
Digital- (S
L-) Ausgang
(4.5 to 6.5 VDC)
5.2 Verdrahtung: Ausgang „Mirror Relais 1"
Der 3-2551-21 und -41 Elektromagnetische DurchÀ usssensor
kann so kon¿ guriert werden, dass anstelle des durch die
Frequenz- oder Digitalausgangsauswahl bereitgestellten
Sensorsignals ein Open-Kollektor-Ausgang bereitgestellt wird.
Der Open-Kollektor-Ausgang kann über das Menü „Relais 1"
programmiert werden.
2551 Elektromagnetischer Durchflusssensor
Keine Verwendung
4
Masse
3
Open-Kollektor-Ausgang
2
1
2551 Elektromagnetischer DurchÀ usssensor
4
- VDC
3
2
+ VDC
1
Durchflusssensor
5-24 VDC
4- bis 20-mA-Ausgang
Die 3-2551-22 und 3-2551-42 Elektromagnetischen
DurchÀ usssensoren stellen einen passiven 4- bis 20-mA-
Schleifenausgang bereit.
• Externer Stromversorgung (24 VDC) ist erforderlich.
• Die standardmäßige Werkskalibrierung ist 4 - 20 mA = 0 - 5 m/s.
• Die Endwerteinstellung des 4- bis 20-mA-Ausgangs kann über
jeden Bereich von -10 m/s bis +10 m/s erfolgen.
• AUX PWR muss angeschlossen sein, um die
Hintergrundbeleuchtung der Anzeige und die Relaisspulen
beim Modell -41 zu betreiben.
AUX-Versorgung für:
Hintergrundbeleuchtung
der Anzeige
Relaisspulen
4
4- bis 20- mA-
Schleifenausgang
5.3 2551 und Geräte anderer Hersteller
Wenn der 2551 in einem System mit Geräten anderer Hersteller
verwendet wird, ist möglicherweise ein Pull-up-Widerstand zum
Betrieb des Open-Kollektor-Ausgangs erforderlich.
AUX-Versorgung für:
Hintergrundbeleuchtung
der Anzeige
Relaisspulen
Durchflussanzeige
von Dritthersteller
Masse
Sensormasse
(ABSCHIRMUNG)
Frequenzeingang
Sensoreingang
(ROT)
5-24-VDC-Ausgang
Pull-Up-Widerstand
10k Ω typ.
NO1
NC1
C1
NO2
NC2
C2
NO3
NC3
C3
V+
V-
4
20
- VDC
3
2
+ VDC
1
2551 Elektromagnetischer
Durchflusssensor
NO3
NC3
C3
V+
V-
4
Masse
Masse
3
Frequenzausgang
2
5-24 VDC
1
2551 Elektromagnetischer
Durchflusssensor
