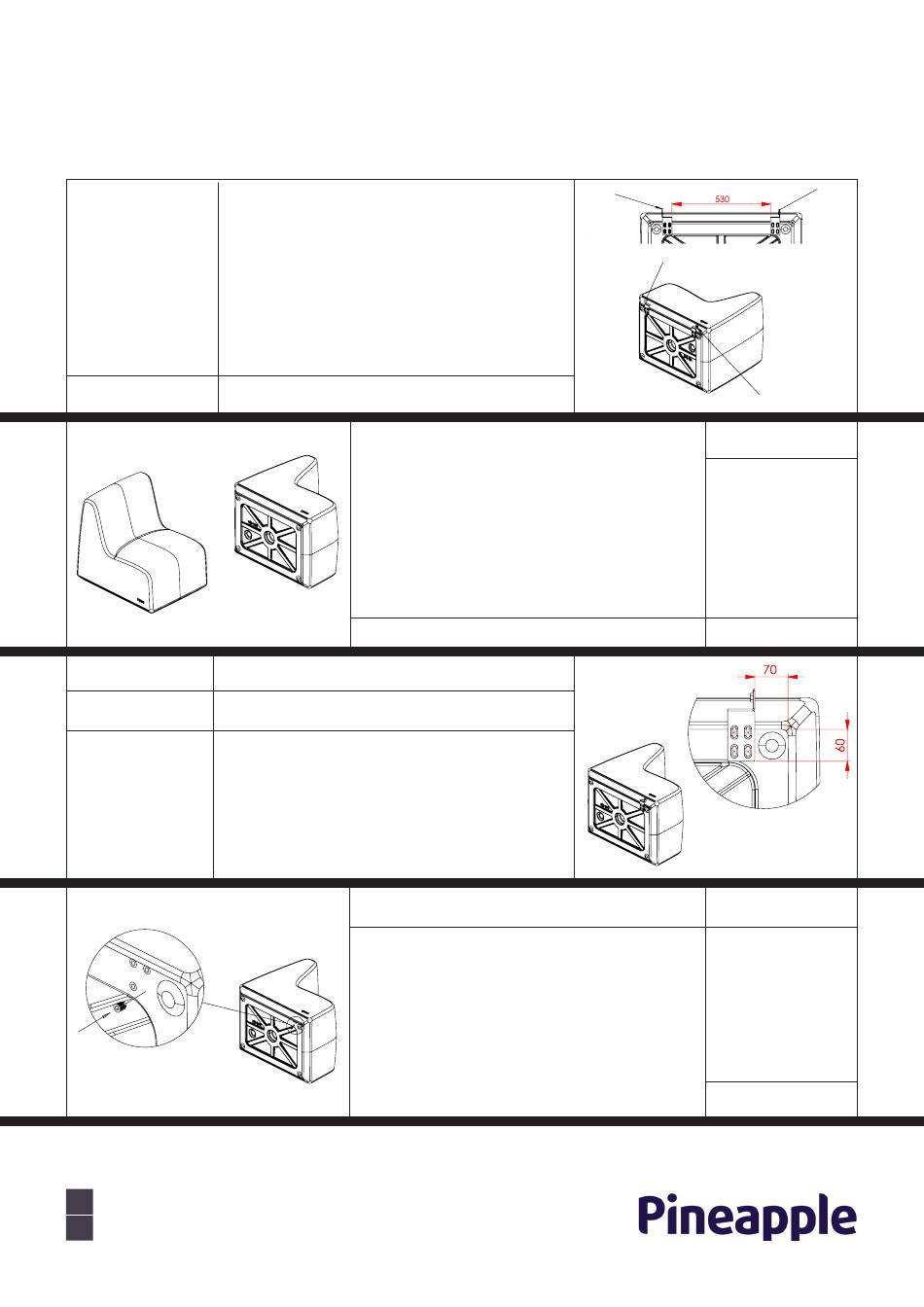

Pineapple RYNO MODULAR Montageanleitung Seite 3

MONTAGE DER VERBINDUNGSELEMENTE
05
07
+49 2739 8983910
T
kontakt@pineapplecontracts.com
E
Verwenden Sie das Verbindungselement B,
um die Befestigungspunkte zu messen und
zu markieren. Stellen Sie sicher, dass die
markierten Punkte zentral in jedem der vier
Löcher liegen.
Wiederholen Sie die Schritte 2 bis 4, um
Element B zu montieren.
Drehen Sie die rechte Seite des Ryno Sitzmoduls
um 90 Grad, sodass er auf einer flachen Seite
liegt.
Verwenden Sie das Verbindungselement B,
um die Befestigungspunkte zu messen und
zu markieren. Stellen Sie sicher, dass die
markierten Punkte zentral in jedem der vier
Löcher liegen.
Verwenden Sie eine Bohrmaschine,
um an den vier markierten Punkten
Führungsbohrungen zu bohren. Setzen Sie in
die vier Punkte eine M6-Gewindesechskant-
Einsatzbefestigung ein und stellen Sie sicher,
dass die Hülsen bündig mit der rotomoldeten
Oberfläche abschließen.
BRACKET A
BRACKET A
06
08
TEIL 1
BRACKET B
BRACKET B
