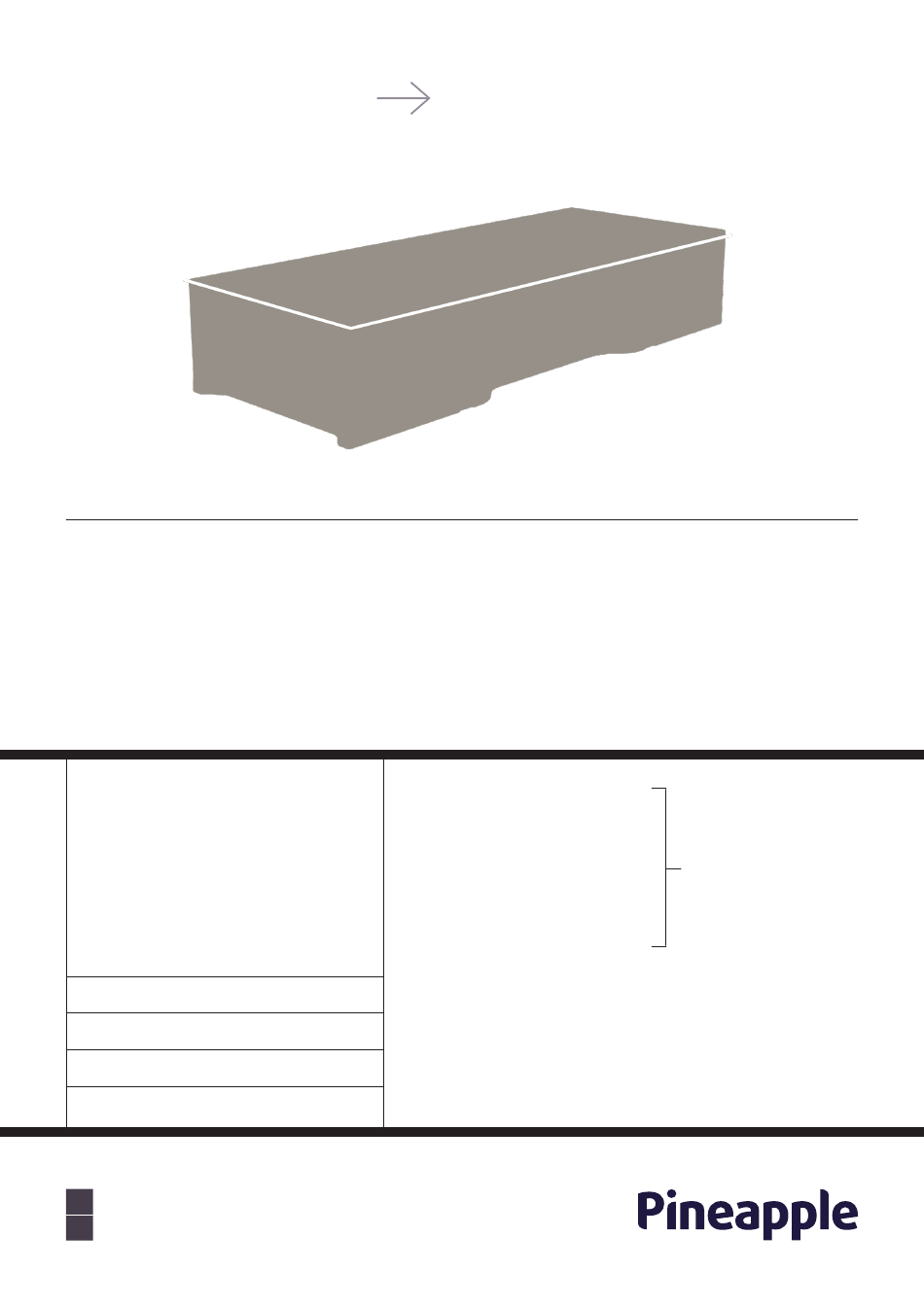

Pineapple RYNO Montageanleitung
Boxbett bodenmontage
RYNO® BOXBETT
Diese Anweisungen gelten nur für die Befestigung auf einem Betonboden ohne Hindernisse (z.B. Fußbodenheizung,
Kabel, Rohrleitungen usw.). Bei der Befestigung auf anderen Oberflächen oder bei Hindernissen wenden Sie sich
bitte an Ihren Pineapple-Vertreter, um weitere Informationen zu erhalten.
Wenn Sie das Bett gegen eine Wandverkleidung montieren, gibt es mehrere Möglichkeiten, eine sichere Montage
zu gewährleisten:
a Beschneiden Sie die Verkleidung in dem Bereich, in dem das Bett stehen soll
a Schneiden Sie den Sockel des Bettes so zu, dass er in die Verkleidung passt
a Schieben Sie das Bett so nah wie möglich an die Band und füllen Sie den Spalt mit Dichtungsmasse aus.
ERFORDERLICHES
ZUBEHÖR
+49 2739 8983910
T
kontakt@pineapplecontracts.com
E
BODENMONTAGE
4 x Befestigungsschablonen
a
4 x Bodenhalterungen
a
4 x Sicherungsbolzen
a
4 x 8 mm Füllleiste
a
4 x flache Metallplatten
a
8 x M10 Schrauben
a
A bdeckband / Kreppband
a
8 mm Holzbohrer
a
1 6 x Befestigungselemente für Beton
a
5 mm Inbussschlüssel
a
Nur bei Variante inkl.
Bodenbefestigungskit
Verwandte Anleitungen für Pineapple RYNO
Inhaltszusammenfassung für Pineapple RYNO
- Seite 1 Diese Anweisungen gelten nur für die Befestigung auf einem Betonboden ohne Hindernisse (z.B. Fußbodenheizung, Kabel, Rohrleitungen usw.). Bei der Befestigung auf anderen Oberflächen oder bei Hindernissen wenden Sie sich bitte an Ihren Pineapple-Vertreter, um weitere Informationen zu erhalten. Wenn Sie das Bett gegen eine Wandverkleidung montieren, gibt es mehrere Möglichkeiten, eine sichere Montage zu gewährleisten:...
- Seite 2 RYNO® BOXBETT BODENMONTAGE Vorderseite Muster Befestigungsschablone Gesamtabmessung: 38 H x 203,5 L x 81,5 B (cm) +49 2739 8983910 kontakt@pineapplecontracts.com...
- Seite 3 RYNO® BOXBETT BODENMONTAGE Beachten Sie die “Vorderseite” des Bettes, die durch die Aussparung an einer der Seiten gekennzeichnet ist. Vorderseite Gesamtabmessung: 38 H x 203,5 L x 81,5 B (cm) Befestigen Sie die 4 x flachen Platten mit den mitgelieferten M10 Schrauben an die Unterseite des Bettes.
- Seite 4 RYNO® BOXBETT BODENMONTAGE Markieren Sie mit Hilfe der Schablone den Boden an jeder Halterungsposition mit den 4 Befestigungspunkten. Achten Sie auf die Gleitrichtung des Bettes - wie mit Pfeilen markiert. (In diesem Bsp. gleitet das Bett von links nach rechts unter die Halterung.) * Bitte beachten Sie, dass Sie bis zur Kante der Papierschablone messen und nicht bis zur durchsichtigen laminierten Kante.
- Seite 5 RYNO® BOXBETT BODENMONTAGE Legen Sie das Bett auf seine Vorderseite und 40 mm nach links von seiner endgültigen Position. Senken Sie das Bett über die Halterungen und schieben Sie es 40 mm in Längsrichtung, so dass es einrastet. Bohren Sie durch die Seite des Bettes in Höhe der Verriegelungsbolzen (verwenden...
- Seite 6 RYNO® BOXBETT BODENMONTAGE Führen Sie den Inbussschlüßssel ein und suchen Sie den Kopf der Verriegelungsschrauben. Ziehen Sie sie an, bis sich die Schraube nicht mehr dreht. Das Bett sollte nun verriegelt sein. Den Einfüllstutzen einschlagen, um den Zugang zu den Sicherungsschrauben zu blockieren.
-
Seite 7: Haftungsausschluss
Wenn Sie die Anweisungen nicht lesen und befolgen, kann dies zu einer unzureichenden Montage des Produkts und zum Erlöschen der Garantie führen. Pineapple haftet nicht für Folgen, die dem Installateur oder dem Endverbraucher durch eine unsachgemäße Montage der Produkte entstehen.
