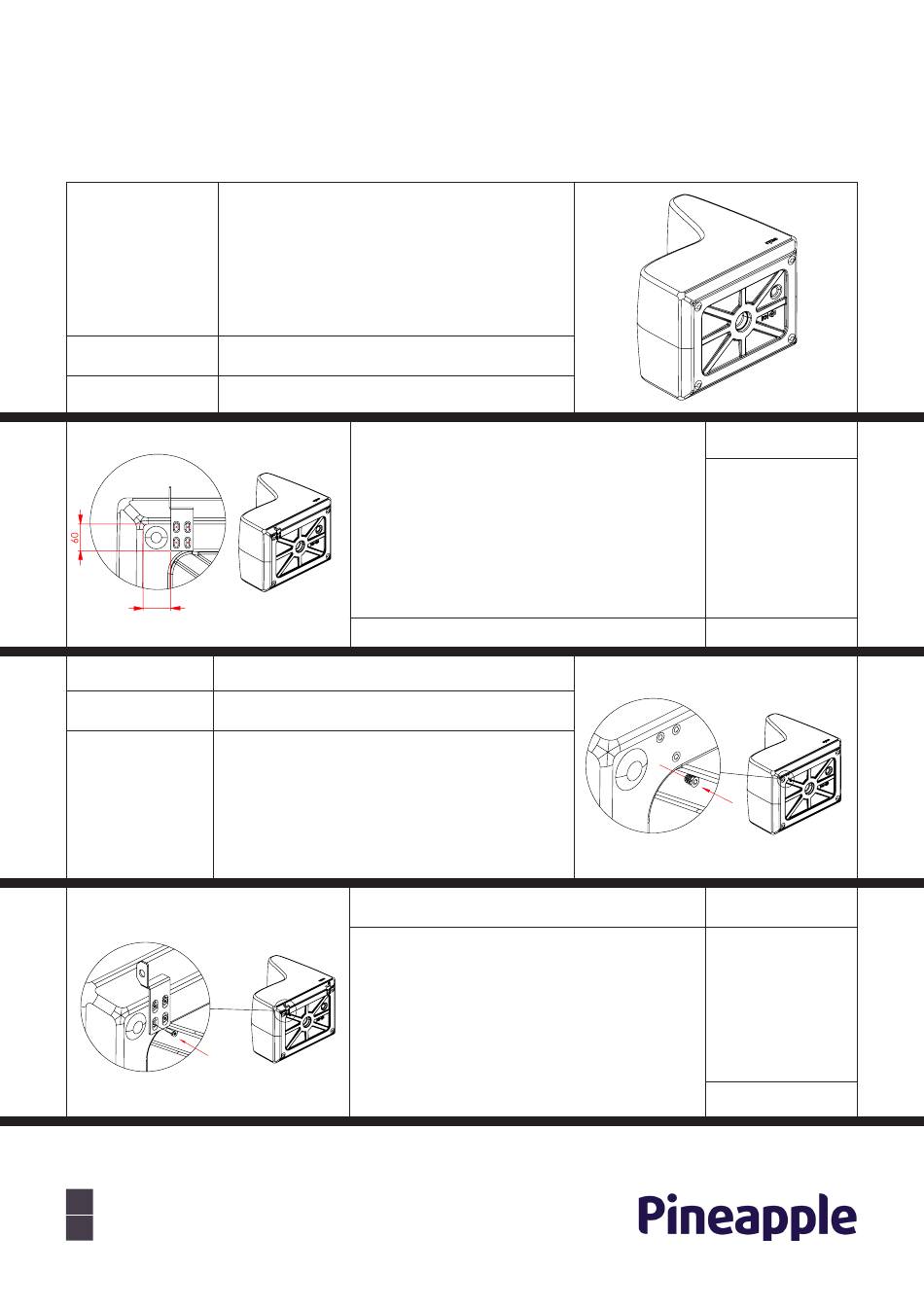

Pineapple RYNO MODULAR Montageanleitung Seite 2

MONTAGE DER VERBINDUNGSELEMENTE
01
70
Verwenden Sie eine Bohrmaschine, um an den
03
vier markierten Punkten Führungsbohrungen zu
bohren. Setzen Sie in die vier Punkte eine M6-
Gewindesechskant-Einsatzbefestigung ein und
stellen Sie sicher, dass die Hülsen bündig mit der
rotomoldeten Oberfläche abschließen.
+49 2739 8983910
T
kontakt@pineapplecontracts.com
E
Drehen Sie die linke Seite des Ryno
Sitzmoduls um 90 Grad, sodass er auf einer
flachen Seite liegt.
Verwenden Sie das Verbindungselement A,
um die Befestigungspunkte zu messen und
zu markieren. Achten Sie darauf, dass die
markierten Punkte zentral in jedem der vier
Löcher positioniert sind.
Befestigen Sie das Verbindungselement
A mit M6-Sicherheitsbolzen an der
Unterseite des Produkts. Achten Sie
darauf, dass der Senkkopf in jedem der
Halterungssteckplätze zentriert sitzt.
TEIL 1
02
04
