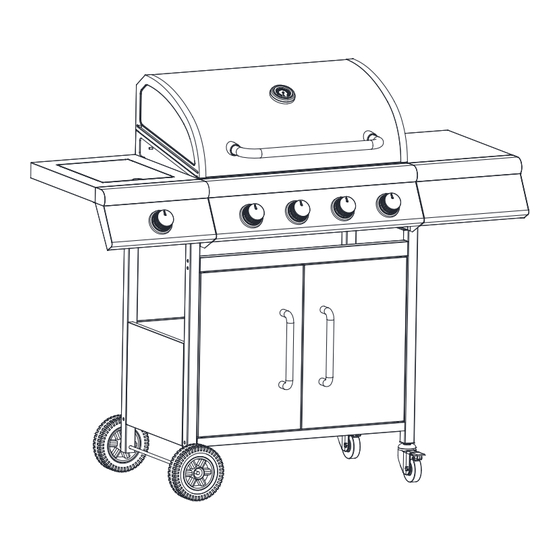

Outsunny H16014ES Bedienungsanleitung
Quicklinks
IN240900569V01_DE
846-184V90BK
DE
GASGRILL
Wenn ein Teil ausgetauscht werden muss, wenden Sie sich bitte an unseren
Kundendienst oder Ihren Händler.
Die Verwendung von nicht zugelassenen Ersatzteilen kann ein Sicherheitsrisiko bei
der Verwendung des Grills sowie ein Risiko für die Umwelt darstellen.
WICHTIG - BITTE HEBEN SIE DIESE ANLEITUNG FÜR
EINE SPÄTERE BEZUGNAHME AUF: SORGFÄLTIG DURCHLESEN
MONTAGEANLEITUNG
Verwandte Anleitungen für Outsunny H16014ES
Inhaltszusammenfassung für Outsunny H16014ES
- Seite 1 IN240900569V01_DE 846-184V90BK GASGRILL Wenn ein Teil ausgetauscht werden muss, wenden Sie sich bitte an unseren Kundendienst oder Ihren Händler. Die Verwendung von nicht zugelassenen Ersatzteilen kann ein Sicherheitsrisiko bei der Verwendung des Grills sowie ein Risiko für die Umwelt darstellen. WICHTIG - BITTE HEBEN SIE DIESE ANLEITUNG FÜR EINE SPÄTERE BEZUGNAHME AUF: SORGFÄLTIG DURCHLESEN MONTAGEANLEITUNG...
- Seite 2 Technical specification Gasgrill Produktname H16014ES 846-184V90BK Sku-code Ziel 15,2kW 3+(28-30/37) 3B/P(30) 3B/P(50) Butane/Propane/LPG Gas Mixtures 1104 g/h 1087 g/h 1104 g/h 1104 g/h 0.74mm BE,CH,CY,CZ,ES,FR,GB,GR,IE,IT,LT,LU,LV,PT,SK,SI BE,CY,DK,EE,FI,FR,HU,IT,LT,NL,NO,SE,SI,SK,RO,HR TR,BG,IS,LU,MT 0063-24 Nur im freien verwenden. ACHTUNG: Zugängliche teile können heiß sein. Kinder fernhalten.
- Seite 3 WICHTIG ß...
- Seite 4 PART...
- Seite 5 Wärmegitter Grillgitter Flammenbändiger Haube Seitenbrennergestell Grillkörper Seitenbrenner Seitenbrennerablag e Linkes vorderes Blatt Linke Abdeckung Drehknopf Knopfbasis Seitentisch Rechtes Vorderblatt Rechte Abdeckung Türhalterung Rückseite Unterabdeckung Seitenabdeckung Linke Klappe Rechte Klappe Klappengriff Radachse Lenkrolle sperren Zündstift Zünddraht Regler-Kit Rechtes Rechtes Linkes Hinterstandbein Vorderstandbein Vorderstandbein Linkes Hinterstandbein...
- Seite 6 M6x10 M6x10 M6x10 M6x45...
- Seite 7 M6X45...
- Seite 8 M4X8 M4X8 M4X8...
- Seite 9 M4x8 M4x8 M6x10 M6x45 M4x8...
- Seite 10 M6x10 M6x45 M4x8 M6x10...
- Seite 11 M4x8 M6x10 M6x10...
- Seite 14 Anleitung zum Zusammenbau des Regulators (Regulator im Lieferumfang enthalten). Der Grill arbeitet mit einem 50mbar-Regulator für LPG. Der Lungenautomat muss nach BSEN 16129 : 2013 zertifiziert sein. Der Schlauchdurchmesser beträgt 6.3 mm. Ziehen Sie die Schraube mit einem Schraubenschlüssel an (Schraubenschlüssel ist nicht im Lieferumfang enthalten).
- Seite 15 ANSCHLIESSEN DES GASZYLINDER AN DEN GRILL Das Gerät darf nur mit Butan, Propan oder einem Niederdruck-Flüssiggasgemisch und mit einem geeigneten Niederdruckregler und einem flexiblen Schlauch betrieben werden.Der Schlauch muss mit Schlauchschellen fest mit dem Regler und dem Gerät verbunden sein. Der Grill arbeitet mit einem 28-30 mbar Regler für Butan, 37 mbar für Propan und 30 mbar und 50 mbar für ein LPG-Gasgemisch.
- Seite 16 Dieser Grill ist nur für den Gebrauch im Freien vorgesehen und von brennbaren Stoffen fernzuhalten. Vergewissern Sie sich, dass keine Gegenstände über dem Gerät es behindern können und dass beide Seiten und die Vorderseite des Geräts frei sind Das Gerät muss mindestens 1 Meter von Gegenständen entfernt sein, die den Betrieb beeinträchtigen könnten.
- Seite 17 Wenn eine undichte Stelle festgestellt wird, die nicht repariert werden kann, wenden Sie sich bitte direkt an Ihren Händler. Entzündungsanweisung für Hauptbrenner 1. Öffnen Sie zuerst den Deckel. 2. Drehen Sie dann die Bedienknöpfe im Uhrzeigersinn in die Position Aus. 3.
-
Seite 18: Reinigung/Wartung
REINIGUNG & WARTUNG Allgemeine Warnung Warten Sie vor dem Reinigen, bis der Gasgrill ausreichend abgekühlt ist. Entfernen Sie vor der Reinigung die Gasflasche. Verwenden Sie keine brennbaren Reinigungsmittel. Verwenden Sie zum Reinigen keine Drahtbürste oder andere Scheuermittel. Verwenden Sie keine Backofenreiniger. Ofenreiniger können die lackierte Oberfläche beschädigen. - Seite 19 FEHLERBEHEBUNG Problem Mögliche Ursache Lösungsvorschlag Brenner will nicht LP Gasflasche ist leer Mit voller LP Gasflasche ersetzen zünden Defekter Regler Regler prüfen lassen oder ersetzen Blockierung im Brenner Brenner reinigen Blockierung in den Gasdüsen oder im Gasdüsen und Gasschlauch Gasschlauch Elektrodenkabel locker oder getrennt reinigen von Elektrode oder Zündeinheit...
- Seite 20 IN240900569V01_EN 846-184V90BK INSTRUCTION MANUAL...
- Seite 21 Product Name Gas Barbecue Model No. H16014ES 846-184V90BK SKU Code Heat Rate 15,2 kW Destination Gas Category 3+(28-30/37) 3B/P(30) 3B/P(50) Type of gas Butane Propane Butane/Propane/LPG Gas Mixtures 37 mbar 50 mbar Gas Pressure 28-30 mbar 30 mbar 1087 g/h...
- Seite 22 Read the following instructions carefully and ensure that your barbecue is correctly installed, assembled and maintained. Failure to follow these instructions could cause serious injury and/or damage to property. Use outdoor only. WARNING : accessibile parts may be very hot . Keep young children away . Read the instructions before using the appliance.
- Seite 23 PART...
- Seite 24 Warm Rack Cooking Grid Flame Tamer Hood Side Burner Rack Firebox Side Burner Side Burner Table Left front Panel Knob Knob Base Panel of Side Burner Table Side Table Right front Panel Door Bracket Panel of Side Table Rear Panel Bottom Panel Side Panel Left Door...
- Seite 25 M6x10 M6x10 M6x10 M6x45...
- Seite 26 M6X45...
- Seite 27 M4X8 M4X8 M4X8...
- Seite 28 M4x8 M4x8 M6x10 M6x45 M4x8...
- Seite 29 M6x10 M6x45 M4x8 M6x10...
- Seite 30 M4x8 M6x10 M6x10...
- Seite 33 Regulator assemble instruction. The grill operate with 50mbar regulator for butane/propane/LPG The regulator with comply with BSEN 16129 : 2013. The hose diameter is 6.3 mm. Tighten the connector with wrench (Wrench is not including). Warning !!! Identify any leaks after assemble & before use ! ( Refer to Leak Test Instruction, Page 15 ) Below connection are the parts which must test the leakage...
- Seite 36 Trouble Shooting Problem Possible cause Solution Burners will not light LP gas cylinder is empty. Replace with full cylinder using the ignition Faulty regulator. Have regulator checked or system replace Obstructions in the burner Clean burner Obstructions in gas jet and hose Clean jets and gas hose Electrode wire loose or disconnected Reconnect wire...
- Seite 37 IMPORTER ADDRESS: Importador/REP: MH STAR UK LTD Spanish Aosom, S.L. Unit 27, Perivale Park, C/ Roc Gros, nº 15. 08550, Els Hostalets de Balenyà, Horsenden lane South Spain. Perivale, UB6 7RH B66295775 MADE IN CHINA HECHO EN CHINA Importé par/REP : MH France 2, rue Maurice Hartmann 92130 Issy-les-Moulineaux...
