IN230300112V02_DE
846-064V90

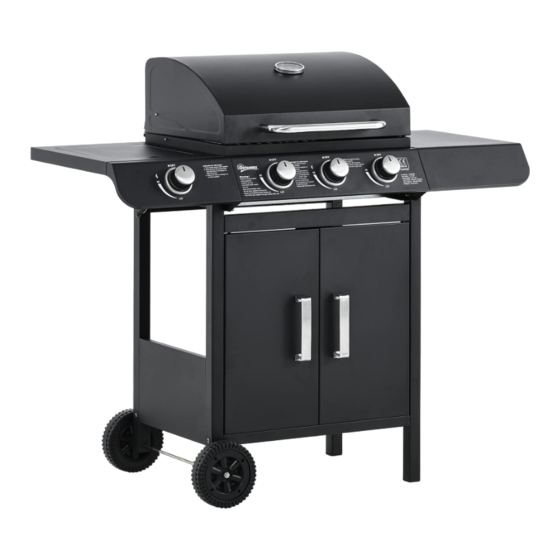

GASGRILL
Montagevideo Bitte scannen Sie den QR-Code
Wenn ein Teil ausgetauscht werden muss, wenden Sie sich bitte an unseren
Kundendienst oder Ihren Händler.
Die Verwendung von nicht zugelassenen Ersatzteilen kann ein Sicherheitsrisiko bei
der Verwendung des Grills sowie ein Risiko für die Umwelt darstellen.
WICHTIG - BITTE HEBEN SIE DIESE ANLEITUNG FÜR
EINE SPÄTERE BEZUGNAHME AUF: SORGFÄLTIG DURCHLESEN
MONTAGEANLEITUNG
Werbung
Verwandte Anleitungen für Outsunny 846-064V90
Inhaltszusammenfassung für Outsunny 846-064V90
- Seite 1 IN230300112V02_DE 846-064V90 GASGRILL Montagevideo Bitte scannen Sie den QR-Code Wenn ein Teil ausgetauscht werden muss, wenden Sie sich bitte an unseren Kundendienst oder Ihren Händler. Die Verwendung von nicht zugelassenen Ersatzteilen kann ein Sicherheitsrisiko bei der Verwendung des Grills sowie ein Risiko für die Umwelt darstellen.
- Seite 2 Technical specification ARTIKELNR. 846-064V90 ( H19043S ) TOTALE HITZEABGABE 11.6kW (ALLE GAS KATEGORIEN) GASKATEGORIE 3+(28-30/37) 3B/P(30) 3B/P(50) ARTEN VON GAS: Butan Propan Butan/Propa/LPG Gas Mitures GASDRUCK 28-30mbar 37mbar 30mbar 50mbar VERBRAUCH 841 g/h 829 g/h 841 g/h 841 g/h INJEKTORGRÖSSE...
- Seite 3 WICHTIG ß...
- Seite 4 PART Regulator im Lieferumfang enthalten Linkes Vorderstandbein Haube Linke Abdeckung Rechtes Vorderstandbein Wärmegitter Seitenabdeckung Seitentisch Rechtes Hinterstandbein Radachse Rechte Abdeckung Grillgitter Schraube Flammenbändiger Linke Klappe Knopfbasis Schraube (M6x45) Grillkör Rechte Klappe Drehknopf Schraube (M4x8) Seitenbrenner g estell Unterabdeckung Seitenbrennerventil M8 Mutter Rückenstütze Klappengriff Seitenbrenner...
- Seite 5 M6x10 M6x10 M6x10 M6x45...
- Seite 6 M6X45 Vor dem Zusammenbau muss Teil 14 die Plastikschutzkappe am Stecker abnehmen Schrauben Sie P1 mit P2 von Hand, wie auf der rechten Seite dargestellt. Ziehen Sie die Schraube mit einem Schraubenschlüssel an (Schraubenschlüssel ist nicht im Lieferumfang enthalten)
- Seite 7 M4X8 M4X8 M6X10 M4X8...
- Seite 8 10+11 M6x10 M4x8 M6x10 M6x10 08 08...
- Seite 9 M4x8 Richtige Position des Seitenbrennerrohrs...
- Seite 10 M4x8 3-5mm Nach dem Zusammenbau des Seitenbrenners Stellen Sie den Stiftpunkt am das Zündkabel in den Zündstift einführen. Brennerloch ein. M4X8 M4X8...
- Seite 13 Anleitung zum Zusammenbau des Regulators (Regulator im Lieferumfang enthalten). Der Grill arbeitet mit einem 50mbar-Regulator für LPG. Der Lungenautomat muss nach BSEN 16129 : 2013 zertifiziert sein. Der Schlauchdurchmesser beträgt 6.3 mm. Ziehen Sie die Schraube mit einem Schraubenschlüssel an (Schraubenschlüssel ist nicht im Lieferumfang enthalten).
- Seite 14 ANSCHLIESSEN DES GASZYLINDER AN DEN GRILL Das Gerät darf nur mit Butan, Propan oder einem Niederdruck-Flüssiggasgemisch und mit einem geeigneten Niederdruckregler und einem flexiblen Schlauch betrieben werden.Der Schlauch muss mit Schlauchschellen fest mit dem Regler und dem Gerät verbunden sein. Der Grill arbeitet mit einem 28-30 mbar Regler für Butan, 37 mbar für Propan und 30 mbar und 50 mbar für ein LPG-Gasgemisch.
- Seite 15 Dieser Grill ist nur für den Gebrauch im Freien vorgesehen und von brennbaren Stoffen fernzuhalten. Vergewissern Sie sich, dass keine Gegenstände über dem Gerät es behindern können und dass beide Seiten und die Vorderseite des Geräts frei sind Das Gerät muss mindestens 1 Meter von Gegenständen entfernt sein, die den Betrieb beeinträchtigen könnten.
- Seite 16 Wenn eine undichte Stelle festgestellt wird, die nicht repariert werden kann, wenden Sie sich bitte direkt an Ihren Händler. Entzündungsanweisung für Hauptbrenner 1. Öffnen Sie zuerst den Deckel. 2. Drehen Sie dann die Bedienknöpfe im Uhrzeigersinn in die Position Aus. 3.
- Seite 17 REINIGUNG & WARTUNG Allgemeine Warnung Warten Sie vor dem Reinigen, bis der Gasgrill ausreichend abgekühlt ist. Entfernen Sie vor der Reinigung die Gasflasche. Verwenden Sie keine brennbaren Reinigungsmittel. Verwenden Sie zum Reinigen keine Drahtbürste oder andere Scheuermittel. Verwenden Sie keine Backofenreiniger. Ofenreiniger können die lackierte Oberfläche beschädigen.
- Seite 18 FEHLERBEHEBUNG Problem Mögliche Ursache Lösungsvorschlag Brenner will nicht LP Gasflasche ist leer Mit voller LP Gasflasche ersetzen zünden Defekter Regler Regler prüfen lassen oder ersetzen Blockierung im Brenner Brenner reinigen Blockierung in den Gasdüsen oder im Gasdüsen und Gasschlauch Gasschlauch Elektrodenkabel locker oder getrennt reinigen von Elektrode oder Zündeinheit...
