5. VERWENDUNG DER KNÖPFE BEIM 3.2"
Am Rand des 3.2" Displays befinden sich zusätzlich drei Knöpfe.
Diese können über die GPIO angesteuert und verwendet werden. Beim Drü-
cken eines Knopfes wird das anliegende Signal auf Masse (Active_LOW) gezo-
gen.
Bei den Displays V1 und V2 sieht die Pinbelegung wie folgt aus:
Bei dem V3 Display ist die Hintergrundbeleuchtung separat ansteuerbar mit-
tels eines GPIO-Pins.
Daher sieht die Pinbelegung beim V3 wie folgt aus:
Hintergrundbe-

6. KALIBRIERUNG DES TOUCHSCREENS

Sollte eine Kalibrierung des Touchscreens notwendig sein, kann diese mit
den folgenden Schritten durchgeführt werden. Zuerst muss hierfür das
Kalibrierungstool heruntergeladen werden. Öffnen Sie dazu ein Terminal-
fenster und geben Sie den folgenden Befehl ein:
sudo apt install xinput-calibrator

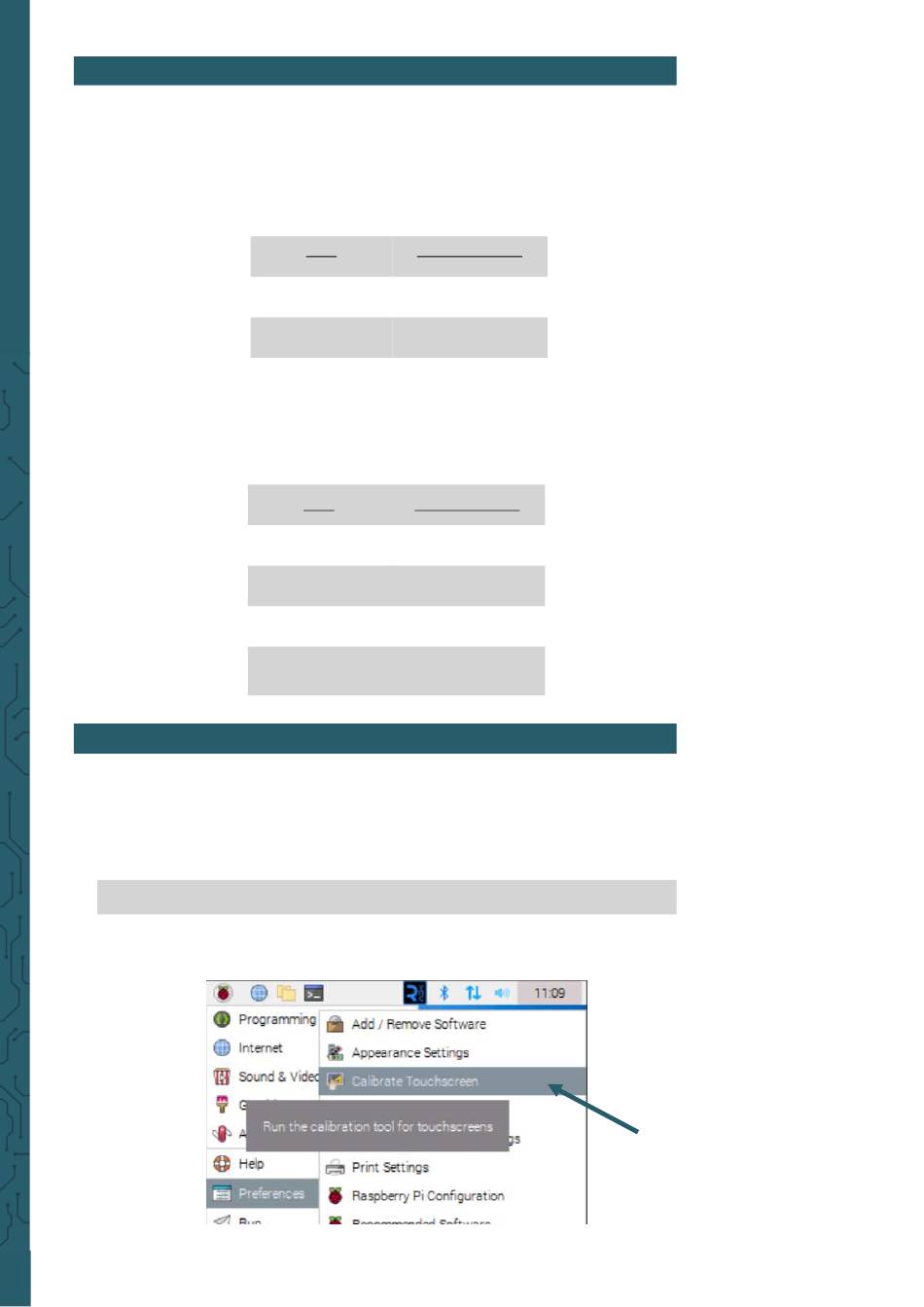

Nun können Sie die Kalibrierung unter Einstellungen → Calibrate Touch-
screen starten.
TFT Raspberry Pi
Key 1 GPIO 12
Key 2 GPIO 16
Key 3 GPIO 18
TFT Raspberry Pi
Key 1 GPIO 23
Key 2 GPIO 24
Key 3 GPIO 25
GPIO 18
leuchtung
