3,2" Touch-Display-V2 / 3,5" Touch-Display
Bedienungsanleitung [Version 04.2017]
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist:

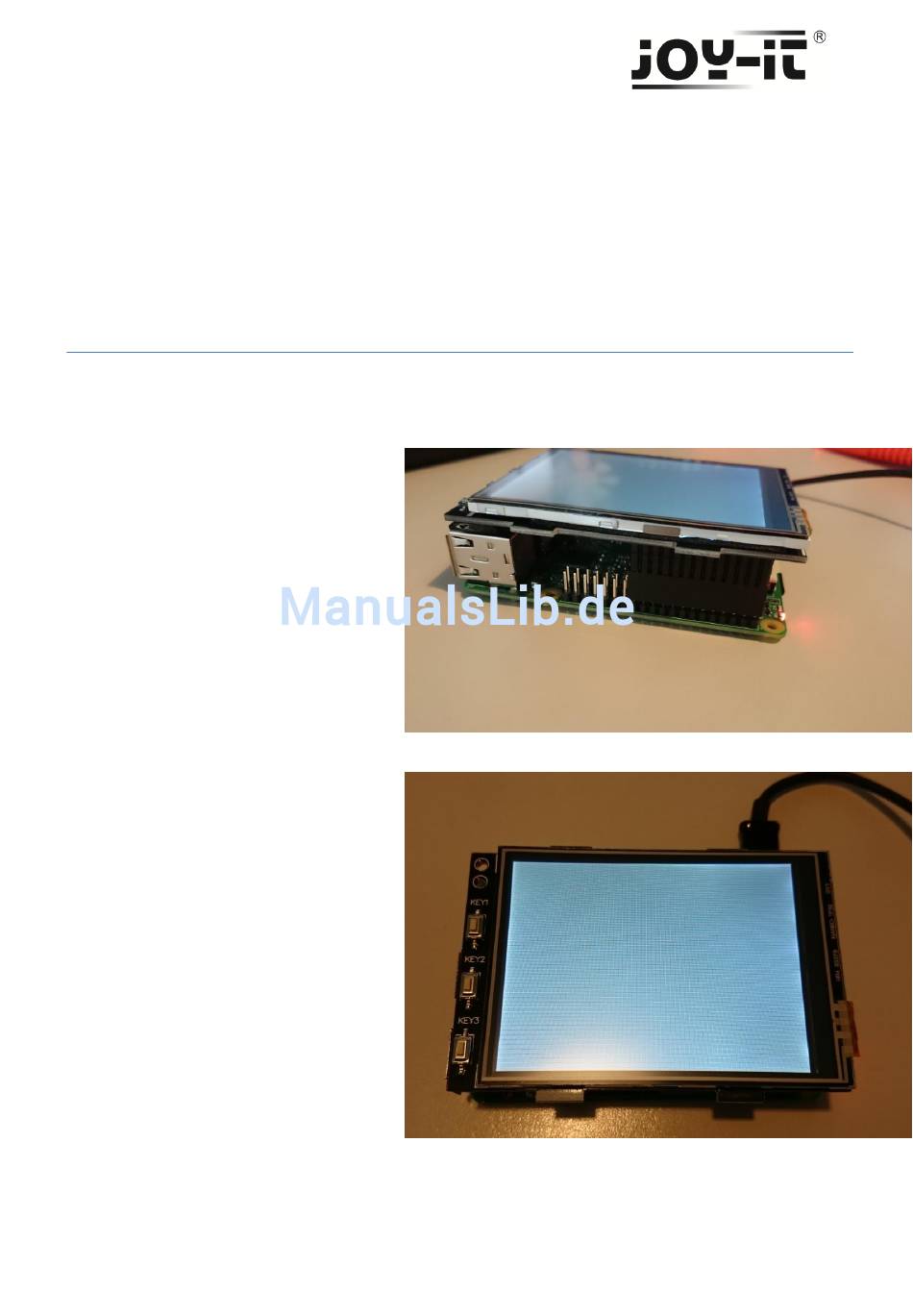

Schritt 1 - Anschließen des
Display's
Stecken Sie das 3.2"/3.5" TFT-Displays so
auf den Raspberry Pi auf, so dass dieses
auf den ersten 26 Pins der
GPIO-Steckleiste aufgesteckt wird.
Hier Nach sollte die
Hintergrundbeleuchtung des Displays
bereits aufleuchten.
®
Copyright © JOY-IT
Werbung
Verwandte Anleitungen für Joy-it V2
Inhaltszusammenfassung für Joy-it V2
- Seite 1 3,2“ Touch-Display-V2 / 3,5“ Touch-Display Bedienungsanleitung [Version 04.2017] Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist: Schritt 1 - Anschließen des Display‘s Stecken Sie das 3.2“/3.5“ TFT-Displays so...
-
Seite 2: Schritt 2- Installation Der Software
Sie können die Datei direkt auf dem Raspberry mit dem folgenden Befehl bearbeiten: sudo nano /boot/config.txt Config.txt direkt auf dem Raspberry bearbeiten Mit der Tastenkombination Strg+X und einem darauffolgenden „Y“ und „Enter“ zur Bestätigung, werden die Änderungen gespeichert. ® Copyright © JOY-IT... - Seite 3 Nun werden die benötigten „Treiber“ runtergeladen und installiert. Hierbei muss der Raspberrr Pi mit dem Internet verbunden sein. Geben Sie jeden der folgenden drei Befehle in die Konsole ein und bestätigen Sie diese jeweils mit „Enter“. ® Copyright © JOY-IT...
- Seite 4 /boot/overlays/waveshare35a.dtbo Als letzten Schritt konfigurieren wir noch das automatische Starten in die grafische Oberfläche. Hierzu starten wir zuerst die Raspberry Pi Konfiguration-Software mit: sudo raspi-config Raspberry Pi Neustart Dann auf „B4 Desktop Autologin“ ® Copyright © JOY-IT...
- Seite 5 Und zuletzt auf „Finish“ Und bestätigen auf „Yes“, dass der Raspberry Pi neugestartet werden kann. ® Copyright © JOY-IT...
- Seite 6 Nach dem Neustart sollte der Raspberry Pi mit der Bildschirmausgabe auf dem 3.2“ TFT-Display starten. ® Copyright © JOY-IT...
-
Seite 7: Touchscreen-Kalibrierung
"160 3723 3896 181" Dabei enspricht “MinX” den ersten Wert, “MaxX” den zweiten Wert, “MinY” den dritten Wert und “MaxY” den vierten Wert. Nach dem Abspeichern der Datei und einem Neustart, werden die neuen Kalibrierungsdaten übernommen. ® Copyright © JOY-IT... - Seite 8 Als letzten Schritt muss in die “/boot/config.txt” folgender Textblock hinzugefügt werden – in diesem lässt sich die Auflösung, die von HDMI und Display ausgegeben wird, einstellen indem der jeweilige Dreier-Block aus “hmdi_group”,”hdmi_mode” und “hdmi_cvt” auskommentiert wird: (Im folgenden Beispiel ist somit die Auflösung 800x600 voreingestellt) ® Copyright © JOY-IT...
- Seite 9 #hdmi_cvt=720 540 60 1 0 0 0 ## Einstellungen für 800x600 ## hdmi_group=2 hdmi_mode=87 hdmi_cvt=800 600 60 1 0 0 0 ## Einstellungen für 1024x768 ## #hdmi_group=2 #hdmi_mode=87 #hdmi_cvt=1024 768 60 1 0 0 0 ################################ ® Copyright © JOY-IT...
- Seite 10 #hdmi_cvt=1280 720 60 3 0 0 0 ## Einstellungen für 1600x900 ## #hdmi_group=2 #hdmi_mode=87 #hdmi_cvt=1600 900 60 3 0 0 0 ## Einstellungen für 1920x1080 ## #hdmi_group=2 #hdmi_mode=87 #hdmi_cvt=1920 1080 60 3 0 0 0 ############################### ® Copyright © JOY-IT...
