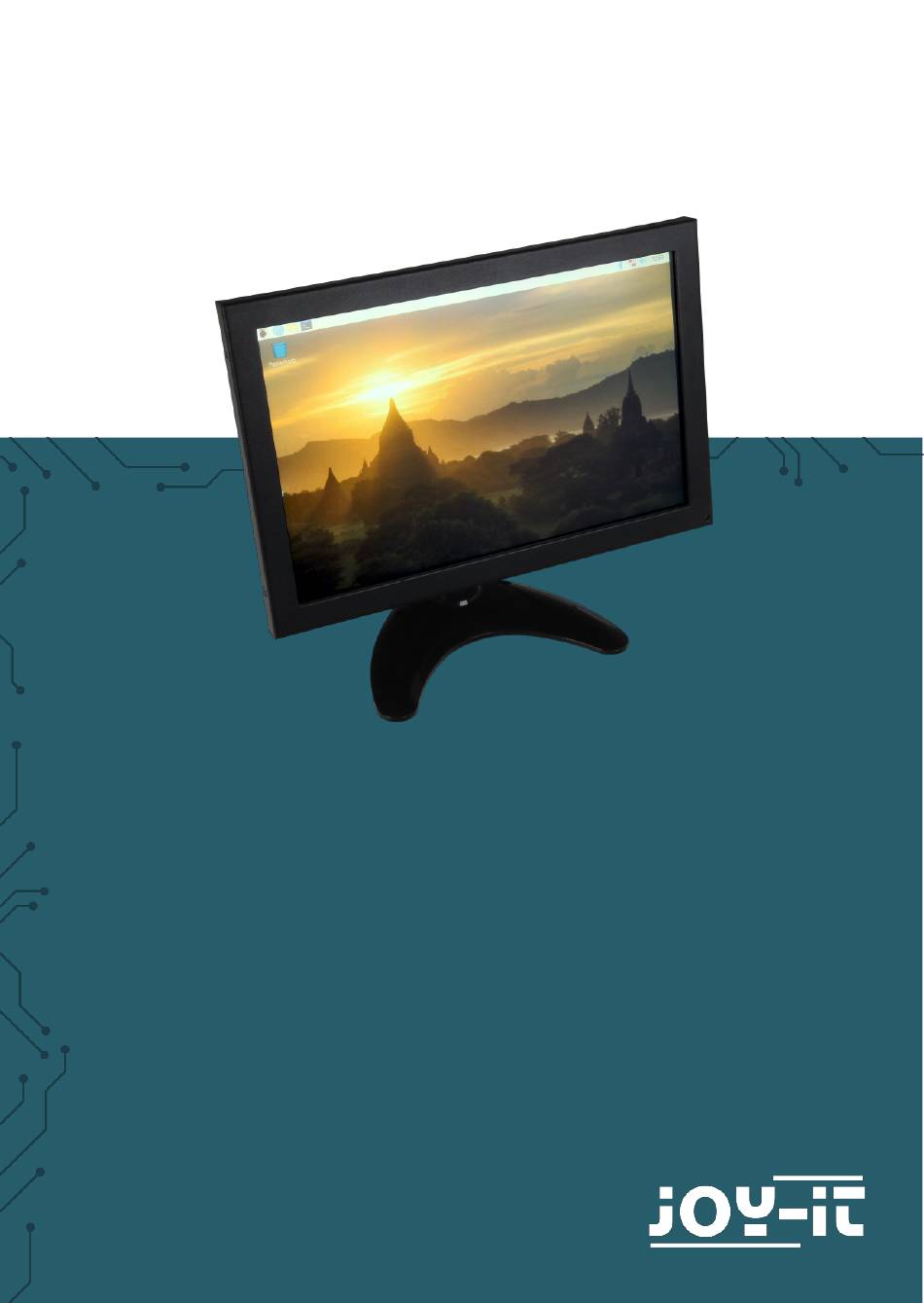

- Seite 1 RB-LCD10-2 10,1"-Touchscreen Display Anleitung Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.net...
- Seite 2 Diese Anleitung wurde unter Raspberry Pi OS Bookworm für Raspberry geschrieben. wurde keine Überprüfung neueren Betriebssystemen oder Hardware durchgeführt. 1. ALLGEMEINE INFORMATIONEN Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist.
- Seite 3 2. INBETRIEBNAHME DES DISPLAYS 2.1 Montage des Displays Entnehmen Sie zuerst das Display, den Standfuß und den Sockelhals des Displays. Führen Sie das metallische Rechteck des Sockelhalses in die passende Führung am Displaygehäuse (nahe der USB-Aufschrift). Fixieren Sie den Sockelhals, indem Sie die runde Fixierungsscheibe, die sich direkt vor dem metallischen Rechteck befindet, festschrauben.
- Seite 4 2.2 Montage eines Raspberry Pis Falls Sie das Display mit einem Raspberry Pi betreiben möchten, so können Sie die dafür vorgesehene Montageplattform verwenden. Entnehmen dafür mitgelieferte Montageplattform und befestigen Sie darauf Ihren Raspberry Pi. Nachdem Sie Ihren Raspberry Pi befestigt haben, legen Sie die Montageplattform auf die Rückseite des Displays und montieren Sie dieses (Schraublöcher 9 -Vesa).
- Seite 5 Anschluss an ein Gerät Verbinden Display zunächst beiliegenden Netzteil. Verbinden Sie als nächstes das HDMI-Kabel mit dem Display und mit dem zu verwendenden Gerät. Um auch die Touch-Funktionalitäten nutzen zu können, muss zusätzlich noch das beiliegende USB-Kabel mit dem Display und dem zu verwendenden Gerät verbunden werden.
- Seite 6 3. VERWENDUNG DES DISPLAYS 3.1 Manuelle Installation & Kalibrierung Für die Verwendung mit einem Raspberry Pi müssen zuerst ein paar Einstellungen in der raspi-config bearbeitet werden. Geben Sie dazu folgenden Befehl ein: sudo raspi-config In der raspi-config müssen Sie nun unter 6 Advanced Options, A6 Wayland auswählen und dort von Wayfire zu X11 wechseln.
- Seite 7 Der nächste Schritt ist nun alle angeschlossenen Geräte auf deren Namen zu prüfen, da im weiteren Verlauf diese Namen benötigt werden. Dazu benutzen wir den folgenden Befehl: xinput list Wenn Sie den Befehl ausgeführt haben, sollten Sie eine Liste verschiedenen Geräten dementsprechend auch Namen angezeigt bekommen.
- Seite 8 Folgen Sie nun den Anweisungen auf dem Display und drücken Sie die auf dem Display erscheinenden roten Punkte. Für erhöhte Präzision empfehlen wir, einen Eingabestift (Stylus) zu verwenden. Anschließend sollte sich folgendes Fenster öffnen:...
- Seite 9 Notieren oder kopieren Sie die im Bild markierten Zeilen zwischen "Section…" und "EndSection" (Es könnte sein, dass bei Ihnen mehr steht als Sie in dem obigen Bild sehen können. Kopieren Sie einfach alles.) Öffnen Sie nun ein Terminal-Fenster und geben Sie folgenden Befehl ein: Ersetzen Sie nun die im Bild markierten Zeilen mit den sudo nano /etc/X11/xorg.conf.d/99-...
- Seite 10 Starten Sie anschließend Ihren Raspberry Pi mit dem folgenden Befehl neu, um die Änderungen zu übernehmen. sudo reboot Wenn Ihr Raspberry Pi wieder hochgefahren ist, muss noch eine letzte Änderung vorgenommen werden. Damit Sie die Touch-Funktion auch benutzen können, wenn Sie Ihr Display drehen wollen, müssen Sie in der 40-libinput.conf-Datei noch etwas dafür einfügen.
- Seite 11 Suchen Sie den Absatz InputClass für Touchscreen und geben Sie die folgende Zeile unter die Zeile MatchIsTouchscreen "on" ein. Option "TransformationMatrix" "1 0 0 0 1 0 0 0 1" Je nachdem, wie Sie das Display drehen, sind andere Optionen nötig, halten Sie sich dafür an folgende Vorgaben: 90°...
- Seite 12 einigen Systemen kann vorkommen, dass die neuesten Treiber nicht vollständig funktionsfähig sind. In diesem Fall können mit einem älteren Treiber bessere Ergebnisse erzielt werden. Einen älteren Treiber können Sie hier herunterladen. 3.3 Verwendung mit einem Windows-PC Verbinden Sie das Display mit dem beiliegendem Stromkabel.
- Seite 13 Anschließend müssen Reiter Display auswählen:...
- Seite 14 Nun aktivieren Sie die Mehrfach-Monitor-Funktion: Wählen Sie hier zunächst mit einem Doppelklick das Display aus, welches Ihr Touch-Display ist, damit die Kalibrierung im nächsten Schritt vernünftig angezeigt wird. Nach der Aktivierung werden Sie aufgefordert, eine weitere Kalibrierung durchzuführen. Falls dies nicht automatisch erfolgt, gehen Sie wie folgt vor:...
- Seite 15 Wählen Sie den Reiter (die) Werkzeuge aus:...
- Seite 16 Jetzt müssen Sie auf die 4-Punkte-Kalibrierung klicken, um eine erneute Kalibrierung durchzuführen: Falls es zu einem Problem mit der Erkennung des USB-Touchscreen Treibers kommen sollte, muss der Treiber von eGalax Touch deinstalliert und eine Neuinstallation durchgeführt werden. Während der Installation müssen Sie beachten, dass Sie das USB-Kabel mit dem Computer und der Touch Schnittstelle des Displays verbunden haben.
- Seite 17 4. ANZEIGE ROTIEREN Zum Rotieren der Anzeige auf dem Display gehen Sie wie folgt vor: Klicken Sie auf Start → Preferences → Screen Configuration Klicken Sie auf Layout → Screen → HDMI-1 → Orientation wählen gewünschte Orientierung des Displays aus.
- Seite 18 Klicken Sie anschließend auf Apply zum Bestätigen.
- Seite 19 Möglichkeit Rückgabe in Ihrer Nähe: Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eige- nes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen...
- Seite 20 Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen, stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite. E-Mail: service@joy-it.net Ticket-System: http://support.joy-it.net Telefon: +49 (0)2845 9360-50 (Mo - Do: 09:00 - 17:00 Uhr, Fr: 09:00 - 14:30 Uhr) Für weitere Informationen besuchen Sie unsere...
