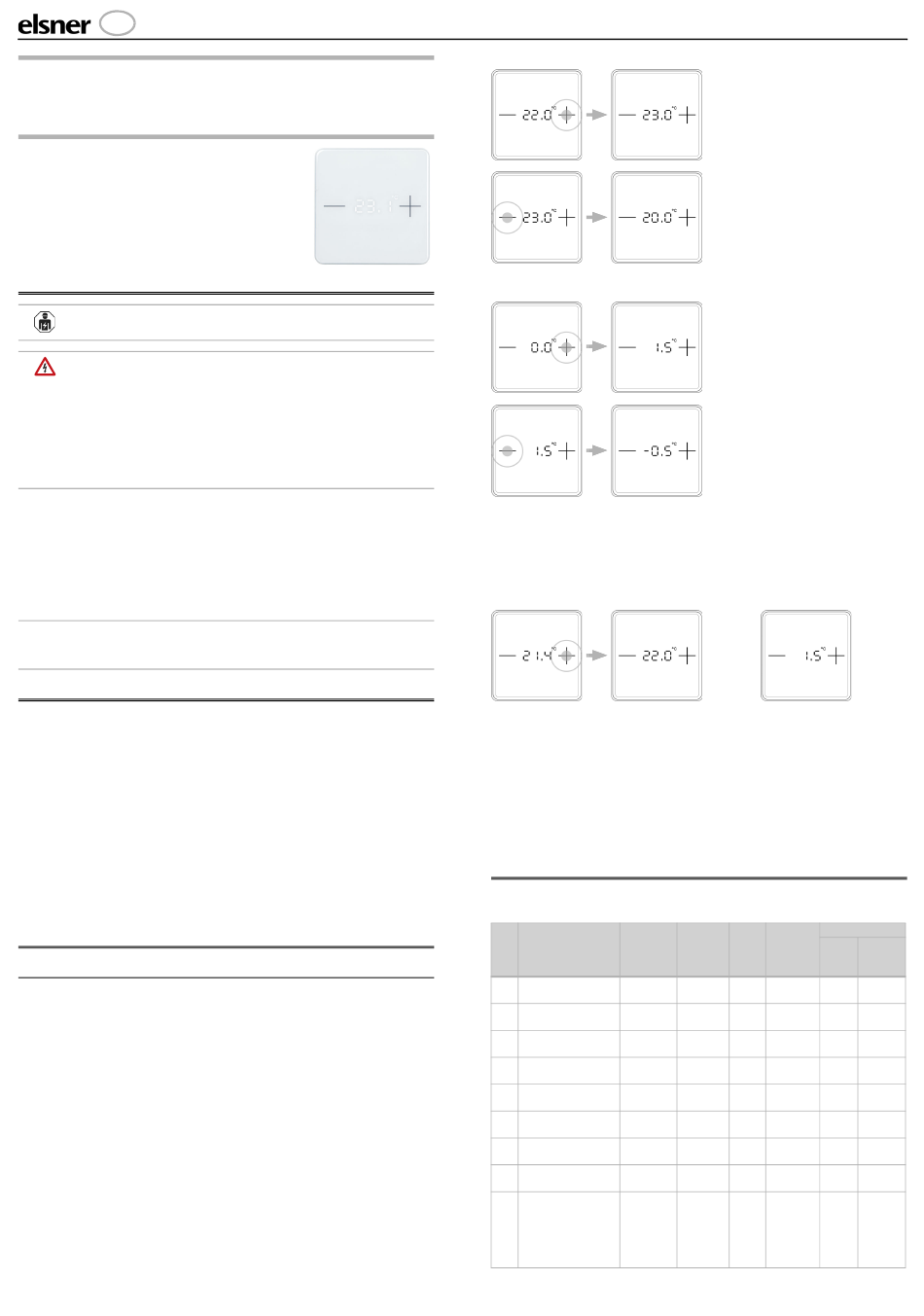

eTR 101 Modbus
Raumtemperatur-Bediengerät
Handbuch
Artikelnummern
30180/84 (Weiß), 30181/85 (Schwarz)
1. Sicherheits- und Gebrauchshinweise
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung dürfen nur
von einer Elektrofachkraft durchgeführt werden.
VORSICHT!
Elektrische Spannung!
• Untersuchen Sie das Gerät vor der Installation auf Beschädigungen.
Nehmen Sie nur unbeschädigte Geräte in Betrieb.
• Halten Sie die vor Ort geltenden Richtlinien, Vorschriften und
Bestimmungen für die elektrische Installation ein.
• Nehmen Sie das Gerät bzw. die Anlage unverzüglich außer Betrieb und
sichern Sie sie gegen unbeabsichtigtes Einschalten, wenn ein gefahrloser
Betrieb nicht mehr gewährleistet ist.
Verwenden Sie das Gerät ausschließlich für die Gebäudeautomation und beachten
Sie die Gebrauchsanleitung. Unsachgemäße Verwendung, Änderungen am Gerät
oder das Nichtbeachten der Bedienungsanleitung führen zum Erlöschen der Ge-
währleistungs- oder Garantieansprüche.
Betreiben Sie das Gerät nur als ortsfeste Installation, das heißt nur in montiertem
Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und
nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
Informationen zur Installation, Wartung, Entsorgung, zum
Lieferumfang und den technischen Daten finden Sie in der
Installationsanleitung.
2. Beschreibung
Das Raumtemperatur-Bediengerät eTR 101 Modbus misst die Raumtempera-
tur und zeigt den aktuellen Wert an. Mit den Touch-Tasten + und - wird die Solltem-
peratur verändert.
Der eTR 101 Modbus ist Modbus-Server mit RS485-Schnittstelle und RTU-Proto-
koll. Modbus-Client, wie z. B. PC, SPS oder MC, können mit „Function 04h (Read In-
put Registers)" die Messwerte und weitere Einstellungen des Raumtemperatur-Be-
diengeräts auslesen oder mit „Function 06H (Write Single Register)" und „Function
10H (Write Multiple Registers)" beispielsweise die Anzeige des Sollwerts bzw. der
Basissollwertverschiebung anpassen.
Funktionen:
• Messung der Temperatur.
• Anzeige der Isttemperatur oder des Sollwerts bzw. der
Basissollwertverschiebung
• 2 Touch-Tasten (+/-) zur Veränderung der Solltemperatur bzw. der
Basissollwertverschiebung
3. Anzeige und Bedienung am Gerät
3.1. Raumtemperatur anpassen
Je nach Einstellung durch den Modbus-Client zeigt das Raumtemperatur-Bedien-
gerät eTR 101 Modbus den aktuellen Raumtemperatur-Wert oder den Sollwert
bzw. die Verschiebung gegenüber dem Basissollwert an. Über den Client kann der
Betriebsmodus, die Art und die Helligkeit der Anzeige und weitere Werte eingestellt
werden.
Möglichkeit A: keine Anzeige
Die LED-Anzeige ist aus. Manuelles Verändern der Solltemperatur über die Tasten
+/- ist nicht möglich.
Möglichkeit B: Anzeige der Isttemperatur (Raumtemperatur)
Die aktuelle Raumtemperatur wird dargestellt. Manuelles Verändern der Solltempe-
ratur über die Tasten +/- ist nicht möglich.
Möglichkeit C: Anzeige der Solltemperatur oder Basissollwertverschie-
bung
Je nach Einstellung wird der aktuelle Sollwert oder die Verschiebung gegenüber
dem Basissollwert dargestellt. Durch Berühren der Tasten +/- kann die Solltempera-
tur geändert werden.
