Elsner Intra-Sewi KNX TH Installationshinweise

D

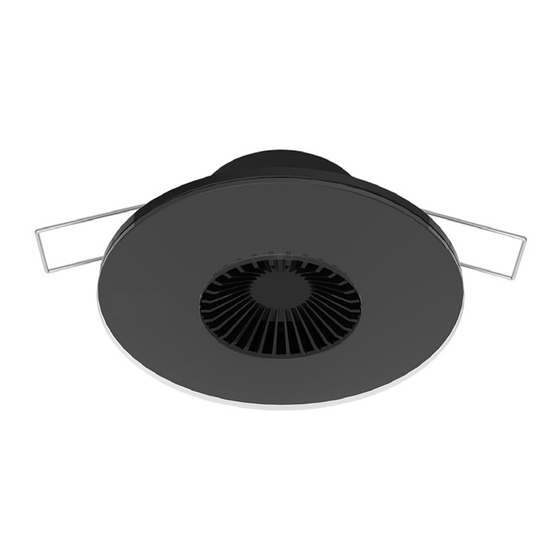

Intra-Sewi KNX TH Raumklimasensor,
Intra-Sewi KNX T Temperatursensor
Technische Daten und Installationshinweise
Artikelnummern
Intra-Sewi KNX TH 70661 (weiß), 70666 (schwarz),
Intra-Sewi KNX T 70660 (weiß), 70665 (schwarz)
1. Beschreibung
Die Sensoren Intra-Sewi KNX T und Intra-Sewi KNX TH für das KNX-Gebäu-
debussystem messen die Raumtemperatur. Intra-Sewi KNX TH erfasst zusätzlich die
Luftfeuchtigkeit und berechnet den Taupunkt. Über den Bus können die Innenraum-
sensoren externe Werte von Temperatur bzw. Feuchtigkeit empfangen und mit den
eigenen Daten zu Gesamtwerten (Mischwerte, z. B. Raumdurchschnitt) weiterverar-
beiten.
Alle Messwerte können zur Steuerung grenzwertabhängiger Schaltausgänge ver-
wendet werden. Über UND-Logik-Gatter und ODER-Logik-Gatter lassen sich die Zu-
stände verknüpfen. Zusätzlich kann der Stellgrößenvergleicher Werte, die über
Kommunikationsobjekte empfangen wurden, vergleichen und ausgeben.
Ein integrierter PI-Regler steuert eine Heizung/Kühlung (nach Temperatur). Bei Int-
ra-Sewi KNX TH ist ein zweiter Regler für eine Lüftung vorhanden (Be-/Entfeuch-
ten nach Luftfeuchtigkeit) und es kann eine Warnung an den Bus ausgeben werden,
sobald das Behaglichkeitsfeld nach DIN 1946 verlassen wird.
Funktionen:
• Messung der Temperatur, mit Mischwertberechnung. Der Anteil von
internem Messwert und externem Wert ist prozentual einstellbar
• Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte
• PI-Regler für Heizung (ein- oder zweistufig) und Kühlung (ein- oder
zweistufig) nach Temperatur. Regelung nach separaten Sollwerten oder
Basissolltemperatur
• 4 UND- und 4 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für die
Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16 Logikeingänge in
Form von Kommunikationsobjekten genutzt werden. Der Ausgang jedes
Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden
• 2 Stellgrößenvergleicher zur Ausgabe von Minimal-, Maximal- oder
Durchschnittswerten. Jeweils 5 Eingänge für über Kommunikationsobjekte
empfangene Werte
Intra-Sewi KNX TH zusätzlich:
• Messung der Luftfeuchtigkeit (relativ, absolut), mit
Mischwertberechnung. Der Anteil von internem Messwert und externem
Wert ist prozentual einstellbar
• Bus-Meldung, ob sich die Werte von Temperatur und Luftfeuchtigkeit
innerhalb des Behaglichkeitsfeldes befinden (DIN 1946)
• Berechnung des Taupunkts
• PI-Regler für Lüftung nach Feuchtigkeit: Entlüften/Belüften (einstufig) oder
Entlüften (ein- oder zweistufig)
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Men-
übereich „Service" zum Download bereit.
1.0.1. Lieferumfang
• Sensor
• vormontierte Klemmen für den Hohldecken-Einbau
• Tragring für Doseneinbau
Für den Doseneinbau benötigen Sie zusätzlich (nicht im Lieferumfang enthalten):
• Gerätedose Ø 60 mm, 42 mm tief
1.1. Technische Daten
Gehäuse Kunststoff, Glas
Farben • ähnlich Signalweiß RAL 9003
• ähnlich Tiefschwarz RAL 9005
Montage Einbau in Hohldecke oder Gerätedose
Schutzart IP 30
Maße Ø ca. 80 mm
Aufbautiefe ca. 5 mm
Einbautiefe ca. 31 mm (inkl. Klemmen)
Gesamtgewicht ca. 50 g
Umgebungstemperatur Betrieb -20...+60°C, Lagerung -20...+70°C
Umgebungsluftfeuchtigkeit max. 95% rF, Betauung vermeiden
Betriebsspannung KNX-Busspannung
Busstrom max. 10 mA
Datenausgabe KNX +/- Bussteckklemme
BCU-Typ eigener Mikrocontroller
PEI-Typ 0
Sensoren Intra-Sewi KNX T und Intra-Sewi KNX TH • Stand: 08.05.2018 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Sensoren Intra-Sewi KNX T und Intra-Sewi KNX TH
Gruppenadressen max. 254
Zuordnungen max. 254
Intra-Sewi KNX T:
Kommunikationsobjekte 129
Temperatursensor:
Messbereich -20°C ... +60°C
Auflösung 0,1°C
Genauigkeit* ±0,7°C bei -20...-10°C
±0,5°C bei -10...+60°C
Intra-Sewi KXNX TH:
Kommunikationsobjekte 183
Temperatursensor:
Messbereich -20°C ... +60°C
Auflösung 0,1°C
Genauigkeit* ±0,7°C bei -20...-10°C
±0,5°C bei -10...+60°C
Feuchtigkeitssensor:
Messbereich 0% rF ... 100% rF
Auflösung 0,1% rF
Genauigkeit ±7,5% rF bei 0...10% rF
±4,5% rF bei 10...90% rF
±7,5% rF bei 90...100% rF
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
1.1.1. *Genauigkeit der Messung
Messwertabweichungen durch Störquellen (siehe Kapitel Montageort) müssen in
der ETS korrigiert werden, um die angegebene Genauigkeit des Sensors zu errei-
chen (Offset).
Bei der Temperaturmessung wird die Eigenerwärmung des Gerätes durch die
Elektronik berücksichtigt. Sie wird von der Software kompensiert, sodass der ange-
zeigte/ausgegebene Innentemperaturmesswert stimmt.
2. Installation und Inbetriebnahme
2.1. Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder
unsachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt
jeglicher Gewährleistungs- oder Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in mon-
tiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbei-
ten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei-
tung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Nur in trockenen Innenräumen installieren und betreiben!
Betauung vermeiden.
Die Sensoren Intra-Sewi KNX T und Intra-Sewi KNX TH werden in eine abge-
hängte Decke (Hohldecke) eingebaut oder an Wand oder Decke in einer Standard-
Gerätedose (Ø 60 mm, Tiefe 42 mm) installiert.
Achten Sie bei der Wahl des Montageorts bitte darauf, dass die Messergebnisse von
Temperatur und Feuchtigkeit möglichst wenig von äußeren Einflüssen ver-
fälscht werden. Mögliche Störquellen sind:
• Direkte Sonnenbestrahlung
• Zugluft von Fenstern oder Türen
• Zugluft aus Rohren, die von anderen Räumen oder dem Außenbereich zum
Sensor führen
• Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert ist,
z. B. durch Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre
• Anschlussleitungen und Leerrohre, die aus einem kälteren oder wärmeren
Bereich zum Sensor führen
