Zentralentyp: Esser 8000C/M

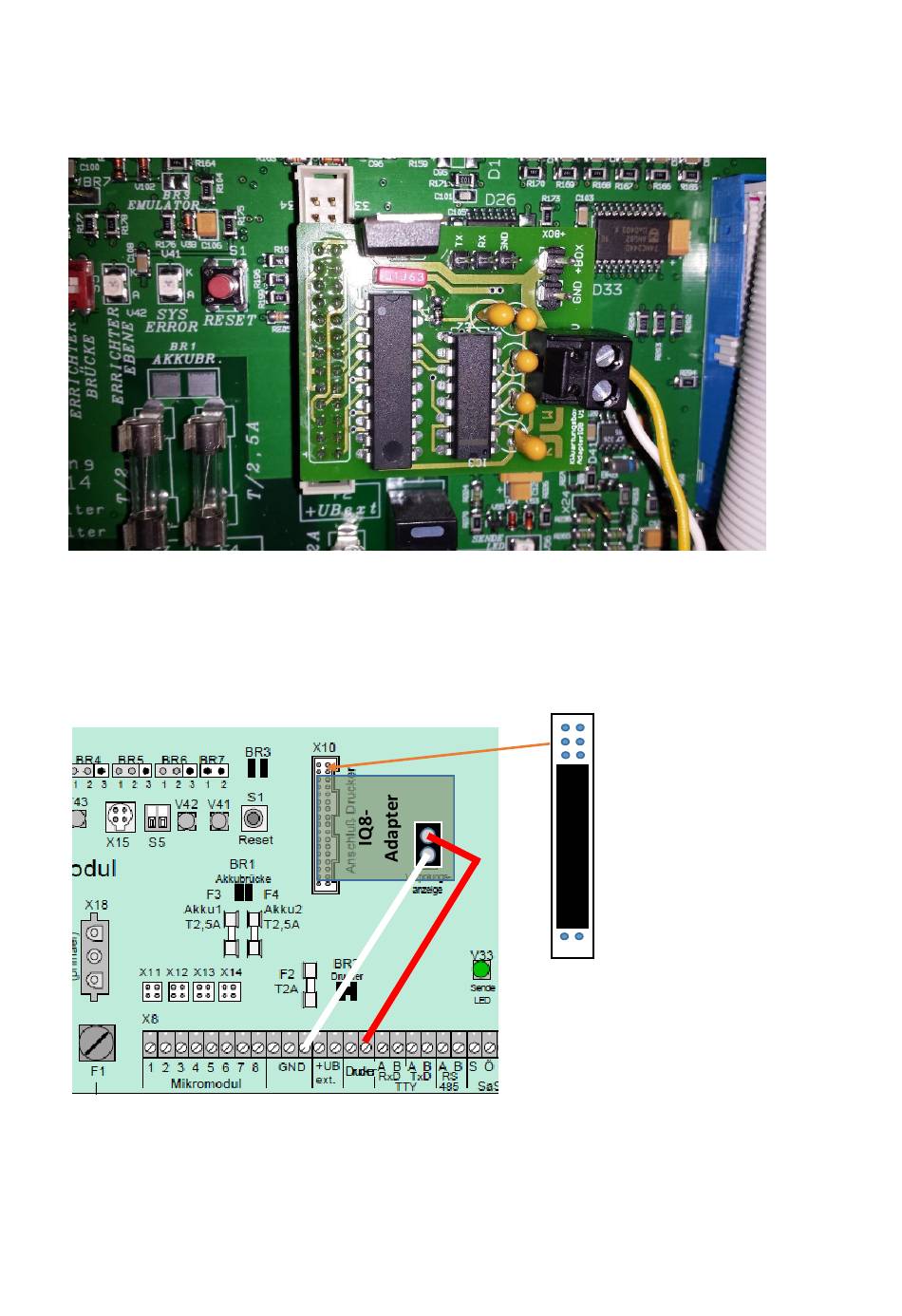

Einbau der Adapterplatine
Achtung!
Auf unsymmetrischen Einbau achten. Es ist mechanisch möglich, die Adapterplatine zu weit
links oder rechts in die Buchse auf dem Mainboard zu stecken. Die Installation darf nur im
spannungsfreien Zustand der Zentrale vorgenommen werden.
Es müssen 3x2-Pins oberhalb und 1x2-Pins unterhalb des Steckers der Adapterplatine freibleiben.
Anschluss:
+12 auf die rechte Printer-Klemme, GND mit GND auf dem Mainboard verbinden
