Bedienungsanleitung

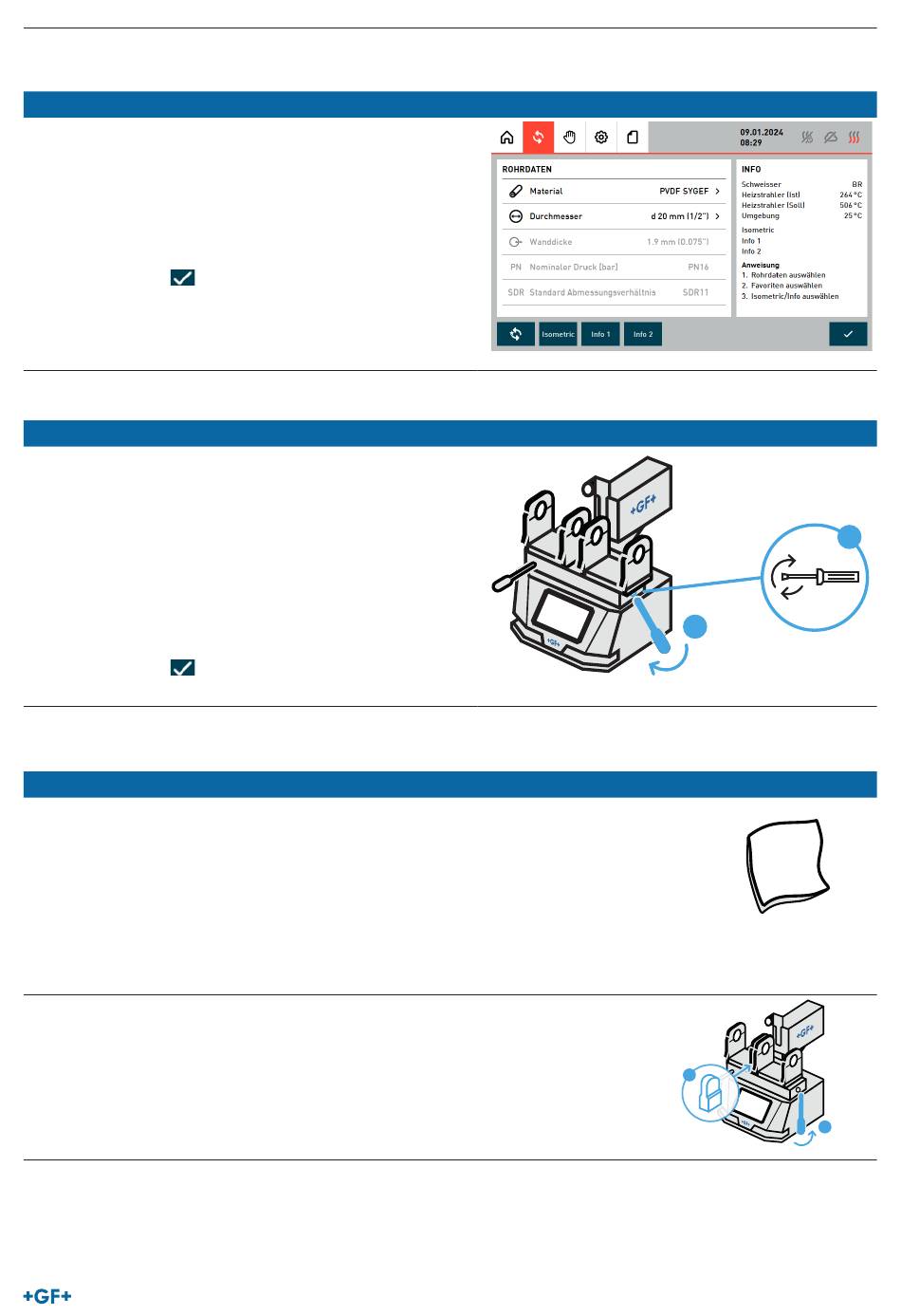

6.3 Rohrdaten auswählen
Schritt Ablauf
1. Material auswählen
2. Durchmesser auswählen
3. PN oder SDR auswählen
4. Option: Speichern der Auswahl in den Favoriten durch
Drücken des Stern-Widgets und Auswahl des Speicher-
platzes
5. Option: Isometrische Zeichnungsnummer unter "Isomet-
ric" oder zusätzliche Informationen, unter Info 1 & Info 2
eingeben
6. Bestätigen
6.4 Fügeweg einstellen
Schritt Ablauf
1. Spannschlitten mittels Spannschlittenhebel bis auf
Endanschlag fahren ohne ihn zu verriegeln.
Dies muss gemacht werden, bevor die Komponenten
eingelegt wurden.
HINWEIS!
Beim Einstellen des Fügeweges ist die linke, innere
Spannstelle zu schliessen.
2.
Fügeweg durch Drehen der Einstellschraube einstellen.
Die Toleranz beträgt
3.
Spannschlitten verriegeln.
4.
Bestätigen
6.5

Reinigen und Komponenten positionieren

Schritt Ablauf
1. Hobelstirnflächen und Rohranschlag mit einem fusselfreien Reini-
gungstuch reinigen.
HINWEIS!
► Keine Reinigungsmittel oder alkoholhaltige Flüssigkeiten ver-
wenden.
► Bei der Reinigung der Hobelmesser ist besondere Vorsicht ge-
fordert!
► Nach der Reinigung darf die Schweisszone nicht mehr berührt
werden.
2. Spannschlitten vollständig öffnen, damit der Rohranschlag positio-
niert werden kann.
3. Rohranschlag zwischen Spannstellen positionieren.
+/- 0,05 mm.
IR-63 M Infrarot Schweissmaschine
