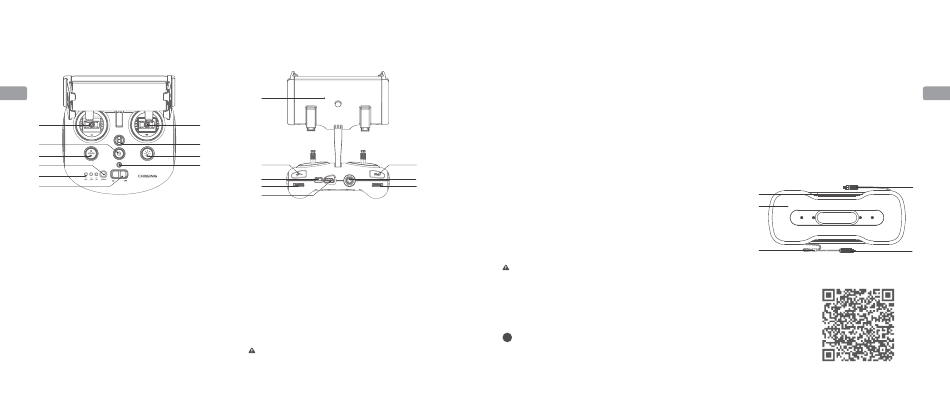

Пульт дистанционного управления
RU
9
6
5
3
4
1
1. Выключатель питания: включение/выключение пульта
дистанционного управления.
2. Индикатор питания: зеленый цвет — высокий уровень заряда
аккумулятора; синий цвет — средний уровень заряда аккумулятора;
красный свет — низкий уровень заряда аккумулятора.
3. Кнопка переключения режима Wi-Fi: переключение частотных
диапазонов 2.4G/5G Wi-Fi.
4. Индикатор подключения пульта дистанционного управления к
дрону: Подводный дрон/2.4G/5G.
5. Сброс одним нажатием кнопки: возврат подводного дрона в
горизонтальное состояние из любого положения.
Нажмите и удерживайте, чтобы переключить режим управления.
6. Разблокировка: блокировка/разблокировка привода, текущее
состояние привода можно проверить в приложении.
7. Кнопка управления фонарями: последовательное переключение
режимов «выключено»/«средняя яркость»/«высокая яркость».
8. Защитная пряжка: может использоваться с предохранительным
тросом для предотвращения падения пульта дистанционного
управления.
9. Джойстик: используется для управления навигацией подводного
дрона. Для получения сведений о конкретных операциях см.
раздел «Направления движения».
17
9
8
7
10
2
14
12
15
10. Кнопка манипулятора с захватом: Нажмите и удерживайте для
включения/выключения функции манипулятора с захватом.
11. Видео/фото: короткое нажатие позволяет сделать
фотоснимок/начать или остановить запись видео; длительное
нажатие используется для переключения между режимами
«фото» и «видео».
12. Правое колесико: Управление раскрытием и закрытием
манипулятора с захватом.
13. Левое колесико: регулировка угла наклона.
14. Порт Type-C: обеспечивает прямое подключение пульта
управления к мобильному телефону/планшету.
15. Порт HDMI: выход изображения высокой четкости 1080P в
реальном времени.
16. Гнездо для подключения кабеля/порт зарядки.
17. Держатель мобильного телефона/планшета: используется для
установки мобильного телефона/планшета. Раздвиньте оба
конца держателя, чтобы вставить мобильное устройство, а затем
нажмите кнопку на задней панели, чтобы зафиксировать
устройство.
Примечание: Гарантия не распространяется на повреждения,
вызванные погружением в жидкость. Во избежание повреждений
не погружайте пульт дистанционного управления в воду.
Световые индикаторы пульта дистанционного управления
Аккумулятор: индикатор заряда аккумулятора является трехцветным. Цвета соответствуют различным состояниям. Красный цвет: индикатор
постоянно светится красным цветом, когда уровень заряда аккумулятора составляет 10–30 %; индикатор мигает красным цветом,
когда уровень заряда аккумулятора находится в пределах от 0 до 10 %. Синий цвет: индикатор постоянно светится синим цветом,
когда уровень заряда аккумулятора находится в пределах от 30 до 70 %.
Зеленый цвет: индикатор постоянно светится зеленым цветом, когда уровень заряда аккумулятора находится в пределах от 70 до 100 %.
2.4G: этот индикатор Wi-Fi светится постоянно, когда устройство работает в диапазоне частот 2,4 ГГц.
5G: этот индикатор Wi-Fi светится постоянно, когда устройство работает в диапазоне частот 5 ГГц.
Подводный дрон: этот индикатор показывает состояние связи между пультом дистанционного управления и подводным дроном (мигает — сбой
подключения, светится постоянно — нормальное подключение).
Кнопка сброса одним нажатием: когда дрон находится в положении, отличном от горизонтального, синяя подсветка кнопки всегда светится.
Кнопка разблокировки: после разблокировки постоянно светится синяя подсветка кнопки.
11
Кнопка фонарей: когда фонари работают на полную мощность, синяя подсветка кнопки светится постоянно. Когда фонари работают с пониженной
16
мощностью, синяя подсветка кнопки мигает. Когда фонари выключены, синяя подсветка кнопки не светится.
13
Кабель длиной 100/200 м и
устройство для намотки
Устройство для намотки используется для хранения кабеля, а кабель используется
для подключения пульта управления к подводному дрону.
1. Разъем кабеля
3. Кабель
Примечание: Не опускайте неподключенный разъем кабеля в воду и не допускайте попадания на него жидкости. Удостоверьтесь, что
уплотнительное кольцо разъема кабеля установлено и не повреждено. Если уплотнительное кольцо повреждено, замените его перед
использованием устройства.
Установка и подключение
1
Установите приложение CHASING GO1
Приложение CHASING GO1: чтобы скачать ПО (для iOS 9.0/Android 4.4 и выше)
отсканируйте приведенный ниже QR-код или посетите магазин iOS App
Store/Google Play.
3
2
4
2. Корпус устройства для намотки
4. Подвесная пряжка
