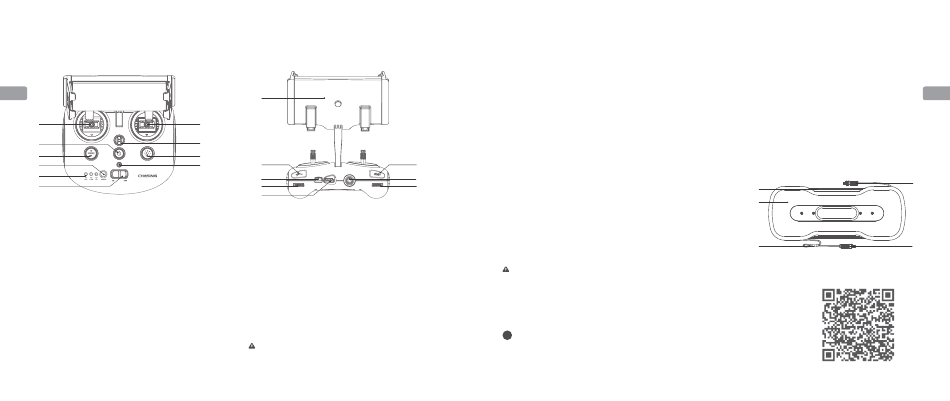

Unità di controllo a distanza
IT
9
6
5
3
4
1
1. Interruttore di alimentazione: accensione/spegnimento dell'unità di
controllo a distanza.
2. Indicatore di potenza: luce verde (livello alto della batteria); luce blu
(livello medio della batteria); luce rossa (basso livello della batteria).
3. Pulsante di selezione della rete Wi-Fi: consente di scegliere tra la rete
Wi-Fi 2,4 Ghz o 5 Ghz.
4. Indicatore di collegamento dell'unità di controllo a distanza:
ROV/2,4 Ghz/5 Ghz.
5. Reset con un tasto: in qualunque posizione si trovi il ROV, è possibile
riportalo allo stato orizzontale.
Premere a lungo per passare ad un'altra modalità di controllo.
6. Sblocco: blocca/sblocca il motore, lo stato attuale del motore può
essere confermato nell'app.
7. Pulsanti di controllo della luce di riempimento: controlla la luce di
riempimento [spenta/media luminosità/alta luminosità].
8. Gancio di sicurezza: può essere utilizzato con una corda di sicurezza
per evitare la caduta dell'unità di controllo a distanza.
9. Leva di comando: utilizzata per controllare la navigazione del ROV.
Fare riferimento alla posizione di navigazione per eseguire operazioni
specifiche.
17
9
8
7
10
2
14
12
15
10. Pulsante del grabber: premere e tenere premuto per
abilitare/disabilitare la funzione grabber.
11. Video/Foto: premere brevemente per scattare fotografie/avviare o
arrestare la registrazione video; premere a lungo per passare dalla
modalità foto alla modalità video.
12. Rotellina destra: Controllare l'apertura e la chiusura del grabber.
13. Rotellina sinistra: regola l'angolo di inclinazione.
14. Porta di tipo C: comunicazione diretta tra l'unità di controllo e il telefono
cellulare/tablet.
15. Porta HDMI: uscita in tempo reale delle immagini con una risoluzione di
1080 P.
16. Presa per cavo di tethering/porta di carica.
17. Staffa per telefono cellulare/tablet: utilizzata per fissare il telefono
cellulare/tablet. Aprire entrambe le estremità per inserire il dispositivo,
quindi premere il pulsante sul retro per stringere il dispositivo.
Nota: I danni causati dall'immersione nei liquidi non sono coperti dalla
garanzia. Per evitare di danneggiare l'unità di controllo a distanza,
evitare il contatto con l'acqua.
Indicatore luminoso dell'unità di controllo a distanza
Batteria: L'indicatore luminoso della batteria presenta tre colori di stato. Rosso: la luce rossa rimane accesa senza lampeggiare quando il livello della batteria è
compreso tra 10% e 30%; la luce rossa lampeggia quando il livello della batteria è compreso tra 0% e 10%. Blu: la luce blu rimane accesa senza
lampeggiare quando il livello della batteria è compreso tra 30% e 70%.
Verde: la luce verde rimane accesa senza lampeggiare quando il livello della batteria è compreso tra 70% e 100%.
2,4 Ghz: l'indicatore luminoso della rete Wi-Fi corrispondente rimane sempre acceso quando è in funzione la banda di frequenza da 2,4 Ghz.
5 Ghz: l'indicatore luminoso della rete Wi-Fi corrispondente rimane sempre acceso quando è in funzione la banda di frequenza da 5 Ghz.
ROV: comunicazione tra l'unità di controllo a distanza e il ROV (lampeggiante: non collegato, acceso fisso: collegato).
Pulsante di reset con un tasto: quando il dispositivo non è in posizione orizzontale, la luce blu sotto al pulsante rimane sempre accesa.
Pulsante di sblocco: una volta sbloccato, la luce blu sotto al pulsante rimane sempre accesa.
Pulsante della luce di riempimento: quando la luce di riempimento è accesa, la luce blu sotto al pulsante è sempre accesa; quando la luminosità della luce di
11
riempimento è bassa, la luce blu sotto al pulsante lampeggia; quando la luce di riempimento è spenta, la luce blu sotto al pulsante è spenta.
16
13
Cavo di tethering da 100/200 m e
avvolgitore
L'avvolgitore viene utilizzato per riavvolgere il cavo di tethering e il cavo è utilizzato per
collegare il ROV e l'unità di controllo.
1. Presa cavo di tethering
3. Cavo di tethering
Nota: Proteggere il cavo di tethering non collegato dal contatto con l'acqua o da spruzzi di
altri liquidi. Controllare che la guarnizione sulla presa del cavo di tethering non manchi o
non sia danneggiata. In questo caso, sostituirla prima dell'uso.

Installazione e collegamento

1
Installazione dell'app Chasing GO1
App Chasing GO1: (Per i dispositivi iOS 9.0/Android 4.4 e versioni successive) Eseguire la
scansione del codice QR sotto riportato, oppure accedere all'App Store iOS / a Google
Play per scaricare l'app.
3
2
4
2. Guscio avvolgitore
4. Fermaglio
