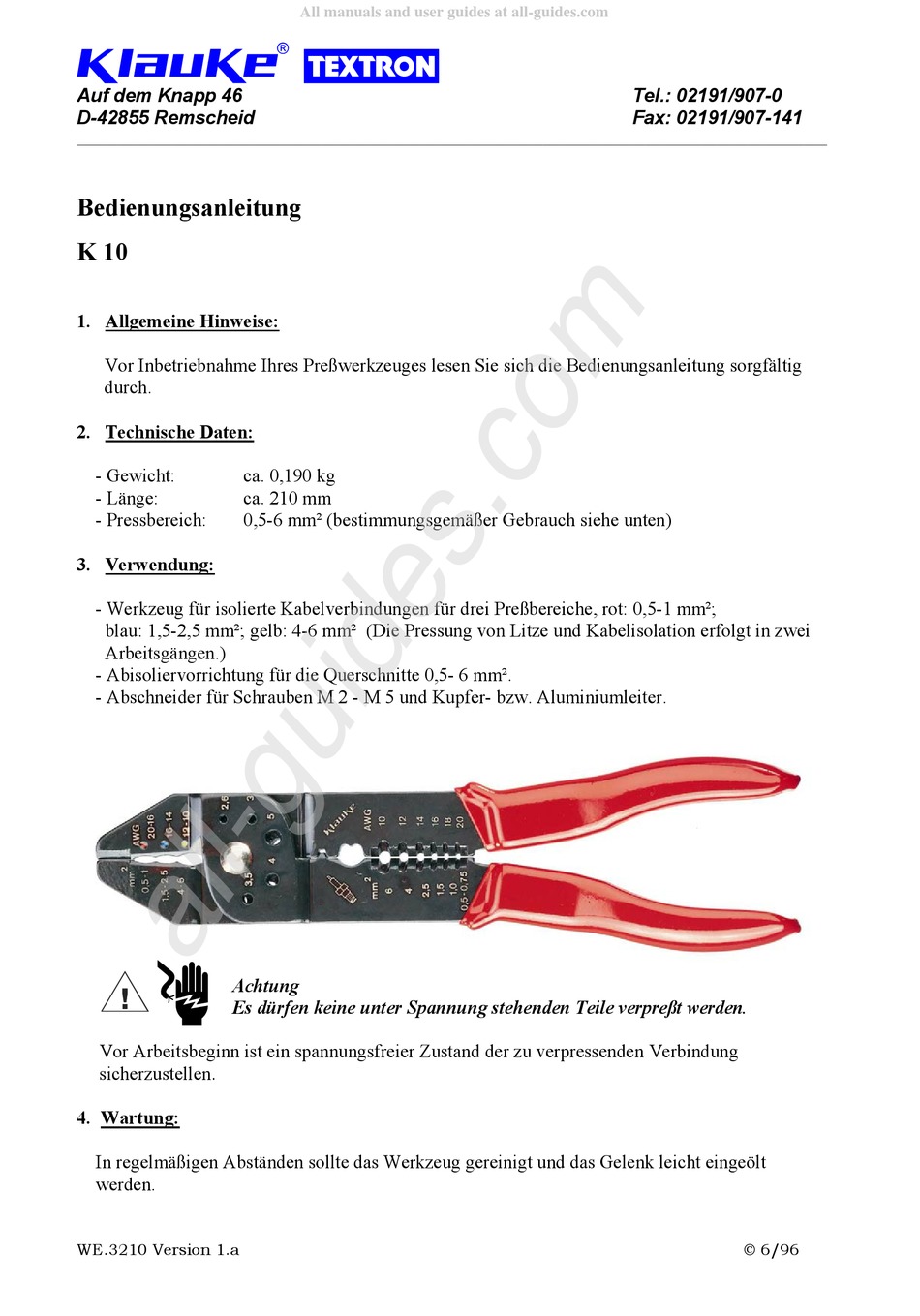

Textron Klauke K 10 Bedienungsanleitung

Auf dem Knapp 46
D-42855 Remscheid
_______________________________________________________________________________________________
Bedienungsanleitung
K 10
1. Allgemeine Hinweise:
Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung sorgfältig
durch.
2. Technische Daten:
- Gewicht: ca. 0,190 kg
- Länge: ca. 210 mm
- Pressbereich: 0,5-6 mm² (bestimmungsgemäßer Gebrauch siehe unten)
3. Verwendung:
- Werkzeug für isolierte Kabelverbindungen für drei Preßbereiche, rot: 0,5-1 mm²;
blau: 1,5-2,5 mm²; gelb: 4-6 mm² (Die Pressung von Litze und Kabelisolation erfolgt in zwei
Arbeitsgängen.)
- Abisoliervorrichtung für die Querschnitte 0,5- 6 mm².
- Abschneider für Schrauben M 2 - M 5 und Kupfer- bzw. Aluminiumleiter.
Achtung
Es dürfen keine unter Spannung stehenden Teile verpreßt werden.
Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung
sicherzustellen
.
4. Wartung:
In regelmäßigen Abständen sollte das Werkzeug gereinigt und das Gelenk leicht eingeölt
werden.
WE.3210 Version 1.a
All manuals and user guides at all-guides.com
Tel.: 02191/907-0
Fax: 02191/907-141
 6/96
