LANCOM 1936VAG Hardware-Schnellübersicht

Montieren & Anschließen
Hardware-Schnellübersicht

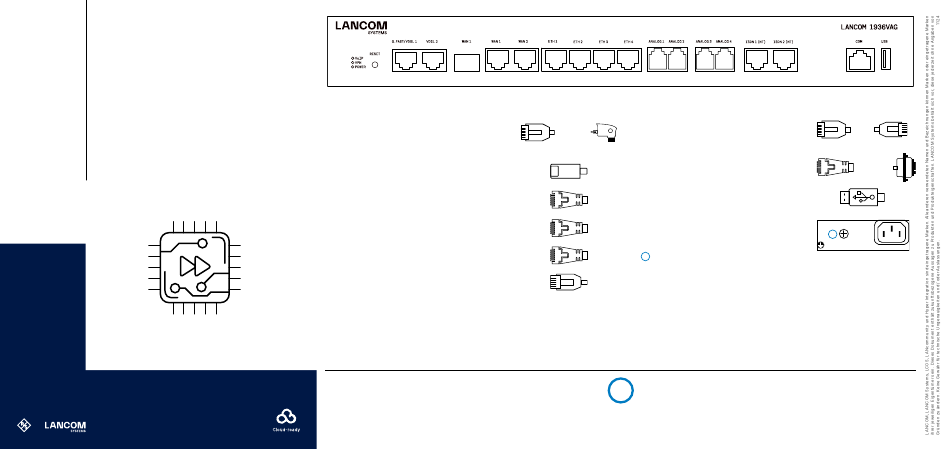

LANCOM 1936VAG
➀ ➁
➀ G.FAST- / VDSL- / ADSL-Schnittstellen*
Verbinden Sie bei Bedarf jede G.FAST- / VDSL- / ADSL-Schnittstelle mit
einer separaten TAE-Dose Ihres Pro viders mit Hilfe der beilie genden
DSL-Kabel für den IP-basierten An schluss. (Für weitere Informationen
kontaktieren Sie bitte Ihren Internet provider.)
* Verwenden Sie bitte ausführungsabhängig die passenden Kabel
➁ WAN 1-Schnittstellen (SFP- / TP-Combo-Port)
Stecken Sie ein geeignetes SFP-Modul (z. B. 1000Base-SX oder -LX) in
die SFP-Schnittstelle. Wählen Sie ein zum SFP-Modul passendes Kabel
mit Steckverbindern und verbinden Sie es wie in der Beschreibung des
SFP-Moduls vorgesehen. SFP-Modul und Kabel sind nicht Bestandteil des
Lieferumfangs.
Verbinden Sie alternativ die WAN 1 TP-Schnittstelle mit einem Ethernet-
Kabel mit Ihrem WAN-Modem.
➂ WAN 2-Schnittstelle (TP)
Verbinden Sie die WAN 2-Schnittstelle mit einem Ethernet-Kabel mit
Ihrem WAN-Modem.
➃ Ethernet-Schnittstellen
Verbinden Sie eine der Schnittstellen ETH 1 bis ETH 4 mit dem Kabel mit
kiwi-farbenem Stecker mit Ihrem PC oder einem LAN-Switch.
➄ Analog-Schnittstellen
Sie können analoge Endgeräte direkt über RJ11 oder mit Hilfe der
beiliegenden TAE-Adapter an den analogen Schnittstellen anschließen.
Beachten Sie unbedingt vor Inbetriebnahme die im beiliegenden Installation Guide aufgeführten Informationen zur
bestimmungsgemäßen Verwendung!
Betreiben Sie das Gerät nur mit einer fachmännisch installierten Strom versorgung an einer nahegelegenen und
jederzeit frei zugänglichen Steckdose.
Der Netzstecker des Gerätes muss frei zugänglich sein.
Bitte beachten Sie, dass eine Supportleistung für Fremdherstellerzubehör
ausgeschlossen ist.
➂ ➃ ➄
➅ ISDN-Schnittstellen
ISDN 1: Interner (NT) ISDN-Bus.
ISDN 2: Interner (NT) ISDN-Bus.
Ein 100-Ohm-Widerstand zum Leitungsabschluss ist über LCOS
schaltbar.
Konfigurations-Schnittstelle
➆
Zur Konfiguration des Gerätes über die serielle Schnittstelle wird ein
serielles Konfigurationskabel benötigt (als Zubehör erhältlich).
➇ USB-Schnittstelle
Verbinden Sie ein USB-Speichermedium oder einen USB-Drucker mit
der USB-Schnittstelle.
Netzanschluss und Erdungsschraube
➈
(Geräterückseite)
Versorgen Sie das Gerät über den Netzanschluss auf der Rückseite
mit Spannung. Verwenden Sie das mitgelieferte Kaltgerätekabel (als
Zubehör erhältlich für WW-Geräte).
ACHTUNG: Hoher Berührungsstrom möglich! Vor Anschluss der
10
Stromversorgung mit Erde verbinden.
Das sollten Sie beim Aufstellen beachten
i
→ Bei Aufstellung auf dem Tisch Gummifüße ankleben
→ Keine Gegenstände auf der Geräteoberseite ablegen oder mehrere Geräte stapeln
→ Sämtliche Lüftungsschlitze freihalten
→ Montieren Sie das Gerät mit den beiliegenden Schrauben und Befestigungswinkeln in einem freien
19"-Einschub eines entsprechenden Serverschrankes. Beachten Sie die Kennzeichnungen "R" und "L"
auf den Montagewinkeln für eine seitenrichtige Montage am Gerät.
➅ ➆ ➇
➈
10
Warning! High touch current.
Connect to earth before
connecting the power supply.
