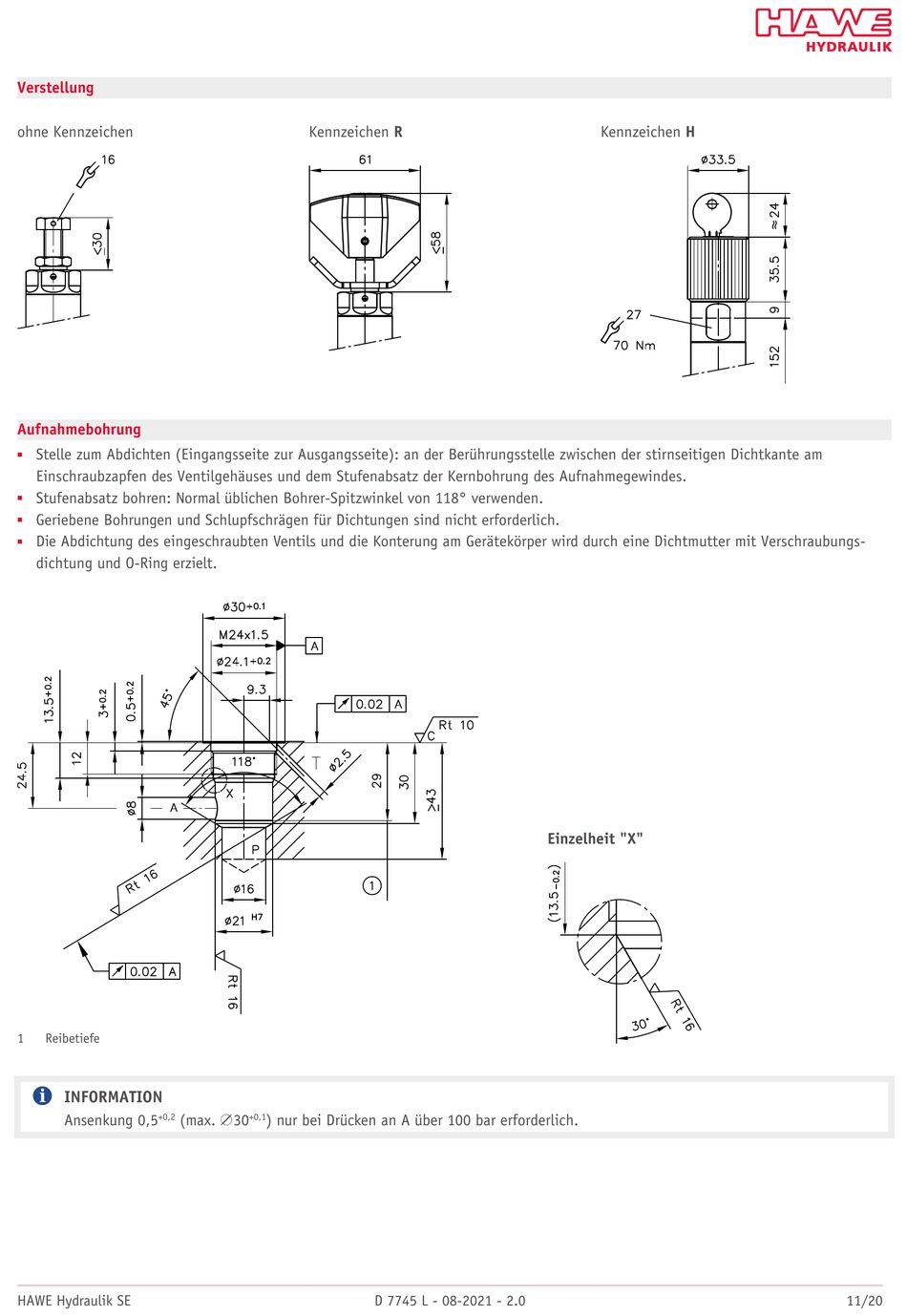

Verstellung
ohne Kennzeichen
Aufnahmebohrung
Stelle zum Abdichten (Eingangsseite zur Ausgangsseite): an der Berührungsstelle zwischen der stirnseitigen Dichtkante am
■
Einschraubzapfen des Ventilgehäuses und dem Stufenabsatz der Kernbohrung des Aufnahmegewindes.
Stufenabsatz bohren: Normal üblichen Bohrer-Spitzwinkel von 118° verwenden.
■
Geriebene Bohrungen und Schlupfschrägen für Dichtungen sind nicht erforderlich.
■
Die Abdichtung des eingeschraubten Ventils und die Konterung am Gerätekörper wird durch eine Dichtmutter mit Verschraubungs-
■
dichtung und O-Ring erzielt.
1
Reibetiefe
INFORMATION
Ansenkung 0,5
(max. #30
+0,2
HAWE Hydraulik SE
Kennzeichen R
) nur bei Drücken an A über 100 bar erforderlich.
+0,1
D 7745 L - 08-2021 - 2.0
Kennzeichen H
Einzelheit "X"
11/20
