Abmessungen
Alle Maße in mm, Änderungen vorbehalten.

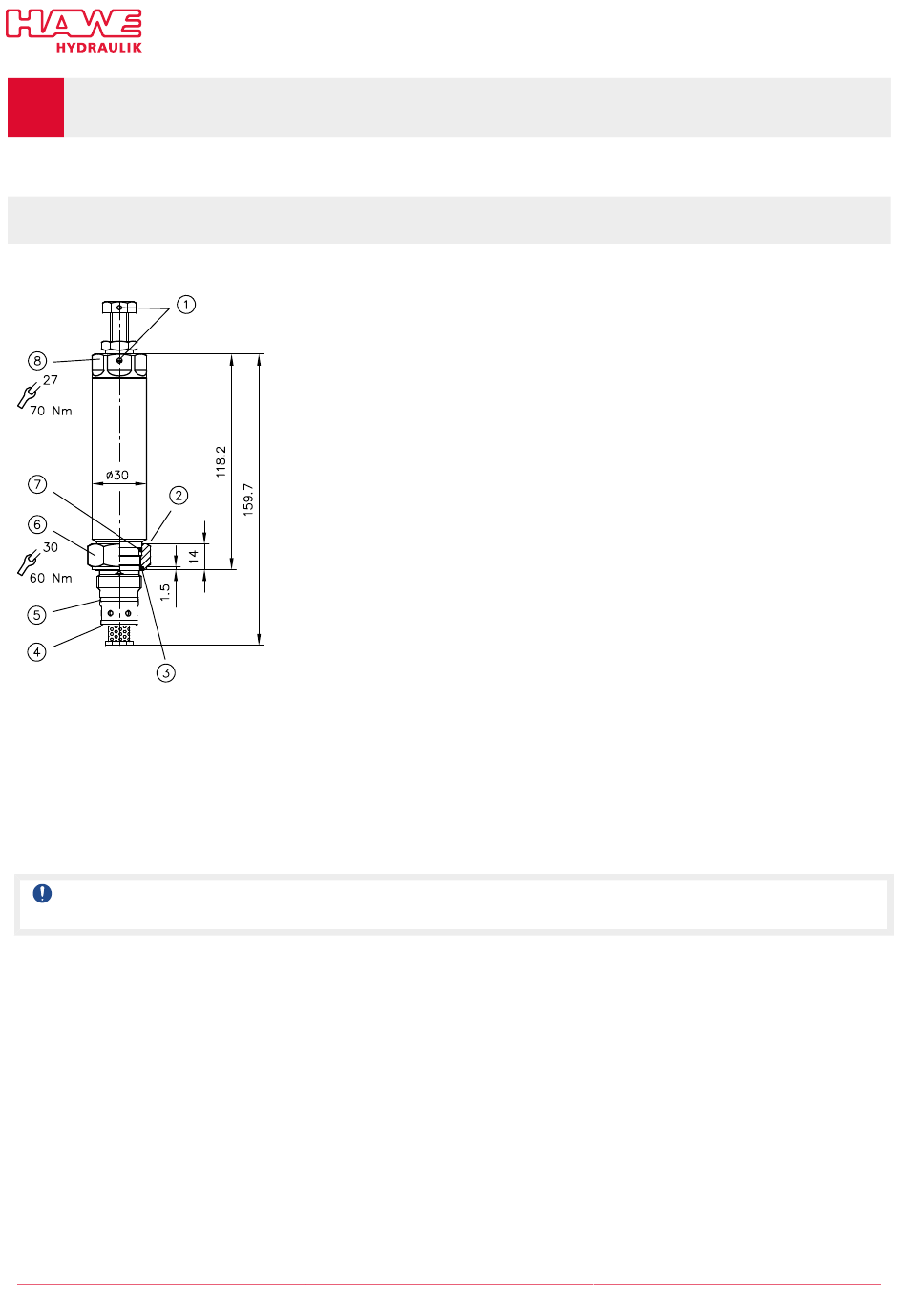

4.1 Grundausführung Einschraubventil
CLK 3..
1
Plombiermöglichkeit
2
Anschlag
KANTSEAL DKAR00021-N90 NBR 90 Sh 23,52x26,88x1,68
3
4
Dichtmutter
5
O-Ring 18,77x1,78 P 5001
6
Dichtmutter
7
O-Ring 21,95x1,78 AU 90 S
8
Ventilgehäuse
HINWEIS
Informationen zum Gewinde und zur Ansenkung der Aufnahmebohrung beachten
10/20
D 7745 L - 08-2021 - 2.0
(siehe Kapitel 5.2,
"Montagehinweise").
HAWE Hydraulik SE
