MONTAGGIO

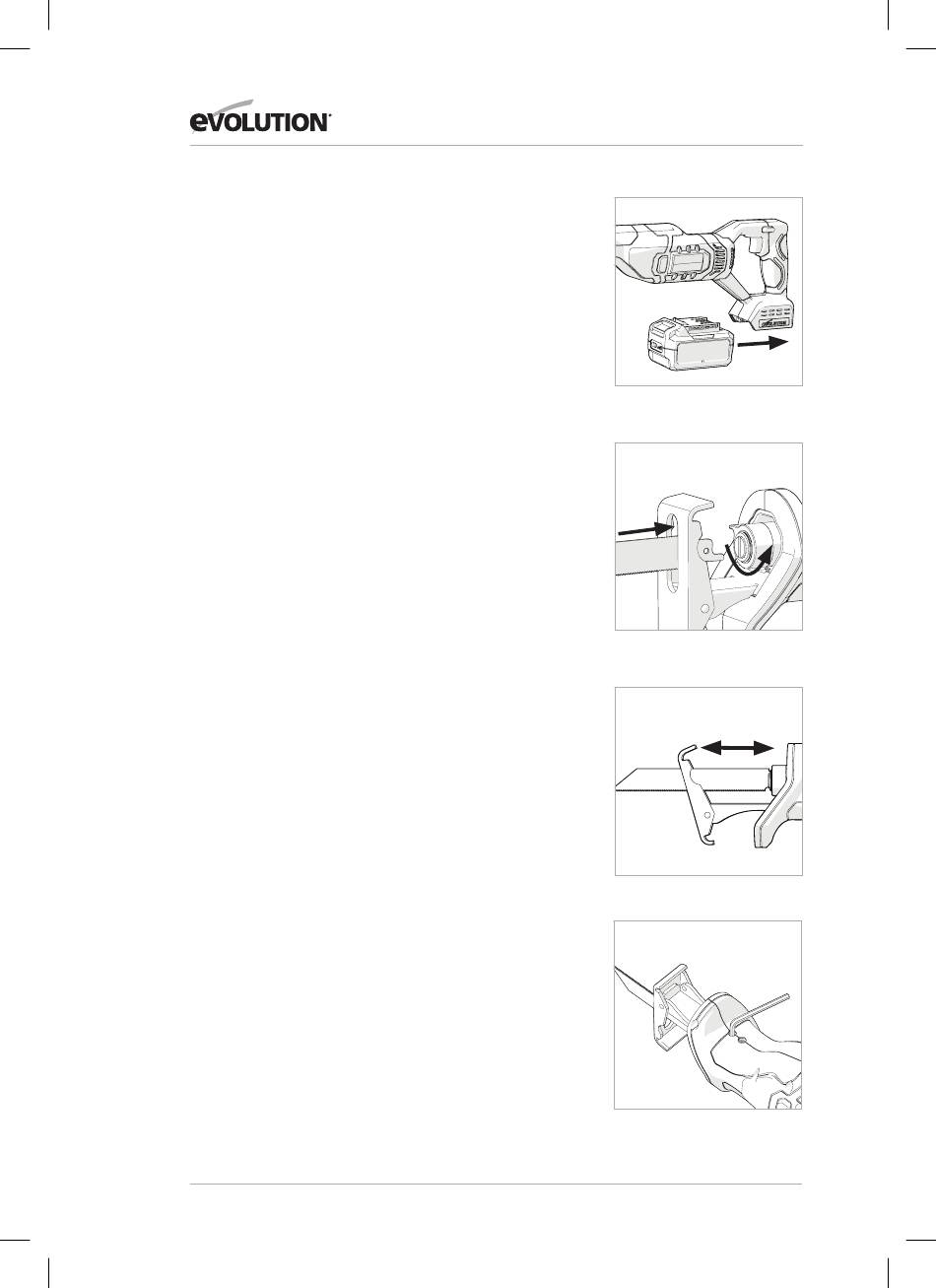

Per installare la batteria (Fig. 1)
Far scorrere la batteria nella base dell'utensile fino a che non si
innesta in posizione.
Per rimuovere la batteria
Premere il pulsante di rilascio della batteria e far scorrere la batteria
dalla base dell'utensile.
ATTENZIONE: Utilizzare esclusivamente batterie agli ioni di litio.
Installazione/rimozione della lama
Avvertenza: Quando si maneggia una lama, è consigliabile che
l'operatore indossi guanti protettivi. Prestare attenzione: una lama
utilizzata da poco può essere rovente e/o sporca di detriti.
Avvertenza: Si prega di rimuovere la batteria dall'utensile prima di
eseguire le seguenti installazioni.
Per inserire una lama:
• Accertarsi che il supporto per la lama sia pulito e libero da detriti o
altri elementi che ne possano ostacolare l'inserimento.
Ruotare la manopola di serraggio della lama in senso antiorario.
(Fig. 2)
• Inserire completamente il codolo della lama nell'apposito
supporto.
• Rilasciare il serraggio della lama in maniera che essa ritorni nella
sua posizione originale.
• Verificare che la lama sia stabile.
ATTENZIONE: È importante che il foro sul codolo della lama si innesti
con la bocchetta di giunzione presente all'interno del supporto della
lama stessa.
Per rimuovere una lama:
• Se utilizzata da poco, consentire alla lama di raffreddarsi.
• Accertarsi che l'utensile sia rivolto verso il basso per consentire
la fuoriuscita di qualunque detrito.
Ruotare la manopola di serraggio della lama in senso antiorario.
• Estrarre delicatamente la lama dall'apposito supporto.
Regolazione della piastra di appoggio (Fig. 3)
Avvertenza: La piastra di appoggio è orientabile e regolabile. Tali
caratteristiche consentono alla piastra di appoggio di adattarsi e
combaciare a raso con la superficie del pezzo in lavorazione, anche
nei casi in cui il corpo principale dell'utensile si trovi fortemente
angolato rispetto a detta superficie.
La piastra di appoggio deve essere sempre a contatto con il materiale
durante l'operazione di taglio al fine di evitare vibrazioni eccessive.
1) Allentare le 2 viti filettate al di sotto della maniglia anteriore. (Fig.4)
2) Regolare la piastra di appoggio come necessario.
3) Serrare le 2 viti filettate.
www.evolutionpowertools.com
Fig. 1
Fig. 2
Fig. 3
Fig. 4
