Evolution R150 RCP Li Originalbetriebsanleitung Seite 25

www.evolutionpowertools.com
MONTAGE

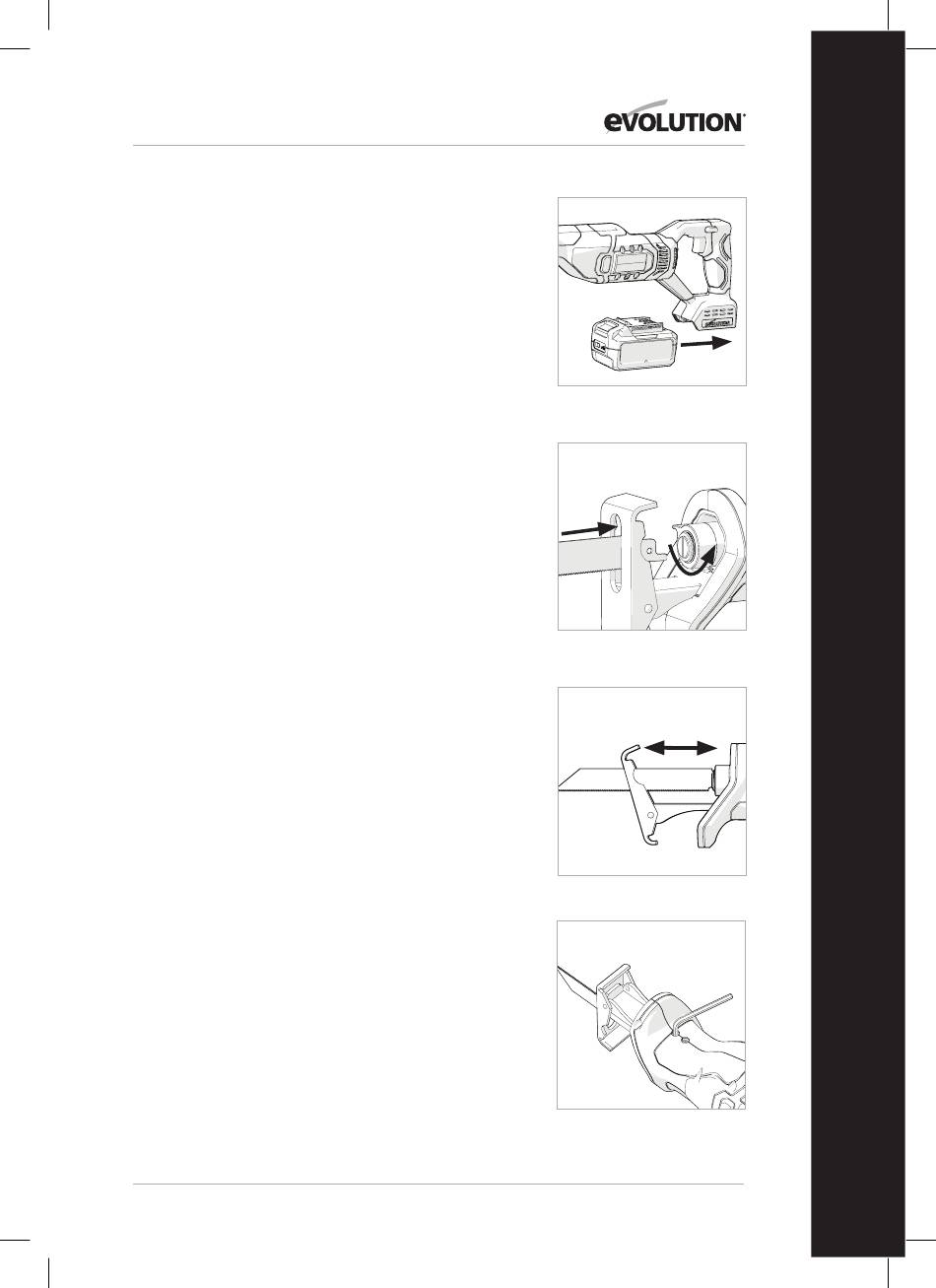

So installieren Sie die Batterie (Abb. 1)
Schieben Sie die Batterie in den Sockel des Geräts, bis sie einrastet.
So entfernen Sie die Batterie
Drücken Sie den Batterie-Entriegelungsknopf und schieben Sie die
Batterie aus dem Sockel des Geräts.
WARNUNG: Verwenden Sie nur empfohlene Lithium-Ionen-Batterien.
Montage/Demontage des Sägeblatts
Hinweis: Wir empfehlen dem Bediener, beim Umgang mit den
Sägeblättern Schutzhandschuhe zu tragen. Vorsicht ist geboten, da
ein kürzlich benutztes Sägeblatt heiß und/oder verschmutzt sein
kann.
Hinweis: Bitte entfernen Sie die Batterie aus dem Gerät, bevor Sie die
folgenden Installationen vornehmen.
So installieren Sie ein Sägeblatt:
• Stellen Sie sicher, dass der Sägeblatthalter sauber und frei von
Schmutz oder anderen Verunreinigungen ist.
• Drehen Sie die Sägeblattklemmscheibe gegen den Uhrzeigersinn
und halten Sie sie gedrückt. (Abb. 2)
• Führen Sie den Schaft des Sägeblatts vollständig in den
Sägeblatthalter ein.
• Lassen Sie die Sägeblattklemme los, damit sie in ihre ursprüngliche
Position zurückkehrt.
• Überprüfen Sie, ob das Sägeblatt gesichert ist.
WARNUNG: Es ist wichtig, dass das Loch im Zapfen des Sägeblatts in
den im Sägeblatthalter befindlichen „Zapfen" eingreift.
So entfernen Sie ein Sägeblatt:
• Lassen Sie das Sägeblatt abkühlen, falls sie kürzlich verwendet
wurde.
• Stellen Sie sicher, dass die Maschine nach unten zeigt,
damit Schmutz herausfallen kann.
• Drehen Sie die Sägeblattklemmscheibe gegen den Uhrzeigersinn
und halten Sie sie gedrückt.
• Ziehen Sie das Sägeblatt vorsichtig aus dem Sägeblatthalter.
Einstellen der Kontaktplatte (Abb. 3)
Hinweis: Die Werkstückauflageplatte ist geneigt und verstellbar. Mit
dieser Funktion kann sich die Kontaktplatte anpassen und bündig auf
einer Werkstückoberfläche liegen, selbst wenn sich der Hauptkörper
der Maschine in einem kleinen Winkel zu dieser Oberfläche befindet.
Die Kontaktplatte sollte beim Sägen immer auf dem Material
aufliegen, um übermäßige Vibrationen zu vermeiden.
1) Lösen Sie die 2 Gewindestifte unter dem vorderen Griff. (Abb. 4)
2) Stellen Sie die Position der Kontaktplatte nach Bedarf ein.
3) Ziehen Sie die 2 Gewindestifte fest.
1
Abb.
2
Abb.
3
Abb.
4
Abb.
25
DE
