FÖRLÄNGNINGSARMAR
(Fig.10)
Anmärkning: De levererade förlängningsarmarna är inte höger-
eller vänsterjusterade, utan kommer att passa på både höger och
vänster sida av maskinbordet.

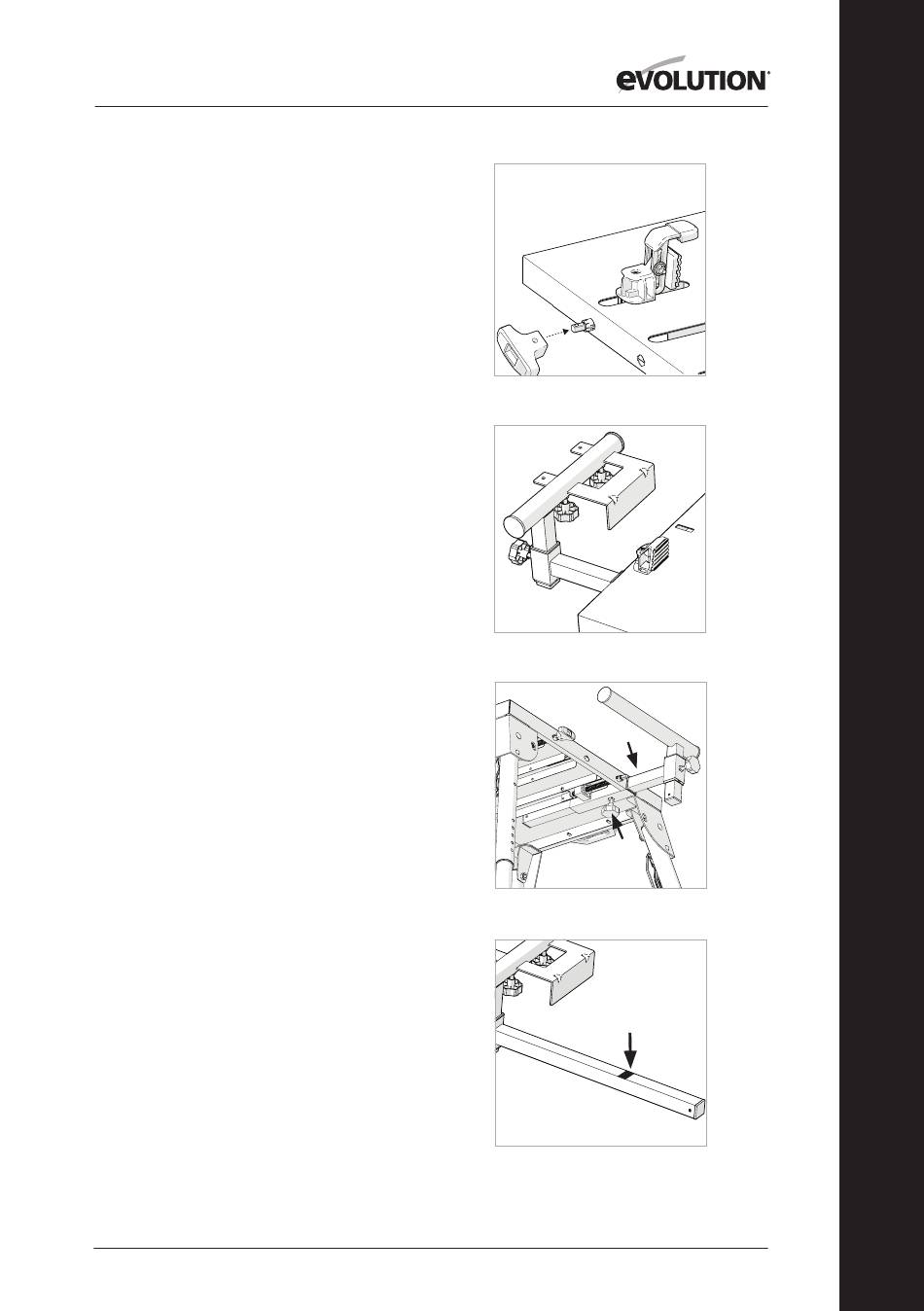

Montering av förlängningsarmarna
•
Förlängningsarmarna glider igenom den kvadratiska
sektionens styrrör som är belägna på undersidan av ställets
bordsyta (Fig. 11a).
•
Det finns en låsskruv (Fig. 11b) på den kvadratiska
sektionens båda styrrör.
När en förlängningsarm justeras till den önskade positionen, säkras
förlängningsarmen genom att man spänner låsskruven.
VARNING: Förlängningsarmen får inte dras tillbaka mer än
högsta säkra arbetsgräns. För att hjälpa operatören finns ett
säkerhetsindexmärke tryckt på förlängningsarmarnas yta (Fig. 12).
Fig. 9
Fig. 10
Fig. 11
Fig. 12
