5.1.3 Benutzen Sie die Flügelschraube am Höhenversteller
um diesen in einer bestimmten Höhe zu justieren.

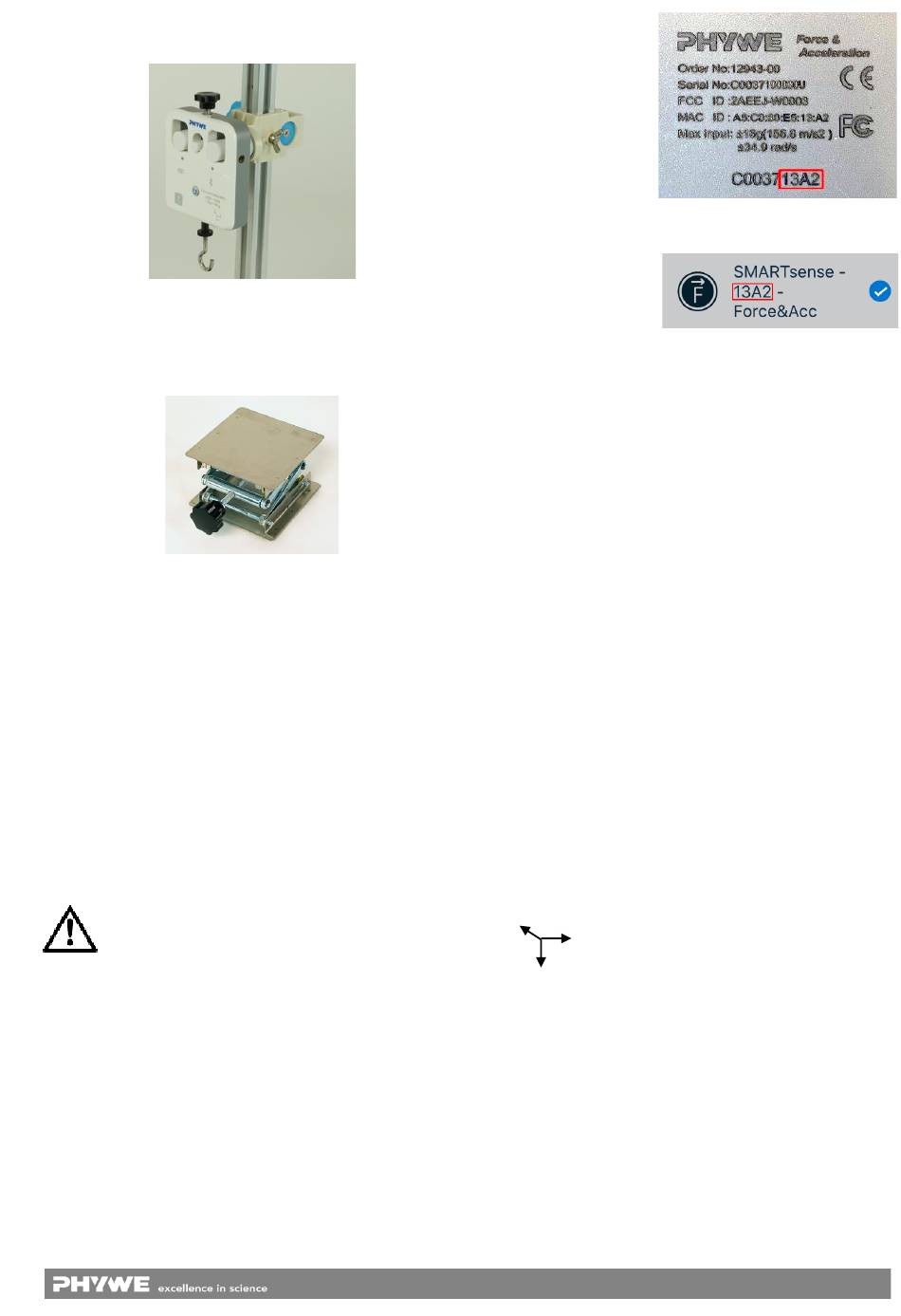

Abb. 14 Höhenversteller mit Flügelschraube
5.1.4 Werden kleinere Gefäße zum Eintauchen des
Schwimmkörpers verwendet, so kann der im Lieferumfang
befindliche Scherenhubtisch verwendet werden.
Abb. 14 Scherenhubtisch
Stellen Sie dazu den Scherenhubtisch auf den Tischwinkel
(3) und stellen Sie dann die entsprechende Höhe am Hub-
tisch durch drehen der Rändelschraube ein.
5.1.5 Befüllen Sie nun den großen Becher mit ausreichend
Flüssigkeit und führen Sie den Versuch durch.
5.2 Ladevorgang des Force & Acceleration Sensors
Verbinden Sie mit Hilfe einer USB-C Anschlussleitung den
Sensor mit einem Rechner oder einem entsprechenden USB-
Ladegerät (nicht im Lieferumfang enthalten).
Im Ladevorgang leuchtet die Lade-LED rot. Nachdem der
Ladevorgang abgeschlossen ist, leuchtet die Lade-LED grün.
Die Ladezeit eines leeren Akkus beträgt maximal 3 Stunden.
Entfernen Sie das Ladegerät spätestens 4 Stun-
den nachdem der Ladevorgang abgeschlossen
wurde. Ansonsten kann es zu einer Verkürzung
der Akku-Lebensdauer kommen.
5.3 Inbetriebnahme des Force & Acceleration Sensors
Schalten Sie den Sensor ein, indem Sie den Einschaltknopf
länger als 3s gedrückt halten. Nun blinkt die Bluetooth-LED
rot. Starten Sie die Software und wählen Sie den Sensor aus.
Soll der Sensor über die USB-Schnittstelle verwendet wer-
den, so muss dieser nicht eingeschaltet werden. Der Sensor
wird direkt mit dem Endgerät mit Hilfe der mitgelieferten USB
Leitung verbunden.
www.phywe.com, © Alle Rechte vorbehalten
Auf der Rückseite des
Sensors
ist
ein
9-
stelliger Code gedruckt
(Abb.16). Die letzen 4
Ziffern des Codes wer-
den
als
Sensorbe-
zeichnung in der Soft-
ware
dargestellt
(Abb.17). Dadurch ist
eine
genaue
Zuord-
nung der Sensoren mit
der Software möglich.
Auswahl des Sensors über die Bluetooth-Schnittstelle
Stellen Sie sicher, dass die Bluetooth-Schnittstelle beim dem
Endgerät (PC/Tablet/Smartphone) aktiviert ist, und die Soft-
ware auf die Schnittstelle zugreifen darf.
Nachdem der Sensor in der Software ausgewählt wurde,
blinkt die LED grün und signalisiert damit einen korrekten
Verbindungsaufbau. Nachdem der Sensor mit der Software
gekoppelt ist, ist der für andere Anwender in der Software
nicht mehr zu sehen, und somit nicht mehr auswählbar.
Ist der Sensor eingeschaltet und nicht verbunden, so schaltet
er sich automatisch nach 5 Minuten wieder aus.
Auswahl des Sensors über die USB-Schnittstelle
Hierfür muss der Sensor an den USB-Port des Enderätes
gesteckt werden. Ein Einschalten des Sensors ist nicht not-
wendig. Der Sensor wird automatisch erkannt und darge-
stellt. Er kann direkt ausgewählt und Verbunden werden.
Kraftsensor:
Die Ermittlung des Kraftsignals erfolgt mit Hilfe von Deh-
nungsmessstreifen (DMS) auf einem Biegebalken. Die
Krafteinleitung erfolgt entlang der Hauptachse des Sensors.
Beschleunigung:
Es werden auf 3 Achsen Beschleunigungswerte gemessen.
Das Symbol auf der Vorderseite des Sensors zeigt die Zu-
ordnung der Achsen in positiven Richtungen.
Z
X
Y
Gyroskop:
Mit dem Gyroskop kann die Rotationsrate des Sensors ge-
messen werden. Das aufgedruckte 3-Achsen-Symbol stellt
dabei die Rotationsachsen dar.
Abb. 16
Abb. 17
4
12971-00 / 1722
