2
ZWECK UND EIGENSCHAFTEN
Mit dem Cobra SMARTexperiment „Archimedisches Prinzip"
kann mit einem einfachen Aufbau das Archimedische Prinzip
-Der statische Auftrieb eines Körpers in einem Medium ist
genauso groß wie die Gewichtskraft des vom Körper ver-
drängten Mediums- veranschaulicht werden.
3
FUNKTIONS- UND BEDIENELEMENTE
3.1 Cobra SMARTsense Force & Acceleration
3.1.1 Bedienelemente
Der Sensor besitzt einen Einschaltknopf sowie zwei LEDs
zur Kennzeichnung des Bluetooth Status und des Akku-
Ladezustands.
Funktion des Einschaltknopfes
Zum Ein- und Ausschalten des Sensors im Bluetooth-betrieb
muss der Einschaltknopf länger als 3s gedrückt werden. Soll
der Sensor per USB verbunden werden, so muss der Ein-
schaltknopf nicht betätigt werden.
Funktionen der Bluetooth-LED
Blinkt rot alle 2s
Blinkt grün alle 2s
Blinkt grün alle 4s
Funktionen der Lade-LED
Blinkt rot alle 2s
Rot leuchtend
Grün leuchtend
3.1.2 Funktionselemente
Der Biegebalken befindet sich im Inneren des Gehäuses. An
der Unterseite des Sensors kann der mitgelieferte Haken zur
Kraftaufnahme eingeschraubt und mit der Rändelmutter ge-
sichert werden.
3.1.3 USB-Schnittstelle
Mit Hilfe der USB Schnittstelle vom Typ-C wird der fest im
Sensor verbaute Akku geladen. Weiterhin findet über diese
Schnittstelle die Kommunikation mit einem Computer statt.
3.2 Montage
2
1
www.phywe.com, © Alle Rechte vorbehalten
Nicht verbunden
Mit Endgerät verbunden
Messaufnahme läuft
Schwache Batterie
Ladevorgang aktiv
Ladevorgang beendet
3
4
5

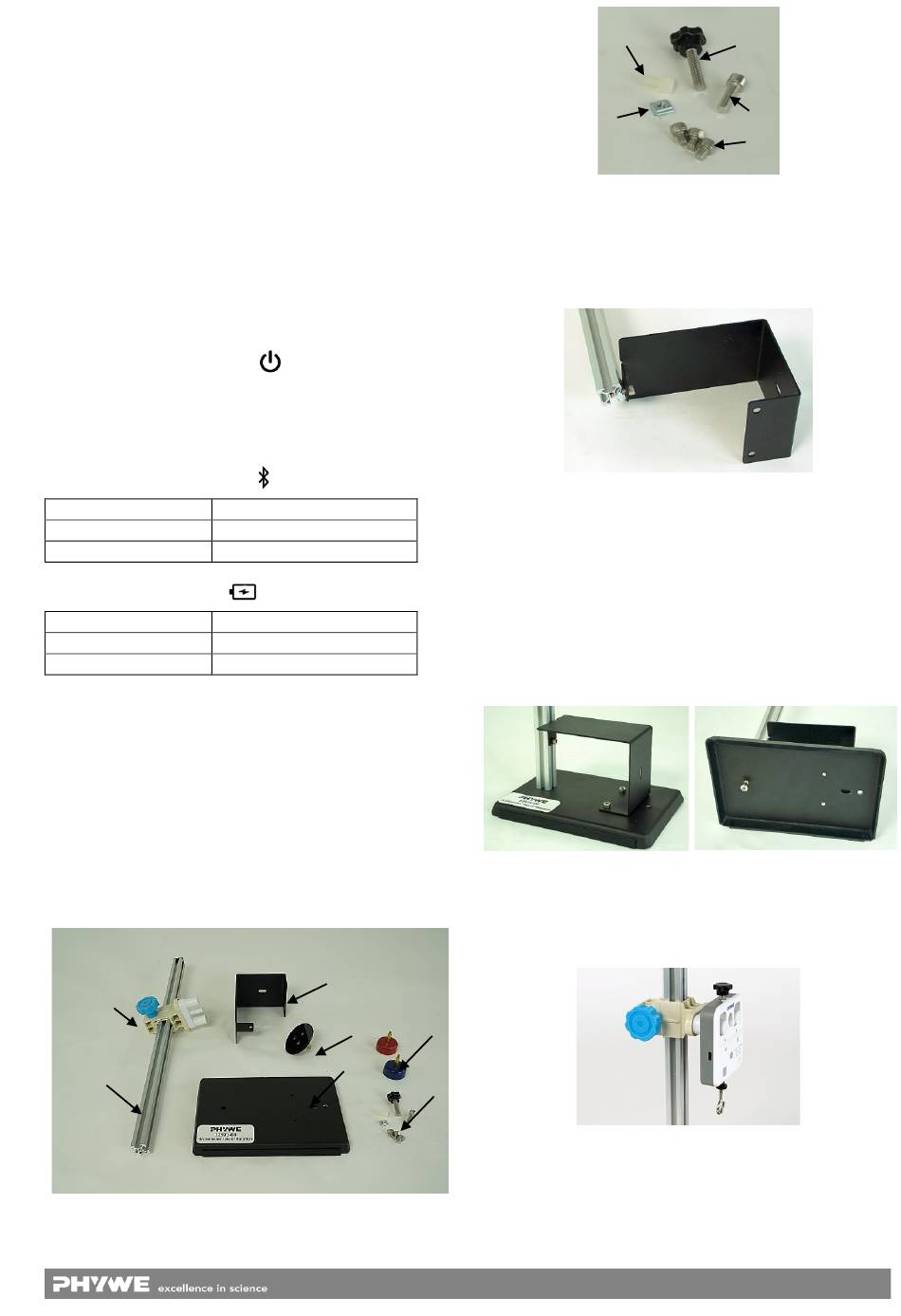

Abb. 1
S1
3.2.1 Schieben Sie das Gewindeplättchen (S1) in die Träger-
schiene (1). Mit einer kurzen Imbusschraube (S5) befestigen
Sie nun den Tischwinkel (3) locker mit der Trägerschiene,
sodass die Höhe verschiebbar ist.
Abb. 3: Tischwinkel mit Trägerscheine verbunden
3.2.2 Schrauben Sie die Trägerschiene (1) mit der langen
Imbuschraube (S4) von unten auf die Grundplatte.
3.2.3 Schrauben Sie den Tischwinkel (3) mit Hilfe der beiden
kurzen Imbusschrauben (S5) von oben auf die Grundplatte
(5)
Abb. 4+5 Tischwinkel mit Trägerschiene und Grundplatte
3.2.4 Befestigen Sie ein SMARTsense Force & Acceleration
Sensor mit Hilfe der Rändelschraube (7) am Höhenversteller
(2).
6
7
Abb. 6 Montierter Sensor
S2
S3
S4
S5
Abb. 2
2
12971-00 / 1722
