1 | Allgemein

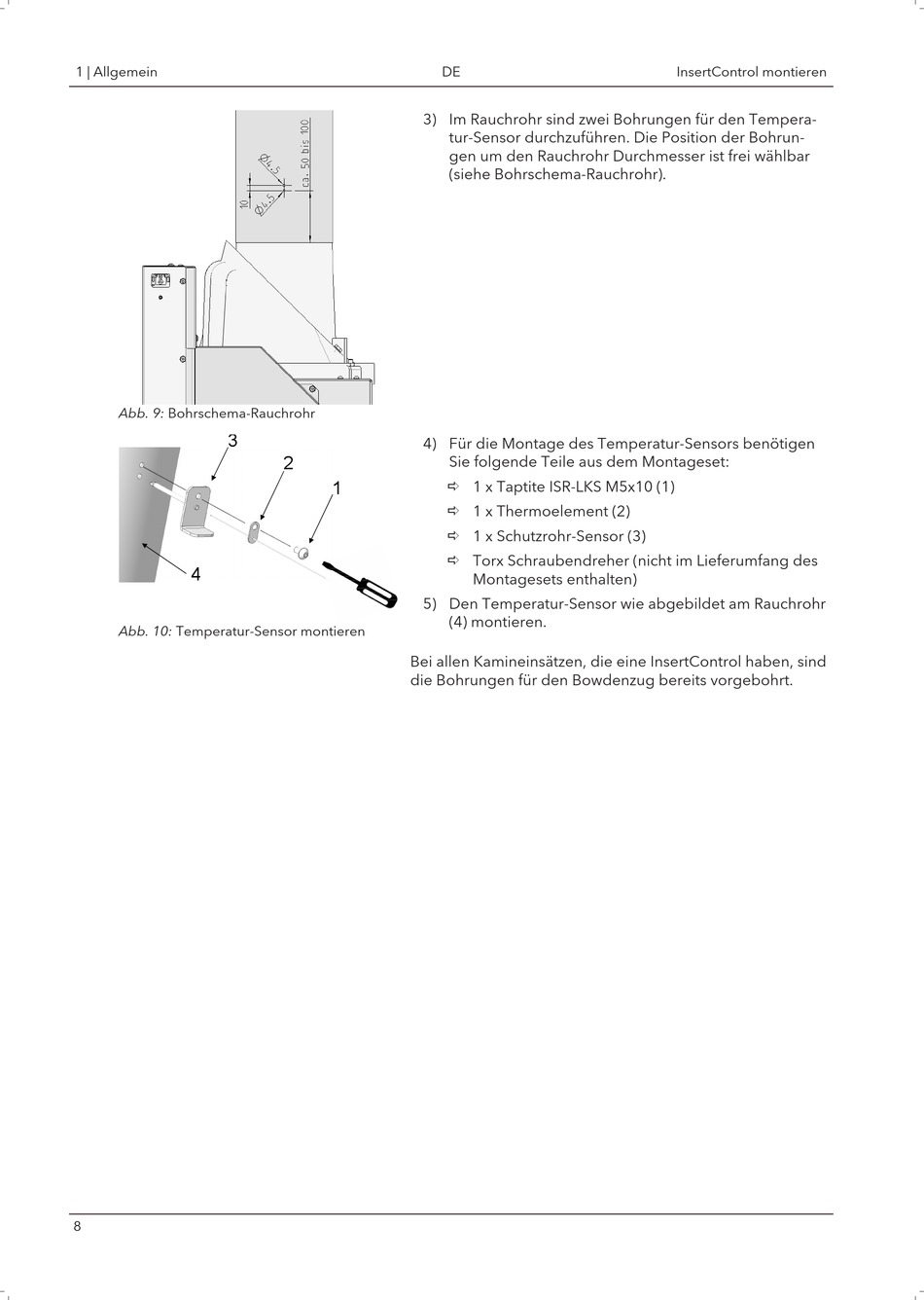

Abb. 9: Bohrschema-Rauchrohr
3
4
Abb. 10: Temperatur-Sensor montieren
8
DE
3) Im Rauchrohr sind zwei Bohrungen für den Tempera-
tur-Sensor durchzuführen. Die Position der Bohrun-
gen um den Rauchrohr Durchmesser ist frei wählbar
(siehe Bohrschema-Rauchrohr).
4) Für die Montage des Temperatur-Sensors benötigen
2 Sie folgende Teile aus dem Montageset:
ð 1 x Taptite ISR-LKS M5x10 (1)
1
ð 1 x Thermoelement (2)
ð 1 x Schutzrohr-Sensor (3)
ð Torx Schraubendreher (nicht im Lieferumfang des
5) Den Temperatur-Sensor wie abgebildet am Rauchrohr
(4) montieren.
Bei allen Kamineinsätzen, die eine InsertControl haben, sind
die Bohrungen für den Bowdenzug bereits vorgebohrt.
Montagesets enthalten)
InsertControl montieren
