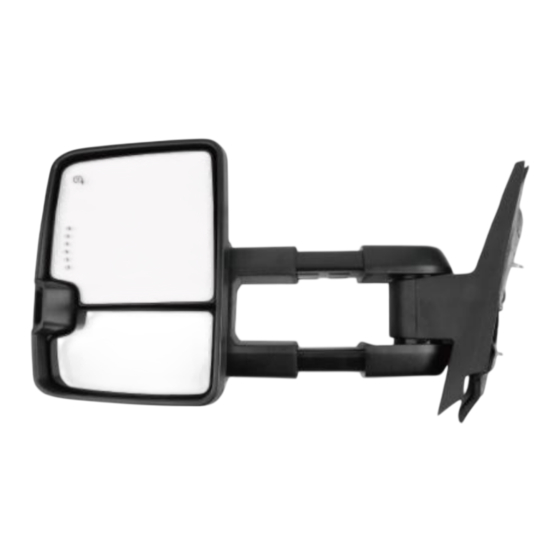

TOWING MIRRORS
MODEL:YH3351/38DRSA-E-C-H
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
Inhaltsverzeichnis
Verwandte Anleitungen für VEVOR YH3351/38DRSA-ECH
Inhaltszusammenfassung für VEVOR YH3351/38DRSA-ECH
-
Seite 21: Korrekte Entsorgung
KORREKTE ENTSORGUNG Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. - Seite 22 17.Bitte beachten Sie die Bedienungsanleitung des Fahrzeugs, um die neuen Spiegel einzustellen. 18.Wenn Sie es nicht selbst einbauen können, wenden Sie sich an einen Autoreparaturfachmann, um es für Sie auszutauschen. MODEL AND PARAMETERS Modell YH3351/38DRSA-ECH Autoteilposition Vorne draußen Eingang Gleichstrom 12 V Manuelles Teleskopieren/manuelles...
- Seite 23 3. Pfeilsignalleuchte 4. Manuelles Teleskopieren/manuelles Zusammenklappen 5. Rückfahrlicht _ _ 6.Konvexes Glas (manuelle Einstellung) 7.Flachglas (Leistungsanpassung) INSTALLATION INSTRUCTIONS SCHRITT 1A Für gehobene Ausstattung mit Türschiebegriff : 17. Öffnen Sie die Vordertür, um die obere dreieckige Verlängerungsverkleidung zu entfernen. 18. Hebeln Sie die Abdeckung des Schiebegriffs hoch und entfernen Sie zwei 10-mm-Schrauben dahinter.
- Seite 24 SCHRITT 1B Für Premium-Ausstattung ohne Türgriff 13. Öffnen Sie die Vordertür, um die obere dreieckige Verlängerungsverkleidung zu entfernen. 14. Lösen Sie das Türbedienfeld und trennen Sie die elektrischen Anschlüsse. 15. Hebeln Sie die Rastnase vom Verriegelungsstangenknopf ab und entfernen Sie die Verriegelungsstange (1). 16.
- Seite 25 NUR für Premium-Ausstattung ohne Türschiebegriff SCHRITT 2 5. Trennen Sie den Spiegelstecker vom Türkabelbaum (NUR obere Verkleidung). 6. Entfernen Sie drei 10-mm-Sechskantmuttern, mit denen der Werksspiegel befestigt ist. 3. Entfernen Sie vorsichtig den Werksspiegel. SCHRITT 3 9. Nehmen Sie den neuen Spiegel, führen Sie die Bolzen und den Kabelbaum durch die vorhandenen Löcher in der Türverkleidung.
- Seite 26 Bei Premium-Ausstattung den Spiegelstecker an die Türschalttafel anschließen. SCHRITT 4 11. Wiederholen Sie die obigen Schritte auf der Beifahrerseite. 12. Um den Einbau abzuschließen, befolgen Sie die Anweisungen in umgekehrter Reihenfolge, um die Türverkleidungskomponenten wieder einzubauen. 13. Verbinden Sie die schwarzen Drähte mit dem Erdungspol und die violetten Drähte mit der Anhängersicherungsposition (TRL B/U) am Sicherungskasten (siehe Bedienungsanleitung).
- Seite 27 MAINTENANCE 1.Schrubben Sie den Anhängerspiegel, wenn er verschmutzt ist. 2. Gewöhnen Sie sich an, beim Parken die Abschleppspiegel einzuklappen. - 8 -...
- Seite 28 In die USA importiert: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730 SHUNSHUN GmbH Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Germany Pooledas Group Ltd Unit 5 Albert Edward House, The Pavilions Preston, United Kingdom In China hergestellt Technisch Support- und E-Garantiezertifikat www.vevor.com/support - 1 -...
