J5create NEWPORT STATION JUD200 Kurzanleitung Für Installation Seite 30

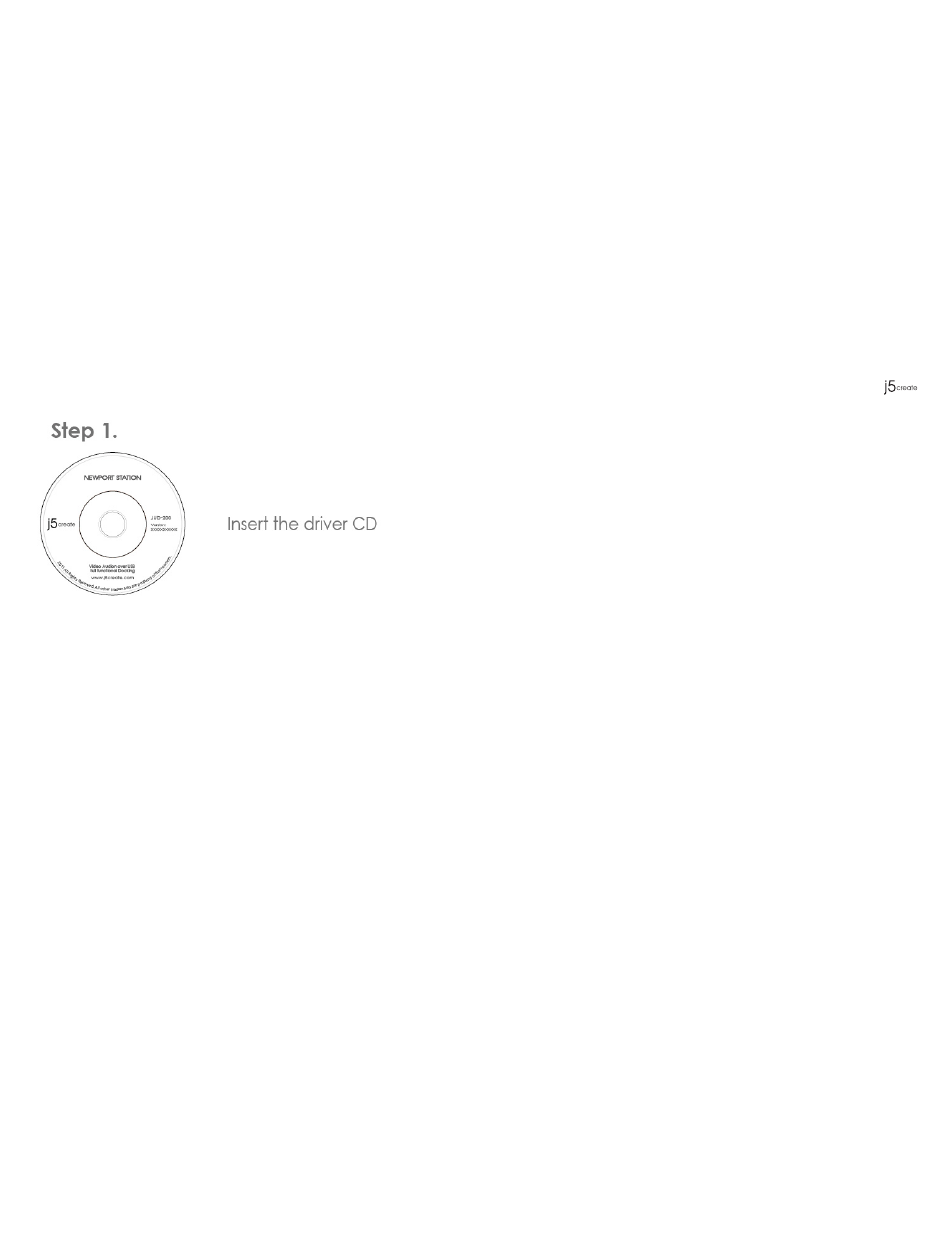

Schritt 1. Starten Sie die Installation des Gerätetreibers (Bitte konsultieren Sie Ihre OS-Installationsanleitung für Ihren PC im
nächsten Abschnitt)
• Bitte installieren Sie den Treiber komplett, bevor Sie die folgenden Schritte ausführen
Schritt 2 Stecken Sie den Sromadapter in Port 1 ein.
Schritt 3. Schließen Sie USB 2.0-Kabel Micro B-Connector an Port 2 und Typ A-Connector an Host-Laptop an.
Schritt 4. Verbinden Sie VGA-Kabel des Anzeigegeräts mit Port 4.
Schritt 5. Verbinden Sie das Ethernet-Kabel mit Port 7.
Schritt 6. Verbinden Sie das Audiokabel (Audioausgang & -eingang) in Port 8 & 9.
Schritt 7. Platzieren Sie Ihren Laptop auf der j5 create Newport Station
Schritt 8. Drücken Sie den "j5"-Anschaltknopf.
Schritt 9. Die Downstream-USB-Hub-Ports 3, 5, und 6 sind nun gebrauchsbereit.
