J5create USB 3.0 mini ultra station Bedienungsanleitung
Universal usb docking station
Verwandte Anleitungen für J5create USB 3.0 mini ultra station
Inhaltszusammenfassung für J5create USB 3.0 mini ultra station

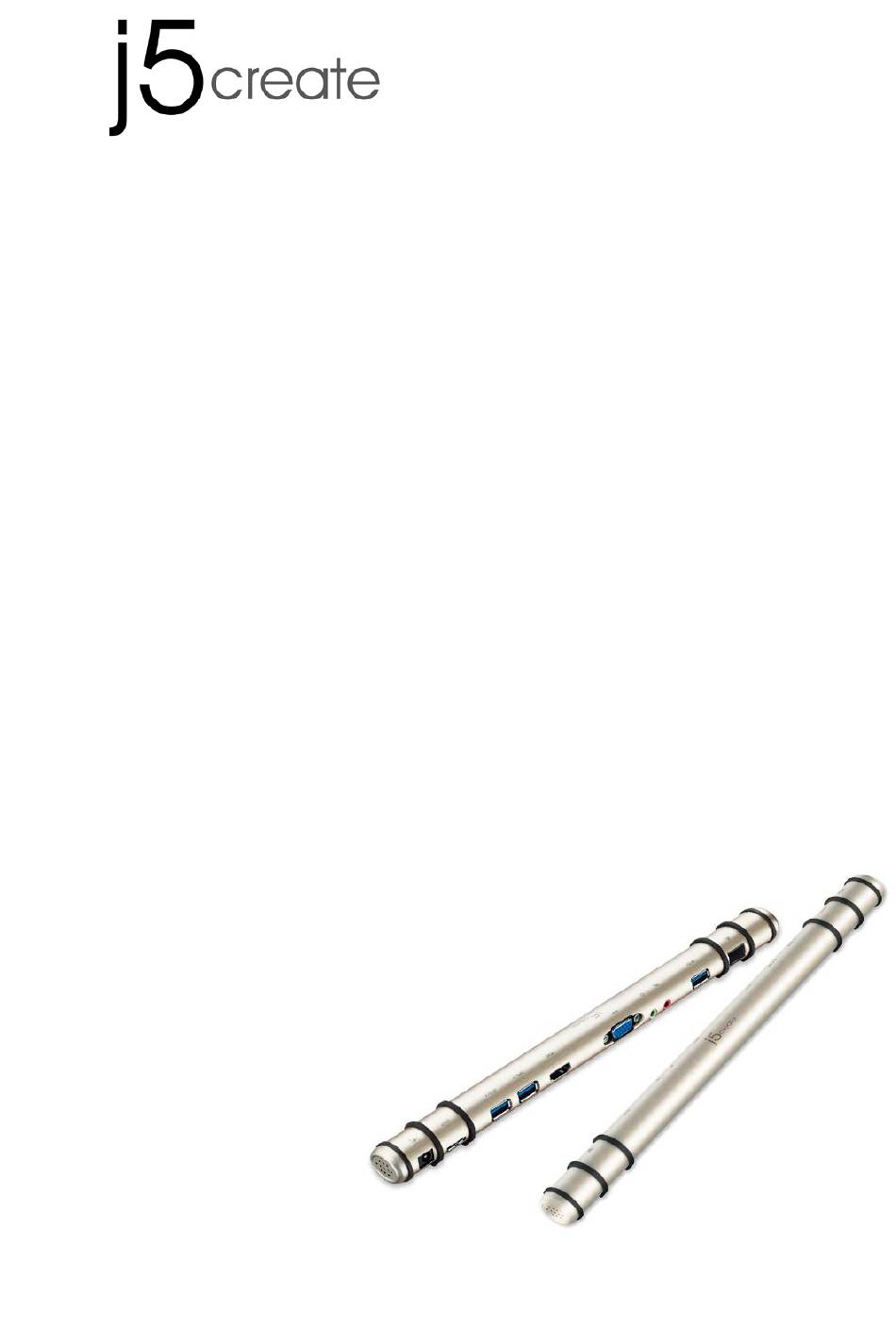

- Seite 1 USB 3.0 Docking Station USB 3.0 mini ultra station Universal USB Docking Station JUD530SE/GE User Manual Manuel de l'utilisateur Bedienungsanleitung Manual del usuario ユーザー 使用手冊 jUD530 Ver1.0...
- Seite 40 [鍵入文字] USB 3.0 Docking Station USB 3.0 mini ultra station Universal USB Docking Station JUD530SE/GE Bedienungsanleitung JUD530 Ver1.0...
- Seite 41 USB3.0 mini ultra station Bedienungsanleitung Inhaltsverzeichnis Einführung ................3 Lieferumfang ................3 Systemanforderungen ............3 Bild ..................4 Treiberinstallation ..............5 Windows XP/7/8 ............................5 Mac 10.6 – 10.9 ............................7 Anzeigeeinstellungen ............. 9 Windows 7/8: ............................9 Windows XP: ............................. 9 Mac: ................................
-
Seite 42: Einführung
USB3.0 mini ultra station Bedienungsanleitung Einführung Vielen Dank, dass Sie sich für die Docking station j5create USB 3.0 entschieden haben! Diese intelligente Docking station j5create USB 3.0 ermöglicht es Ihnen, augenblicklich einen zweiten Bildschirm über einen HDMI- oder VGA- Anschluss zu verwenden. Wenn Sie eine Arbeit schnell erledigen müssen, schließen Sie einfach mithilfe eines USB 3.0-Kabels die folgenden Geräte an... -
Seite 43: Bild
USB3.0 mini ultra station Bedienungsanleitung Bild ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ Power Adapter ① ② USB 3.0 Host USB 3.0 with Battery Change ③ USB 3.0 with Battery Change ④ ⑤ HDMI ⑥ Speaker/Microphone ⑦ ⑧ USB 3.0 ⑨... -
Seite 44: Treiberinstallation
Wenn Sie über einen Internetanschluss verfügen, empfehlen wir, dass Sie den neuesten Treiber von unter Support & Services www.j5create.com herunterladen – blättern Sie in der Liste nach unten, bis Sie den Treiber für Ihr Produkt gefunden haben. Downloaden Sie dann den neuesten Treiber für Ihr Betriebssystem. - Seite 45 Durchführen eines Computerneustarts und zum Abschließen der Treiberinstallation auf Beenden. Nachdem Ihr Computer neu gestartet wurde, schließen Sie die Docking station j5create USB 3.0 zunächst an Netzteil, HDMI, VGA, Ethernet und Audio und anschließend an Ihren Computer an. Ihre Docking station j5create USB 3.0 ist jetzt einsatzbereit!
- Seite 46 Schritt 1: Wenn Sie über einen Internetanschluss verfügen, empfehlen wir, dass Sie den neuesten Treiber von www.j5create.com unter Support & Services herunterladen – blättern Sie in der Liste nach unten, bis Sie den Treiber für Ihr Produkt gefunden haben. Downloaden Sie dann den neuesten Treiber für Ihr Betriebssystem.
- Seite 47 Wenn die anfängliche Installation abgeschlossen ist, klicken Sie zum Abschließen der Softwareinstallation auf Neustart. Nachdem Ihr Computer neut gestartet wurde, schließen Sie die Docking station j5create USB 3.0 zunächst an Netzteil, HDMI, VGA, Ethernet, Audio und zuletzt an Ihren Computer an.
-
Seite 48: Anzeigeeinstellungen
USB3.0 mini ultra station Bedienungsanleitung Anzeigeeinstellungen Windows 7/8: Um schnellen Zugang zu Ihren Anzeigeeinstellungen zu erhalten, rechtsklicken Sie auf Ihren Desktop und wählen dann Bildschirmauflösung. Das Fenster ermöglicht Ihnen die Einstellung von Bildschirmauflösung, Anzeigeausrichtung und Bildschirmzuordnung sowie das Ausschalten von einem der Bildschirme. Zudem können Sie hier wählen, ob Ihr Hauptbildschirm erweitert oder gespiegelt werden soll. -
Seite 49: Mac
USB3.0 mini ultra station Bedienungsanleitung Mac: Um schnellen Zugang zu Ihren Systemeinstellungen zu erhalten, gehen Sie zu , Systemeinstellungen, und klicken dann auf die Registerkarte Display. In diesem Bildschirm können Sie die Bildschirmauflösung, den Anzeigemodus und den Farbbereich einstellen. Technische Daten Schnittstelle... - Seite 50 USB3.0 mini ultra station Bedienungsanleitung Host-Schnittstelle USB 3.0-Micro-B-Anschluss Kabel USB 3.0-Micro-B-auf-Typ-A Videoschnittstelle 15-poliger VGA-DB-Anschluss Standard-HDMI-Anschluss (einschließlich Audio) Ethernet RJ-45-Anschluss (Gigabit-Ethernet) USB-Port USB 3.0-Anschluss x 3 USB 3.0 Battery Charging V.1,2-Ladeanschluss x 2 (Zwei Anschlüsse mit dem Symbol bieten zusätzliche Stromversorgung zum Schnellladen mit bis zu 2A von iPad®, Smartphones, Tablets und ähnlichen Produkten.) Audioanschluss...
- Seite 51 USB3.0 mini ultra station Bedienungsanleitung Abmessungen Hauptgerät: 301.1(W)x 28.5(H)x22 (D) mm Kabellänge: 60 cm Gewicht Ca. 106.5g Gehäusematerial Aluminiumoxid...
-
Seite 52: Videoauflösungen Und Farbtiefen
USB3.0 mini ultra station Bedienungsanleitung Videoauflösungen und Farbtiefen Seitenverhältnis Auflösung Farbtiefe Breitbilddisplay 16:9 2048 x 1152 16,32 Bit 16:10 1920 x 1200 16,32 Bit 16:9 1920 x 1080 16,32 Bit 16:10 1680 x 1050 16,32 Bit 16:9 1600 x 900 16,32 Bit 16:10 1440 x 900... -
Seite 53: Fehlerbehebung
USB3.0 mini ultra station Bedienungsanleitung FEHLERBEHEBUNG Wenn Sie Fragen zur Verwendung der j5createUSB 3.0 Docking Station haben, gehen Sie folgendermaßen vor. Hilfe finden Sie auf unserer Website, aber Sie können auch die Support-Hotline von j5 create anrufen. Bekannte Probleme Direct 3D wird bei XP nicht unterstützt. Es wird bei Win 7 Aero unterstützt. Allgemeine Empfehlungen Kompatibilitätsprobleme treten auf, wenn mehrere Video-über-USB-Geräte an einem System angeschlossen sind. - Seite 54 USB3.0 mini ultra station Bedienungsanleitung Führen Sie ein Reset/eine Aktualisierung/eine Synchronisierung des Monitors aus. Medienwiedergabe Wechseln Sie unabhängig von der Plattform während der Videowiedergabe niemals den Anzeigemodus oder die Position oder die Anordnung des Videoplayer-Fensters (z. B. darf das Videoplayerfenster nicht zwischen die Hauptanzeige und das angeschlossene Anzeigegerät verschoben werden).
- Seite 55 USB3.0 mini ultra station Bedienungsanleitung Manche Grafikkarten (z. B. Intel) verhindern es, dass ein zweiter Grafik- Chipsatz als Primärkarte eingestellt werden kann. Daher ist es möglich, dass der Primärmodus nicht funktioniert oder das Anzeigegerät deaktiviert wird. Wenn während des Bootvorgangs Probleme auftreten, starten Sie den Computer im abgesicherten Modus, und deinstallieren Sie den Treiber.
-
Seite 56: Technische Hilfe
Problembehebung. Viele Probleme können ganz einfach gelöst werden, wenn Sie sich zunächst sorgfältig das Benutzerhandbuch durchlesen. Online-Hilfe Auf der Website von j5 create (www.j5create.com) finden Sie die neueste Software für Ihr Gerät. Wenn das Problem weiterhin bestehen bleibt, können Sie eine E-Mail an service@j5create.com senden, in der Sie Ihr Problem... - Seite 57 USB3.0 mini ultra station Bedienungsanleitung Kontaktieren Sie unsere Technische Hilfe Montags – Freitags während der Geschäftszeiten. 10:00 - 18:00 U.S.A EST (15:00 - 24:00 Mitteleuropäische Sommerzeit).
-
Seite 58: Garantie Von J5 Create
USB3.0 mini ultra station Bedienungsanleitung GARANTIE VON j5 create j5 create gibt eine beschränkte 1 Jahr Garantie. Schäden aus natürlicher Abnutzung fallen nicht unter die Garantie. Im Garantiefall muss der Nutzer den Kundendienst von j5 create per Telefon oder E-Mail kontaktieren und den Defekt schildern. Vom Kundendienst erhält der Nutzer eine Rücksendenummer (RMA). - Seite 59 USB3.0 mini ultra station Bedienungsanleitung Material- und Herstellungsfehler zurückzuführen ist; (b) kosmetische Schäden, einschließlich, aber nicht beschränkt auf Schäden wie Kratzer, Dellen und gebrochene Kunststoffteile an Anschlüssen; (c) Schäden, die aus der Verwendung mit Produkten resultieren, die nicht von j5 create sind; (d) Schäden, die auf höhere Gewalt (Naturkatastrophen, Überflutungen, Brände, Erdbeben, Blitzschlag, Tornados usw.) zurückzuführen sind;...
- Seite 60 USB3.0 mini ultra station Bedienungsanleitung Subpart B § 15.109/15.107 Class B. Operation is subject to the following two conditions: • This device may not cause harmful interference • This device must accept any interference, including interference that may cause undesired operation of the device. This equipment is in compliance with the requirements of the following regulations: European Standard EN 55022:2010/AC:2011 Class B,...
- Seite 61 USB3.0 mini ultra station Bedienungsanleitung Genauigkeit und Vollständigkeit dieses Dokuments. Er ist in keinem Fall haftbar für Gewinnverluste und sonstige wirtschaftliche Schäden, einschließlich, aber nicht beschränkt auf direkte und indirekte Schäden, Folgeschäden und sonstige Schäden. Dieses Dokument darf ohne die ausdrückliche schriftliche Genehmigung des Herstellers weder als Ganzes noch in Teilen, in keiner Form und mit keinen Mitteln, weder elektronisch noch mechanisch (darunter fällt auch das Fotokopieren, Aufnehmen oder...
