5.4 PWM
5.4.1 Kontrollprinzipien
Wenn ein PWM-Signal angeschlossen ist, wird der Betrieb der Umwälzpumpe durch das
PWM-Signal gesteuert. Wenn kein PWM-Signal vorhanden ist, wird der Betrieb der
Umwälzpumpe durch die interne Steuerlogik gesteuert.

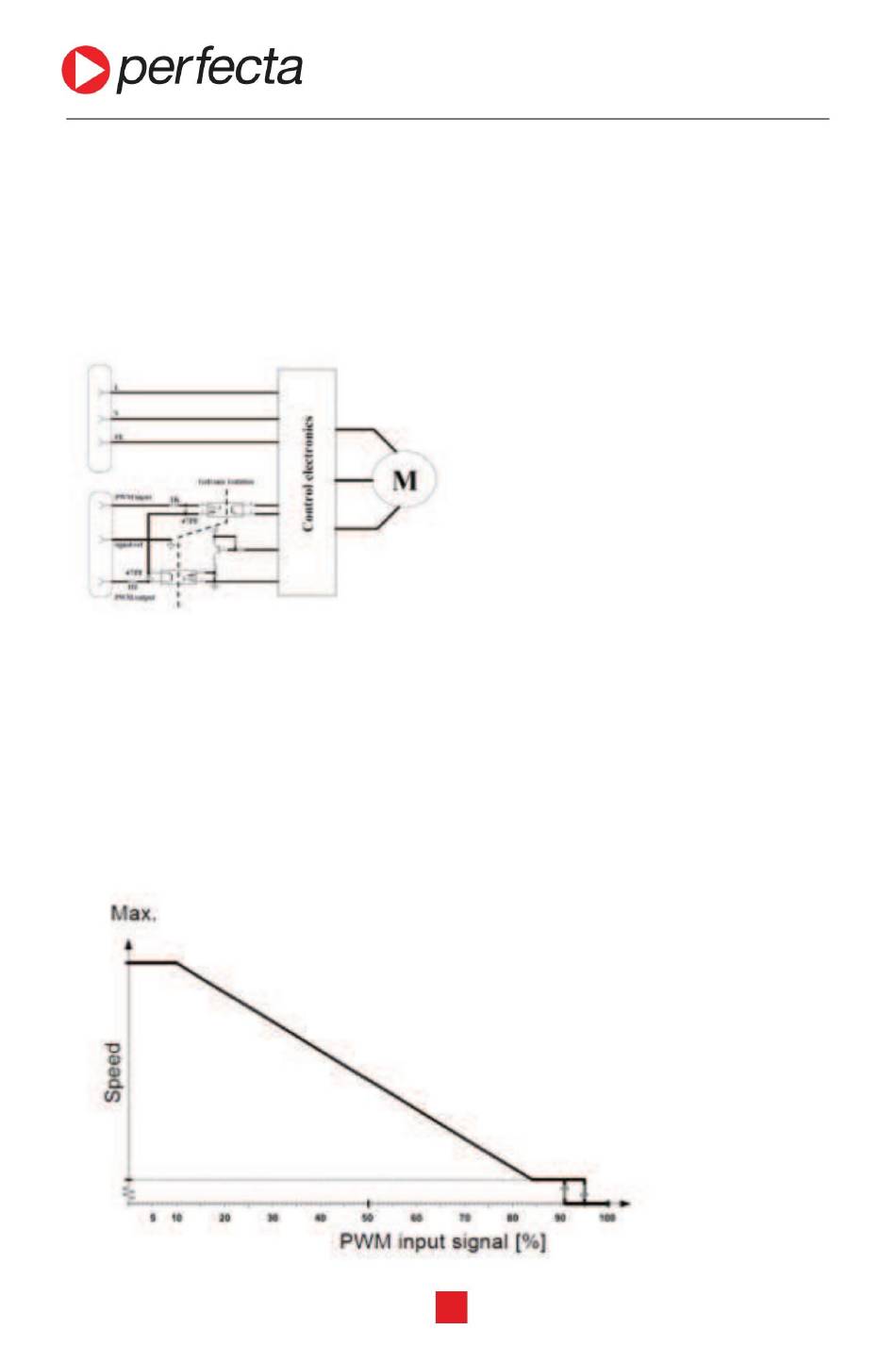

5.4.2 Pwm-Eingangssignal (P1 Heizung)

Bei hohen PWM-Signalanteilen (Arbeitszyklen) verhindert eine Hysterese, dass die
Umwälzpumpe startet und stoppt, wenn das Eingangssignal um den Schaltpunkt
schwankt. Bei niedrigen PWM-Signalanteilen ist die Drehzahl der Umwälzpumpe aus
Sicherheitsgründen hoch. Bei einem Kabelbruch in einer Gaskesselanlage läuft die
Umwälzpumpe weiter mit maximaler Drehzahl, um Wärme vom Primärwärmetauscher zu
Übertragen. Dies ist auch für Wärmeumwälzpumpen geeignet, um sicherzustellen, dass
die Umwälzpumpe im Falle eines Kabelbruchs Wärme übertragen kann.
