Insetto StarlineFix V-F-FB Montageanleitung Seite 5

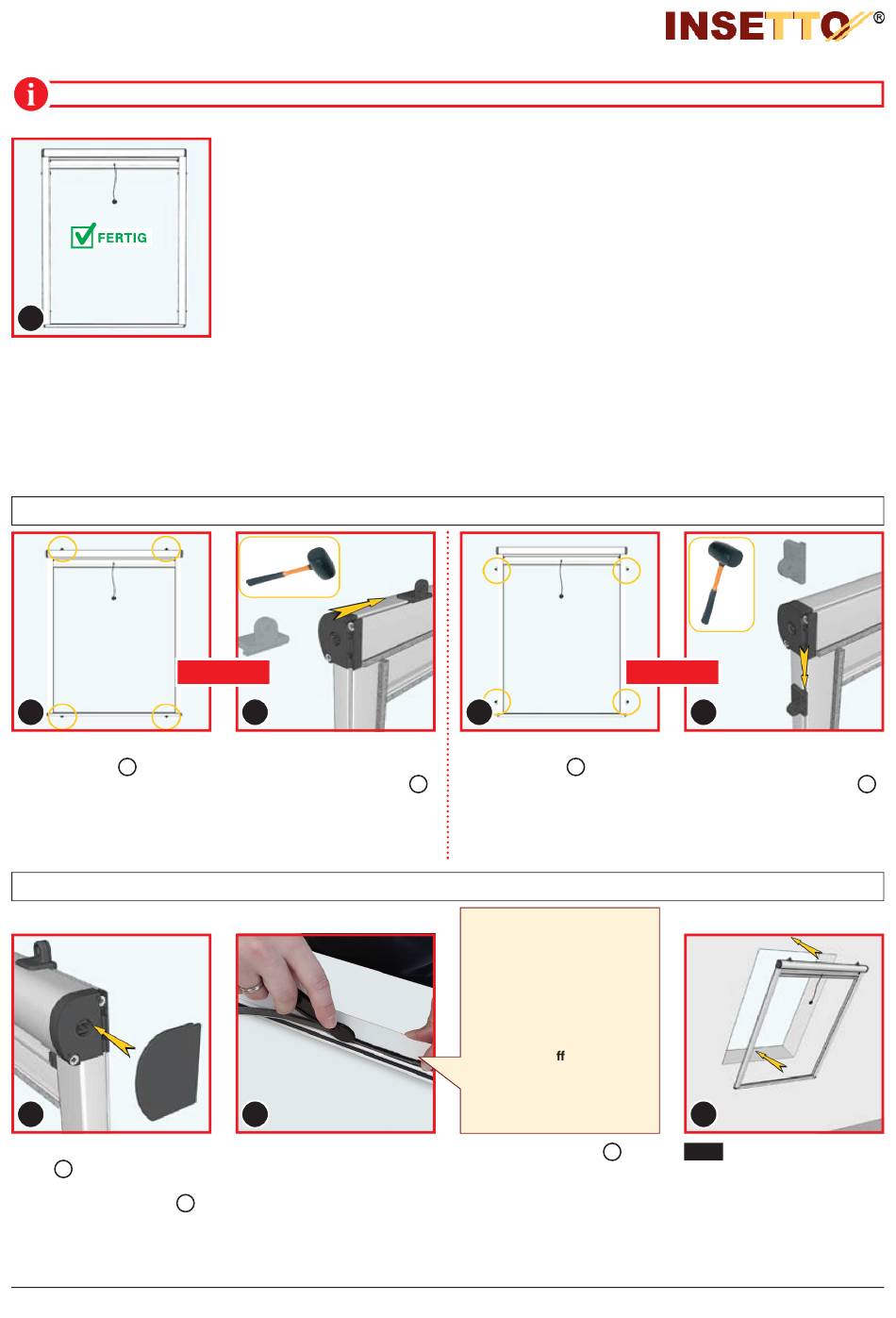

System StarlineFix für Dachfenster mit Fensterbank
Montageanleitung für Typ V-F-FB
Bei bestellter Vormontage sind für Sie nur noch die rot umrandeten Montageschritte relevant! Alles andere wurde von uns bereits erledigt.
23
Nun sind der obere Rollokasten,
die seitlichen Führungsschienen
und das untere Abschlussprofil
zu einem Rahmen miteinander
verbunden.
6. Befestigungswinkel einschieben / einklopfen – wählen Sie eine der beiden Optionen aus
24
Sie schieben jeweils zwei Be-
festigungswinkel oben in
13
den Rollokasten und unten in
das Abschlussprofil ein. Bei
breiten Rollokästen schieben
Sie zusätzlich mittig noch einen
Befestigungswinkel ein.
7. Abdeckkappen für Kopfteile aufstecken, Bürsten einziehen und Bohrlöcher markieren
28
Nachdem Sie die Befestigungs-
winkel eingeklopft und
13
positioniert haben, stecken Sie
seitlich die Abdeckkappen
auf den Rollokasten auf.
Insetto GmbH · 91629 Weihenzell · www.insetto.eu
OPTION 1
25
Nehmen Sie sich hier einen
Gummihammer zur Hand, damit
sich die Befestigungswinkel
leichter anbringen lassen.
Diese sollten von jeder Seite
aus ca. 10 cm weit eingeklopft
werden.
29
Nun die Bürstendichtung mithilfe des Eindrückerwerkzeugs
Nuten der Führungsschienen und des Abschlussprofils eindrücken.
Die Position der Bürsten wird dadurch bestimmt, wie das Rollo an
Ihrer Dachfensterschräge abschließt - z.B. auf einer Fensterbank auf-
3
liegt. Trennen Sie überstehende Bürsten mit einer Schere ab.
26
Sie schieben jeweils zwei Be-
festigungswinkel
13
10 cm von oben und unten in die
13
Führungsschienen ein. Bei sehr
langen Führungsschienen schie-
ben Sie zusätzlich mittig noch
einen Befestigungswinkel ein.
Arbeiten Sie am besten
mit der spitzen Seite des
Eindrückerwerkzeugs. Die
Bürste mit einer Seite in die
Nut legen, dann die zweite
Seite mit Kraft eindrücken.
Achten Sie darauf, dass
der Kunststo rücken der
Bürste gut im Kanal ein-
gedrückt ist, da sich die
Bürste sonst wieder aus
der Profilnut lösen könnte.
OPTION 2
27
Nehmen Sie sich hier einen
seitlich ca. Gummihammer zur Hand, damit
sich die Befestigungswinkel
leichter anbringen lassen.
Diese sollten von jeder Seite
aus ca. 10 cm weit eingeklopft
werden.
30
in die TIPP Ab hier ist es empfeh-
16
lenswert zu zweit zu arbeiten.
Halten Sie den Rollorahmen an
die Dachschräge an, dort wo er
später angebracht werden soll.
13
Seite 5/7
