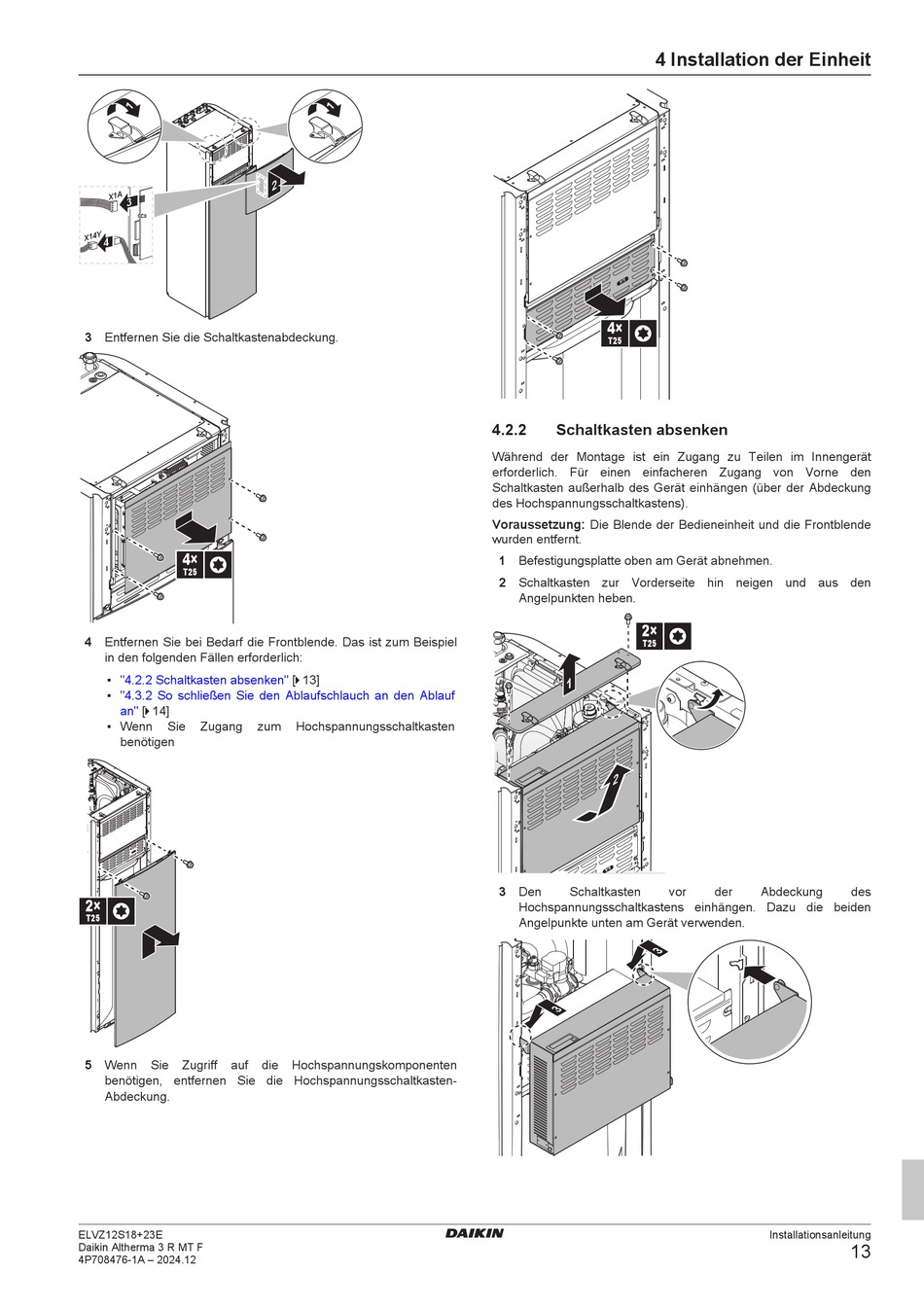

Daikin Altherma 3 R MT F ELVZ-E9W Installationsanleitung Seite 13

X 1 A
3
X 1 4 Y
4
3 Entfernen Sie die Schaltkastenabdeckung.
4×
T25
4 Entfernen Sie bei Bedarf die Frontblende. Das ist zum Beispiel
in den folgenden Fällen erforderlich:
absenken" [ 4 13]
▪ "4.2.2 Schaltkasten
▪ "4.3.2 So schließen Sie den Ablaufschlauch an den Ablauf
an" [ 4 14]
▪ Wenn Sie Zugang
benötigen
2×
T25
5 Wenn Sie Zugriff auf
benötigen, entfernen Sie die Hochspannungsschaltkasten-
Abdeckung.
ELVZ12S18+23E
Daikin Altherma 3 R MT F
4P708476-1A – 2024.12
zum Hochspannungsschaltkasten
die Hochspannungskomponenten
4 Installation der Einheit
4×
T25
4.2.2 Schaltkasten absenken
Während der Montage ist ein Zugang zu Teilen im Innengerät
erforderlich. Für einen einfacheren Zugang von Vorne den
Schaltkasten außerhalb des Gerät einhängen (über der Abdeckung
des Hochspannungsschaltkastens).
Voraussetzung: Die Blende der Bedieneinheit und die Frontblende
wurden entfernt.
1 Befestigungsplatte oben am Gerät abnehmen.
2 Schaltkasten zur Vorderseite hin neigen und aus den
Angelpunkten heben.
2×
T25
1
3 Den Schaltkasten
Hochspannungsschaltkastens einhängen. Dazu die beiden
Angelpunkte unten am Gerät verwenden.
vor der Abdeckung
Installationsanleitung
des
13
